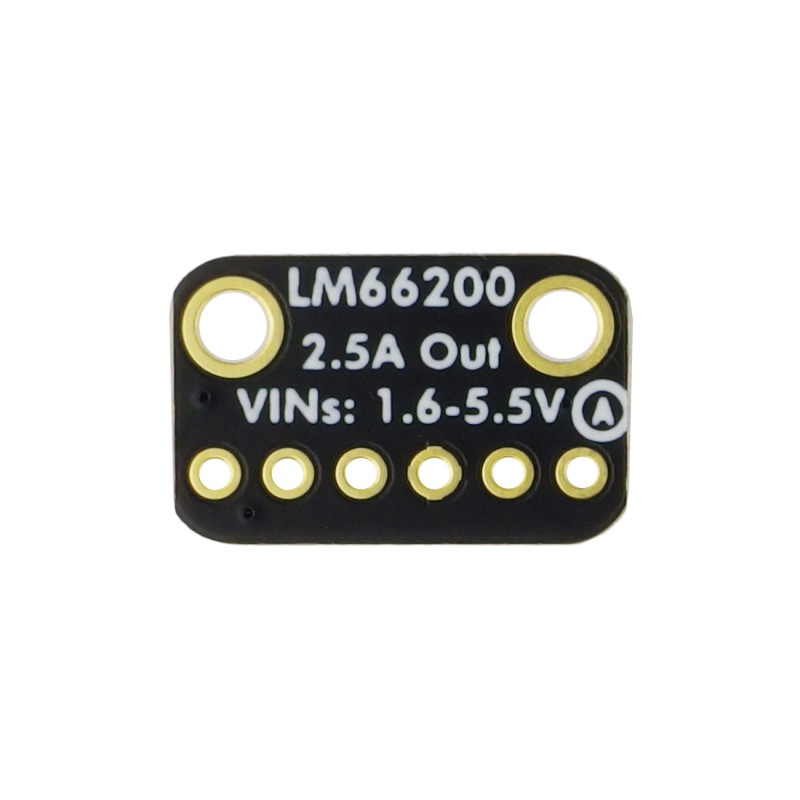

Ідеальний діодний модуль Adafruit LM66200 для двох джерел живлення, 1,6-5,5 В, 2,5 А, 40 мОм, компактний 16,5x10x2,2 мм

опис

Модуль Adafruit LM66200 Dual Ideal Diode — це розумне рішення для проектів, які вимагають подвійних джерел живлення. Розроблений для легкого та надійного перемикання між двома різними джерелами живлення, цей ідеальний діодний модуль забезпечує компактне рішення для додатків, де ключовими є надійність, енергоефективність і простота використання.

Це рішення особливо корисно в проектах, де потрібні два джерела живлення, наприклад акумулятор, розетка постійного струму або USB. Adafruit LM66200 дозволяє плавно перемикатися між ними, забезпечуючи захист від зворотної напруги. Забезпечує безпечне використання двох джерел живлення без ризику пошкодження компонентів. RdsOn 40 міліом забезпечує мінімальне падіння напруги, що важливо в конструкціях з низьким енергоспоживанням.

Проста робота модуля передбачає підключення двох джерел живлення (з напругою від 1,6 до 5,5 В) до виводів Vin1 і Vin2. Вища напруга двох джерел з’явиться на виводі Vout. Вихід можна легко вимкнути, потягнувши вгору штифт On/Enable. Стан модуля можна контролювати за допомогою PIN-коду Status. Завдяки компактному розміру та зручним для макетної плати, цей модуль легко інтегрувати в різноманітні проекти.

Властивості

• Увімкнення входу та статус виходу
• Діапазон вхідної напруги: від 1,6 В до 5,5 В
• Максимальний безперервний струм: 2,5 А
• Опір увімкнення: 40 мОм
• Струм в режимі очікування: 50 нА
• Струм спокою: 1,32 мкА
• Автоматичне перемикання діодів
• Контрольована швидкість наростання вихідного сигналу: 1,3 мс (типова) при 3,3 В
• Блокування зворотного струму, коли VOUT > VINx
• Теплове відключення
• Розміри: 16,5 х 10 х 2,2 мм

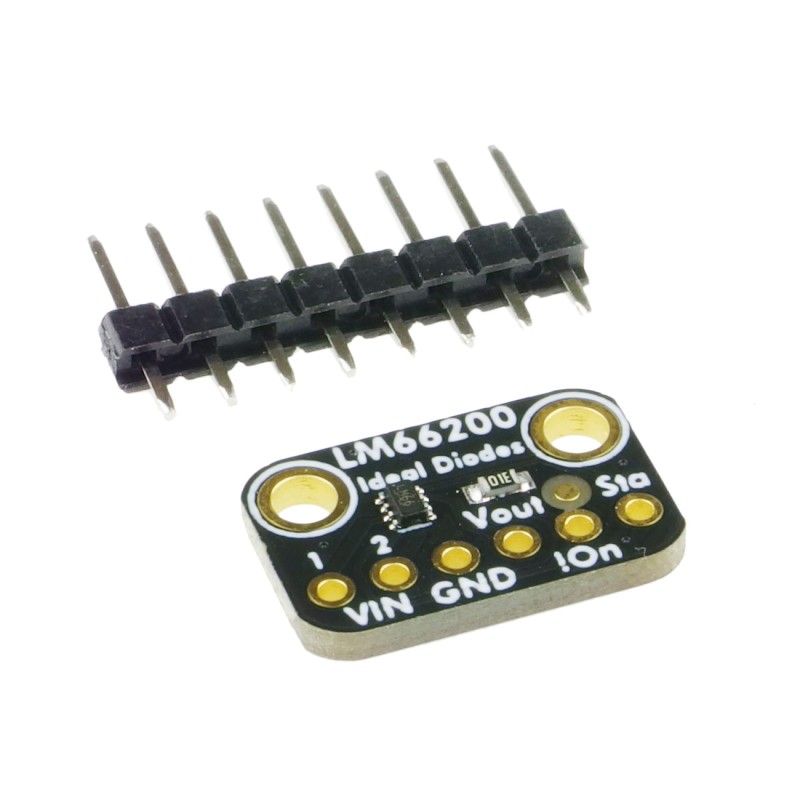

В комплекті

• LM66200 Ідеальний прорив подвійних діодів
• Прямий 6-контактний роз'єм Goldpin
