ISO1540 - Двонаправлений ізолятор I2C - STEMMA AT/Qwiic - Adafruit 4903

Опис продукту: ISO1540 - Двонаправлений ізолятор I2C - STEMMA AT/Qwiic - Adafruit 4903

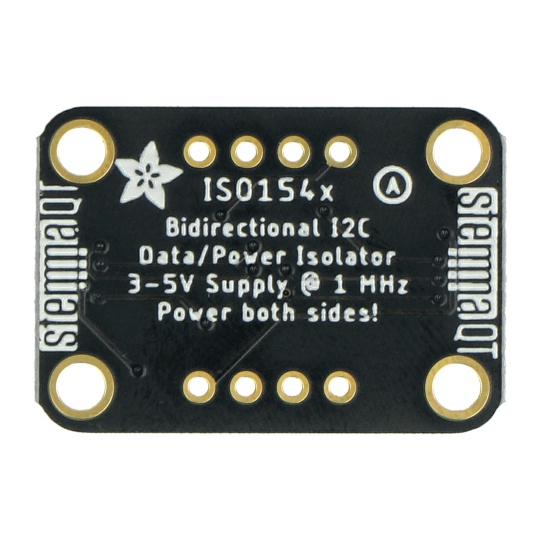

Двонаправлений ізолятор I2Cвиготовлено компанією Adafruit. Використовується в проектах, що потребуютьелектричне розділення пристроївна тому ж автобусі. Оснащений системоюISO1540, що відповідає чинним стандартам безпеки. Повністю двонаправлений, підтримує тактові частотидо 1 МГцЖивиться від напруги в діапазонівід 3 В до 5 В(підключено до обох боків модуля). Плата модуля також має роз'єм STEMMA QT / Qwiic, який дозволяє швидко та легко підключити ізолятор.

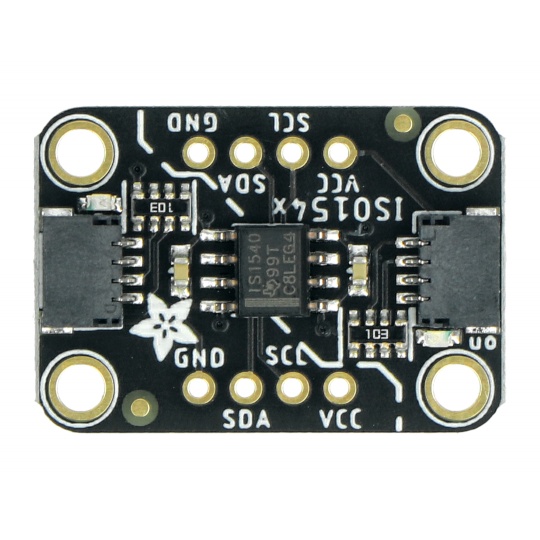

Опис розташування розпіновок модуля ізолятора.

Опис розпіновки

Модуль оснащений контактами у виглядіпаяльні площадкиПід’єднайте до них роз’єми, що входять до комплекту.золота шпилькаНа платі також є роз'ємиSTEMMA QT / Qwiic, що дозволяє зручно підключити модуль до модуля контролера – без необхідності додаткового паяння.

• Віртуальний кредитний центр (VCC)- вихід живлення в діапазоні від 3 В до 5 В
• ЗЕМЛЯ- маса системи
• СКЛ- логічний висновок, лінія тактової частоти інтерфейсу I2C
• Адвентистська церковна ієрархія- логічний контакт, лінія даних інтерфейсу I2C
• STEMMA QT/Квіік- роз'єм для підключення

Технічні характеристики модуля

• Макет: ISO1540
• Тип модуля: Двонаправлений ізолятор I2C
• Живлення модуля: від 3 В до 5 В
• Максимальна тактова частота: до 1 МГц
• Виходи з відкритим стоком та можливістю протікання струму:
• сторінка 1: 3,5 мА
• сторінка 2: 35 мА
• Захист від електростатичних розрядів HBM 4 кВ на всіх контактах (8 кВ на контактах шини)
• Сертифікати безпеки:
• Ізоляція 4242-VPK згідно з DIN VDE V 0884-11: 2017-01
• Ізоляція 2500 В середньоквадратичного значення протягом 1 хвилини відповідає стандарту UL 1577
• Схвалення CSA відповідає остаточним стандартам IEC 60950-1 та IEC 62368-1
• Базова ізоляція CQC відповідно до GB4943.1-2011
• Результати:
• паяльні площадки
• З'єднувачі STEMMA QT / Qwiic
• Робоча температура: від -40°C до +125°C
• Розміри: 25,4 x 17,8 мм

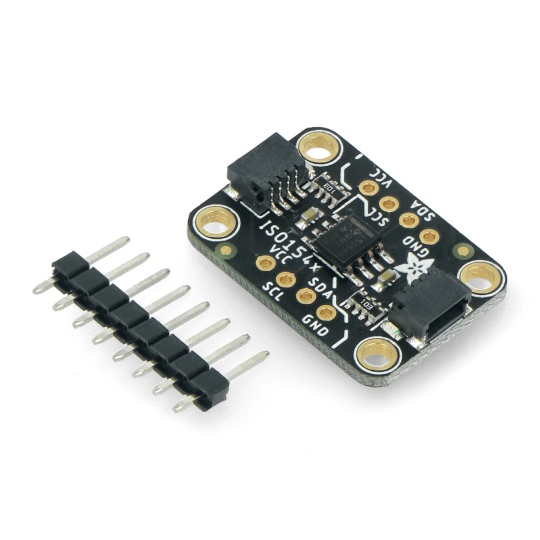

Вміст набору

• Модуль двонаправленого ізолятора шини I2C
• Роз'єми Goldpin - крок 2,54 мм

Двонаправлений ізолятор I2C від Adafruit.
