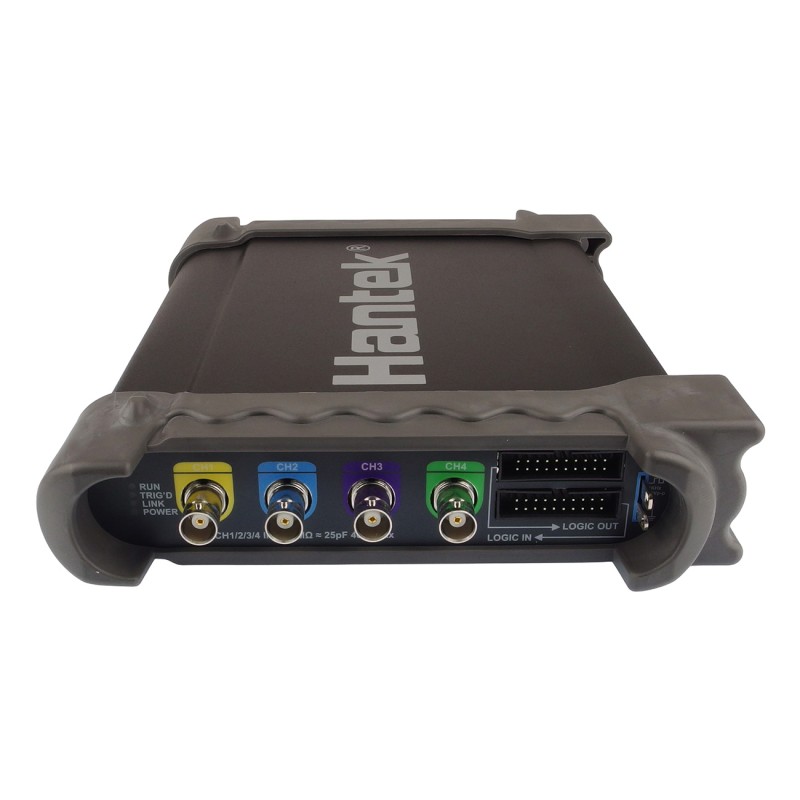

4-канальний цифровий осцилограф Hantek 100 МГц, 1 Гвиб/с, 128M/CH, з логічним аналізатором та генератором сигналів, USB 2.0

опис

4-канальний цифровий осцилограф, який, на додаток до основної функції осцилографа, пропонує вбудований 16-канальний логічний аналізатор і генератор сигналів. Цей універсальний інструмент має вражаючу смугу частот 100 МГц і частоту дискретизації 1 Гвиб./с. Осцилограф не має власного дисплея, а це означає, що для повноцінної роботи потрібен комп’ютер зі спеціальним програмним забезпеченням. Велике обладнання включає понад 20 вимірювальних функцій, контроль PASS/FAIL і можливість аналізу FFT, що значно полегшує та уточнює процес вимірювання.

Пристрій спілкується через протокол SCPI, який зазвичай використовується в вимірювальних пристроях. Потрібне джерело живлення від 12 до 36 В, що забезпечує гнучкість умов живлення. Варто підкреслити, що осцилограф сумісний з операційними системами Windows 7, 8, 10, а одночасне підключення декількох пристроїв до одного комп'ютера дозволяє легко розширити доступну кількість каналів. Додаткова підтримка джерела живлення PoE і можливостей мережевого зв'язку робить цей осцилограф сучасним інструментом, адаптованим до різноманітних потреб і застосувань. Це ідеальне рішення для професіоналів, які цінують точність і передові вимірювальні можливості.

Властивості

• Осцилограф:
  • Кількість каналів: 4
  • Смуга пропускання: 100 МГц
  • Частота дискретизації: 1GSa/s
  • Глибина пам'яті: 128M/CH
  • Час наростання: 3,5 нс
  • Точність розгортки: ±50 ppm
  • Діапазон часової розгортки: 2нс/под.-1000 с/под. (1-2-4 послідовності)
  • Вхідний опір: 1 МОм 25 пФ
  • Вхідна чутливість: від 1 мВ/под. до 10 В/под
  • Вхідний зв'язок: AC/DC/GND
  • Роздільна здатність по вертикалі: 8 біт
  • Максимальна вхідна напруга: 400 В
  • Режим запуску: Edge, Pulse, Video, Alternative
  • Джерело запуску: CH1, CH2, CH3, CH4, EXT, EXT/10
  • Функції обробки сигналів: +, -, x, ÷, ШПФ, інвертування
  • Вимірювальні курсори: Хрест, Трас, Горизонтальний, Вертикальний
  • Автоматичне вимірювання: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Down Time, Positive Width, Negative Width, Duty Cycle
• Логічний аналізатор:
  • Кількість каналів: 16
  • Вихідний опір: 200kΩ (C=10pF)
  • Вхідна напруга: від -60 В до 60 В
  • Частота дискретизації: 250 Мвиб/с
  • Смуга пропускання: 10 МГц
  • Сумісні входи: TTL, LVTTL, CMOS, LVCMOS, ECL, PECL, EIA
  • Глибина пам'яті: від 1,6 Кб до 64 МБ
• Генератор сигналів:
  • Кількість каналів: 1
  • Роздільна здатність по вертикалі: 12 біт
  • Максимальна частота: 25 МГц
  • Довжина хвилі: 4KSa
  • Точність частоти: 30 ppm
  • Зсув постійного струму: ±3,5 В
  • Роздільна здатність по частоті: 0,1%
  • Вихідний опір 50 Ом
• Інтерфейс USB 2.0
• Живлення: від 12 В до 36 В
• Розміри: 255 х 190 х 45 мм
• Вага: 1 кг

В комплекті

• Справа
• Осцилограф Hantek
• 4 x датчик осцилографа
• Зарядний пристрій
• кабель USB
