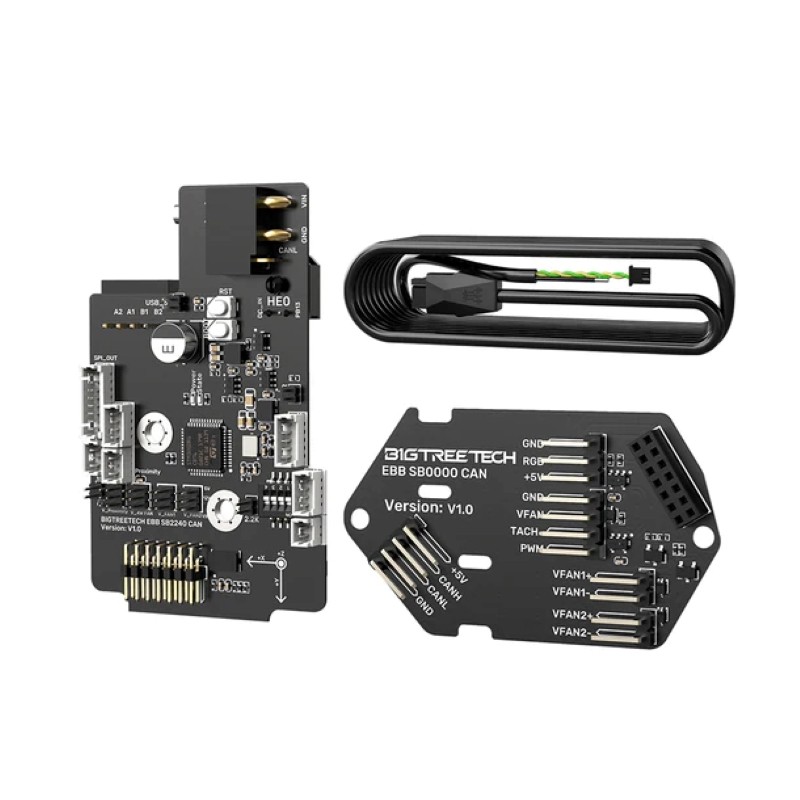

Модуль драйвера 3D-принтера BIGTREETECH EBB SB2240 CAN V1.0, TMC2240, DC12V-DC24V, 9A, SPI, USB-Type-C, із захистом та

опис

BIGTREETECH EBB SB2240 CAN V1.0 — це передовий модуль драйвера 3D-принтера, розроблений для забезпечення найвищої продуктивності та надійності при тривалому використанні. Серцем модуля є новітній чіп контролера TMC2240, який характеризується надтихою роботою та широким спектром діагностичних і захисних функцій. Завдяки розширеним функціям безпеки, таким як захист від короткого замикання та обриву, відключення від перегріву та блокування від зниження напруги, цей модуль є чудовим вибором для користувачів, які шукають найкращі компоненти для своїх проектів 3D-друку.

TMC2240, який використовується в цьому модулі, був оптимізований для продуктивності, що дозволяє йому видавати більше струму за нижчих температур, що, у свою чергу, збільшує довговічність і надійність екструдера. EBB SB2240 CAN V1.0 сумісний з багатьма популярними платами керування, включаючи Manta M8P, Octopus Pro або U2C, що дозволяє використовувати його в різних конфігураціях. У набір входить все необхідне для швидкої та легкої збірки та інтеграції з існуючою системою 3D-принтера.

Властивості

• Драйвер: TMC2240 (надтихий)
• Режим роботи контролера: SPI
• Процесор: 32-розрядний процесор Arm® Cortex®-MO+ STM32GOB1CBT6 64 МГц
• Вхідна напруга: DC12V-DC24V 9A
• Логічна напруга: DC 3,3 В
• Максимальний вихідний струм порту вентилятора: 1 А постійний, 1,5 А миттєвий
• Порти вентиляторів: 2x PWM (FANO, FAN1), 1x4-контактний порт вентилятора
• Вибір напруги вентилятора: незалежна напруга для кожного вентилятора
• Роз'єм крокового двигуна: EM
• Інтерфейс датчика температури: 1x 100K NTC або PT1000 (TH0), 1x PT100/PT1000 (на вибір)
• Підключення нагрівача: картридж нагрівача (E0), максимальний вихідний струм: 5 А
• Інтерфейс зв'язку USB: USB-Type-C
• Максимальний вихідний струм DCDC 5V: 1A
• Роз'єми розширення: EndStop, ABL, RGB, PT100/PT1000, USB, CAN, SPI
• Датчик на платі: ADXL345

В комплекті

• CAN модуль EBB SB2240 x1
• CAN модуль EBB SB0000 x1
• Кабель шини CAN довжиною 3 м x 1 шт
• Радіатор x1
• Набір обжимних клем своїми руками x1
• Набір джемперів x1
• Кабельні стяжки x2
• Набір кріпильних гвинтів x1
