Модуль TFT LCD дисплей TIMI-96 для прототипування, 0,96 дюйма, 160×80 пікселів, UART, I2C, 3 GPIO, 5 В, 34×32 мм

опис

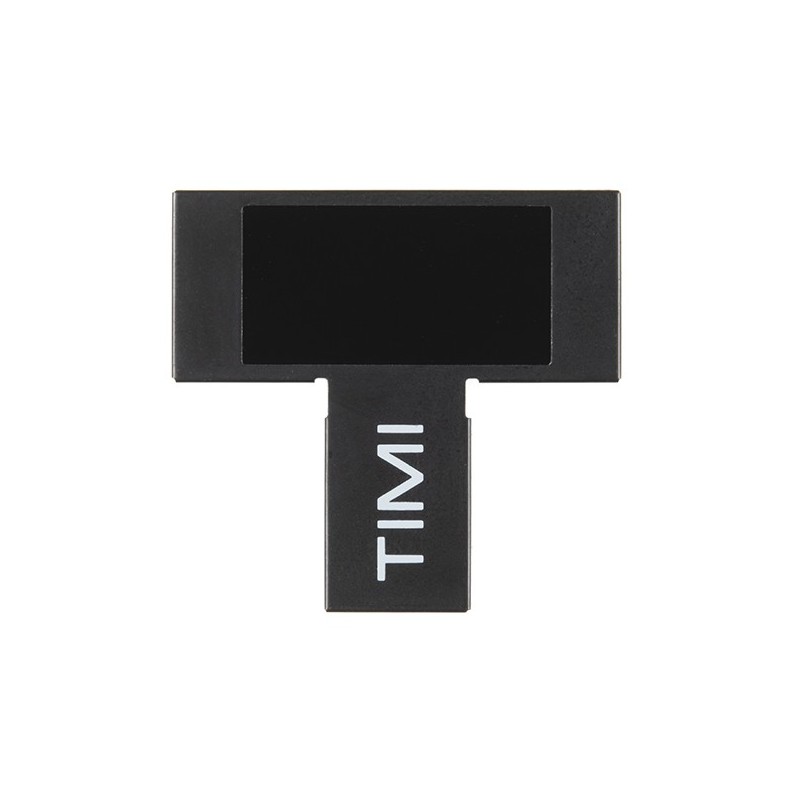

Модуль оснащений 0,96-дюймовим дисплеєм 160x80 пікселів RGB 65K, який безпосередньо керується графічним процесором 4D Labs PIXXI-28. Він спілкується через інтерфейс UART і має 3 контакти GPIO, які можна використовувати як цифрові або аналогові входи, цифрові виходи, інтерфейс I2C або аудіовихід ШІМ. Модуль програмується за допомогою спеціального середовища Mates Studio. TIMI-96 можна розташувати в будь-якому з чотирьох положень: портрет, пейзаж, перевернутий портрет і перевернутий пейзаж. У своєму природному положенні він утворює форму перевернутої літери “T” і призначений для підключення до макетної плати з мінімальним покриттям отворів для прототипування.

Властивості

• TFT LCD дисплей, RGB 65K
• Роздільна здатність 160x80 px
• Послідовний інтерфейс UART 3,3 В (допуск 5 В), швидкість передачі від 300 до 2187500 біт/с
• Інтерфейс I2C (рівень 3,3 В)
• 3 GPIO (рівень 3,3 В), 2 аналогових або I2C, 1 з підтримкою PWM Audio
• 16 МБ зовнішньої флеш-пам'яті SPI
• 32 КБ флеш-пам'яті
• 14 КБ SRAM
• Вхідна напруга 5 В
• Спеціальний вихід живлення 3,3 В 500 мА
• Вихідний крок: 2,54 мм
• Розміри: 34 х 32 мм
