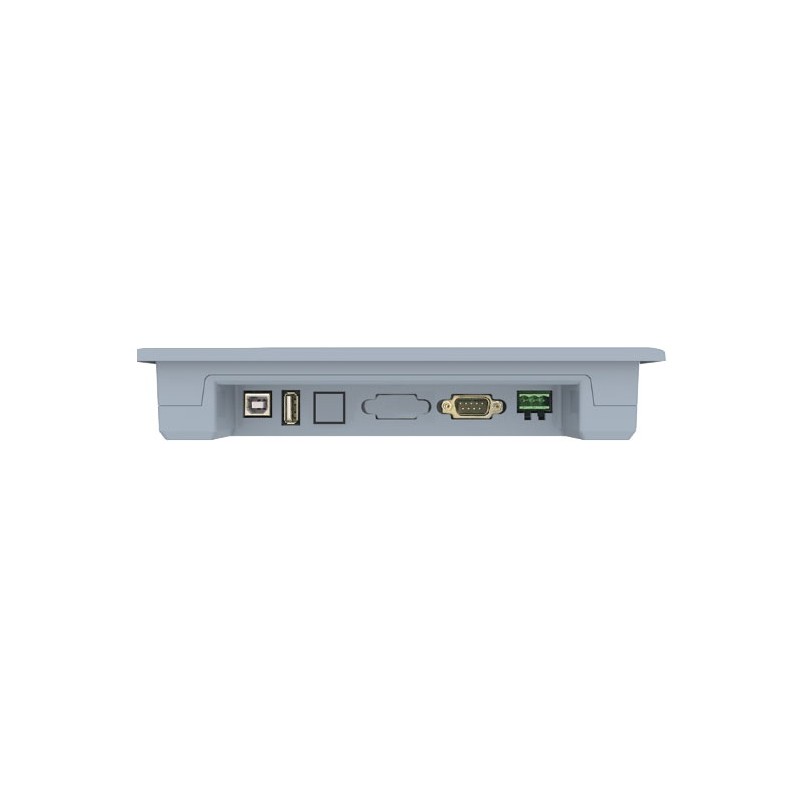

Панель оператора HMI для автоматизації ARM EA-070B, 7" РК-дисплей 800x480, ARM9 200 МГц, RS232/RS485, IP65, 12-24 В, 4,5 Вт

опис

Панель оператора EA-070B HMI (Human-Machine Interface) — пристрій, що використовується для візуалізації та взаємодії з системами автоматизації. Він дозволяє відображати інформацію та дані процесів, а також вводити та змінювати параметри. HMI використовує 7" РК-дисплей з роздільною здатністю 800x480 пікселів із сенсорною панеллю, яка є невід’ємною частиною панелі оператора. Він дозволяє відображати інформацію та дані процесів, а також дозволяє користувачеві вводити та змінювати параметри за допомогою сенсорних кнопок та елементів інтерфейсу. Високоякісний дисплей забезпечує чітке та розбірливе представлення даних, а його висока роздільна здатність дозволяє зручно та точно відображати різні типи інформації та графіки. У поєднанні з програмним забезпеченням HMI здатний відображати різні типи графіки, діаграми та інші дані, що дозволяє здійснювати постійний моніторинг і контроль процесів.

Коректну роботу панелі забезпечує процесор ядра ARM9 з робочою частотою до 200 МГц. Він відповідає за обробку та відображення інформації на сенсорному дисплеї, а також за зв’язок з іншими елементами системи, такими як пристрої промислової автоматизації, контролери тощо. Процесор здатний виконувати різноманітні математичні та логічні операції для представлення інформації в чіткій та читабельній формі, що дозволяє користувачеві швидко та легко інтерпретувати дані. Він підтримується 32 МБ оперативної пам'яті DDR2 і 128 МБ флеш-пам'яті. Додатково користувачеві доступний порт USB для підключення зовнішнього накопичувача.

Він підтримує різні протоколи зв'язку, такі як RS232, RS422, RS485 та інші, що забезпечує легке підключення до різних пристроїв. Він живиться від напруги в діапазоні від 12 В до 24 В. HMI, такі як EA-070B, часто використовуються в промисловій автоматизації, інтелектуальних будівлях, системах керування процесами та інших додатках, де необхідні візуалізація та контроль процесів.

Властивості

• Процесор ЦП: ARM9, 200 МГц
• Пам'ять: 128 МБ Flash, 32 МБ DDR2 RAM
• Зовнішній диск: 1 USB-хост
• TFT LCD дисплей:
  • Діагональ дисплея: 7 дюймів
  • Роздільна здатність: 800 x 480 пікселів
  • Панель управління: 4-точкова сенсорна панель
  • Кількість кольорів: 260K
  • Контраст: 450:1
  • Яскравість: 450 кд/м²
  • LED підсвічування
• Послідовний інтерфейс: RS232/RS485/RS422
• Джерело живлення: від 12 до 24 В постійного струму
• Споживана потужність: 4,5 Вт
• Робоча температура: від -20°C до 65°C
• Робоча вологість: від 10 до 90% RH (без конденсації)
• Клас захисту: IP65
• Розміри: 205 x 145 x 40 мм
• Розміри отвору: 192 x 138 мм
• Вага: 600 г
