Модуль контролю якості повітря з датчиками BME280 та PMSA003I Raspberry Pi Pico W, 133 МГц, Wi-Fi, акумуляторне живлення, RTC, I2C

опис

Модуль з датчиками навколишнього середовища і платою Raspberry Pi Pico W Оснащений датчиком тиску, вологості, температури, мікрофоном і датчиком якості повітря. Набір управляється платою з мікроконтролером RP2040, оснащеним двома ядрами ARM Cortex-M0+, що працюють на частоті 133 МГц, 264 КБ оперативної пам’яті та 2 МБ зовнішньої флеш-пам’яті QSPI. Крім того, плата оснащена чіпом Infineon CYW43439, який розширює можливості бездротового підключення до плати.

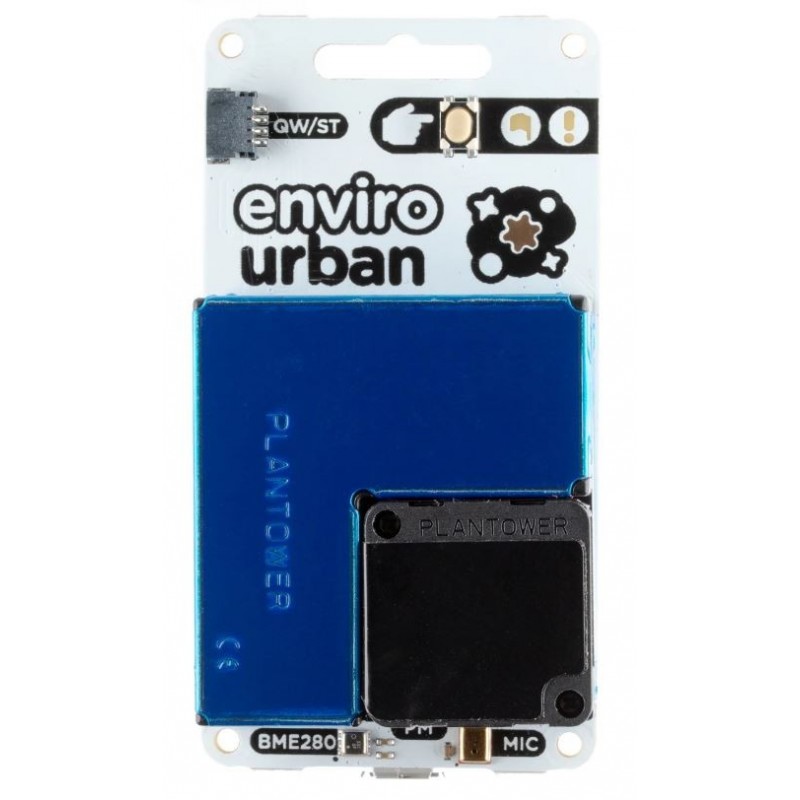

В основі модуля лежить датчикBME280, що дозволяє читатиатмосферний тисквід 300 до 1100 гПа з точністю ±1 гПа,температурав діапазоні від -40 до 85℃ з точністю ±1°C івологістьз точністю до ±3%. На компакт-диску користувач також знайдеДатчик якості повітря PMSA003I, який використовує технологію лазерного розсіювання та дозволяє точно аналізувати кількість забруднення навколишнього середовища на основі концентрації частинок PM1.0, PM2.5 та PM10. Користувач також має в своєму розпорядженні мікрофон для контролю рівня шуму.

Пристрій розроблений для нормальної роботи від акумулятора. Плата Enviro має вбудований RTC (годинник реального часу), тому ви можете періодично виводити мікроконтролер із сплячого режиму, читати (і додатково підключатися до Wi-Fi), а потім повертати його в режим сну, даючи вам місяці необмеженого часу автономної роботи. Набір призначений для проектів станцій контролю якості повітря. Приклади використання та посібники користувача доступні на веб-сайті проекту.

Властивості

• Raspberry Pi Pico W
• Dual Arm Cortex M0+ працює на частоті до 133 МГц з 264 КБ SRAM
• 2 МБ флеш-пам’яті QSPI з підтримкою XiP
• Живлення та програмування через USB micro-B
• Бездротовий зв'язок 2,4 ГГц
• Датчик BME280:
• Вимірювання тиску: від 300 до 1100 гПа
• Вимірювання температури: від -40 до 85 ℃
• Діапазон вимірювання вологості: від 0 до 100% відносної вологості
• Інтерфейс I2C
• Датчик PMSA003I
• Діапазон вимірювання частинок: від 0,3 до 1,0, від 1,0 до 2,5, від 2,5 до 10 мкм
• Ефективність підрахунку частинок: 50% при 0,3 мкм 98% при >=0,5 мкм
• Ефективний діапазон (стандарт PM2,5): від 0 до 500 мкг/м³
• Максимальний діапазон (стандарт PM2,5): ≥ 1000 мкг/м³
• Роздільна здатність: 1 мкг/м³
• Максимальна похибка консистенції частинок (стандарт PM2,5): ± 10% @ від 100 до 500 г/м², ±10 г/м² @0~100 мкг/м³
• Стандартний об'єм частинок 0,1 л
• Час одноразового відгуку 1 секунда
• Загальний час відповіді ≤ 10 секунд
• Функція сну/пробудження з RTC
• 1 кнопка POKE
• Кнопка скидання
• Роз'єм акумулятора JST-PH
• Світлодіод користувача
• Попереджувальний діод годинника реального часу
• Мікрофон MEMS
• Роз’єм Qwiic/Stemma QT
