Адаптер для модулів розширення Modulowo® DuoNect™ Intel MOD-80, 3 слоти, сумісний з Raspberry Pi 2/3, розміри 65,5x56,5 мм, без

опис

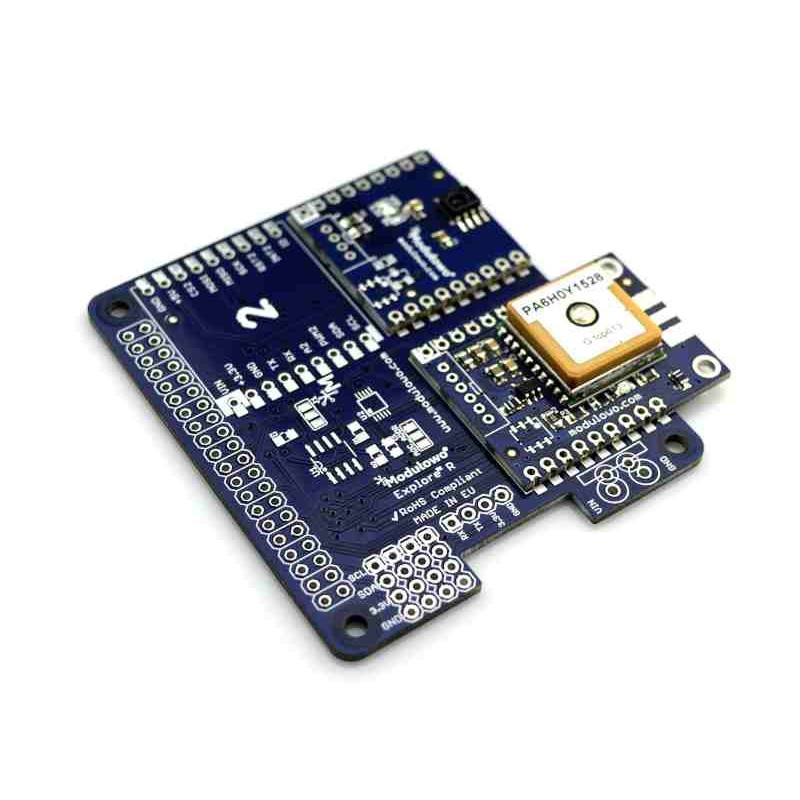

Адаптер дозволяє легко та швидко підключати модулі розширення, сумісні з Modular® DuoNect™, до вибраних платформ Raspberry Pi 2/+ і Raspberry Pi 3 (з 40-контактним роз’ємом). Це можуть бути датчики, сенсорні вимикачі, контролери двигуна або світлодіодного освітлення, а також модулі зв'язку, GPS і багато іншого. Модулі розширення можуть бути встановлені безпосередньо на адаптері або через контактні роз'єми. Набір можна використовувати в дизайнерських і освітніх цілях, для навчання програмуванню та для швидкого створення прототипів і нових проектів.

Увага!

Версія MOD-80 не містить АЦП і EEPROM. Ці системи входять до версії MOD-79.

Рішення Modulowo® DuoNect™

Рішення Modulowo® DuoNect™ забезпечує швидке та просте підключення модулів розширення до Arduino, Raspberry Pi, Intel® Edison, STM32 Nucleo, Atmel Xplained, TI LaunchPad, Freescale Freedom та інших платформ.

Властивості

• 3 слота для модулів розширення
• Сумісний з Modulowo® DuoNect™

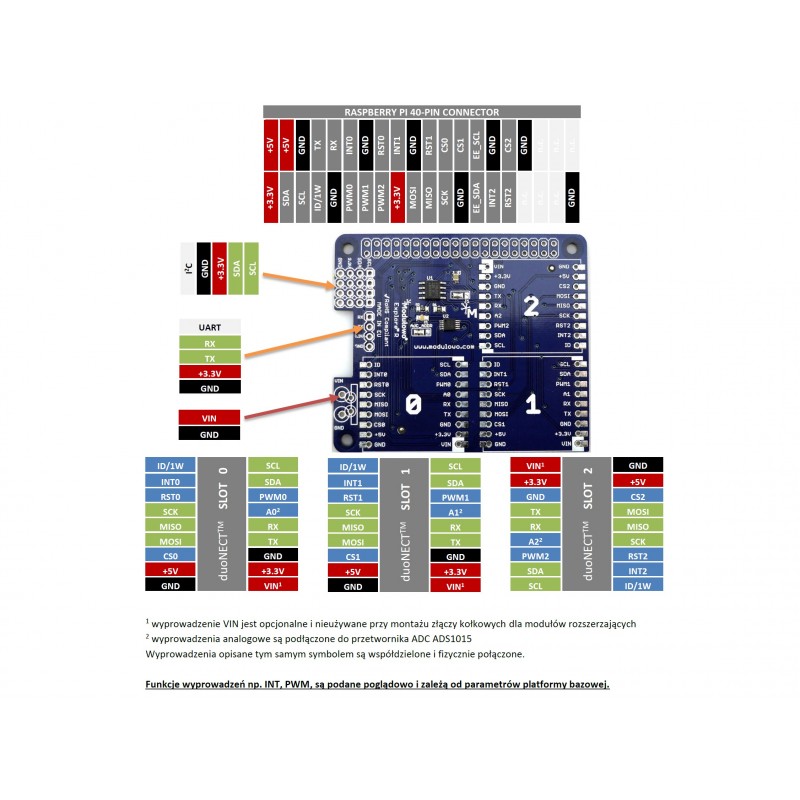

• Розпиновки сумісні з вибраними платформами Raspberry Pi* із 40-контактним роз’ємом
• Місце для 12-розрядного АЦП з перемичкою конфігурації I2C (з можливістю розширення до 16-розрядного)
• Місце для пам'яті EEPROM AT24C32D для ідентифікації адаптера
• Додаткові контакти шини I2C, UART
• Вихід додаткового живлення для модулів розширення VIN
• Розміри: ~65,5 x 56,5 мм
• RoHS

В комплекті

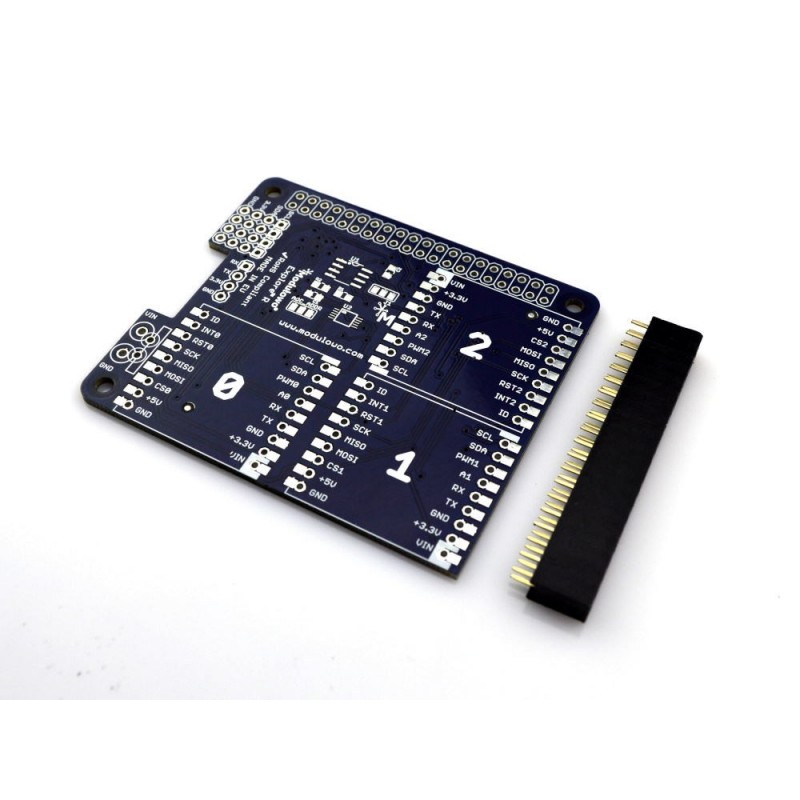

• Модуль MOD-80 (без АЦП і пам'яті EEPROM)
• Набір конекторів для самостійного монтажу

Завантаження

• Посібник користувача (PDF)
