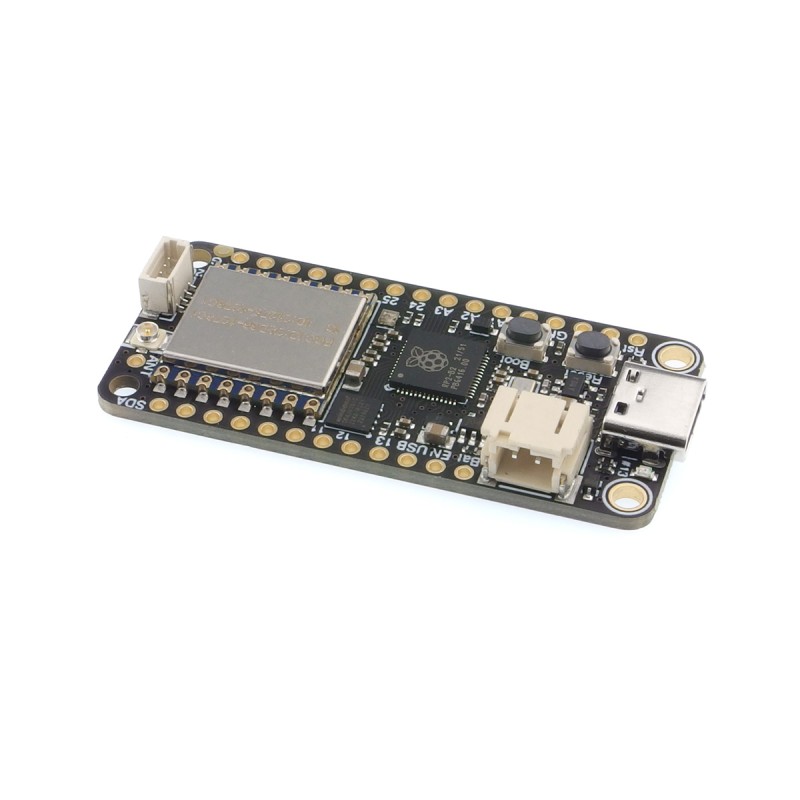

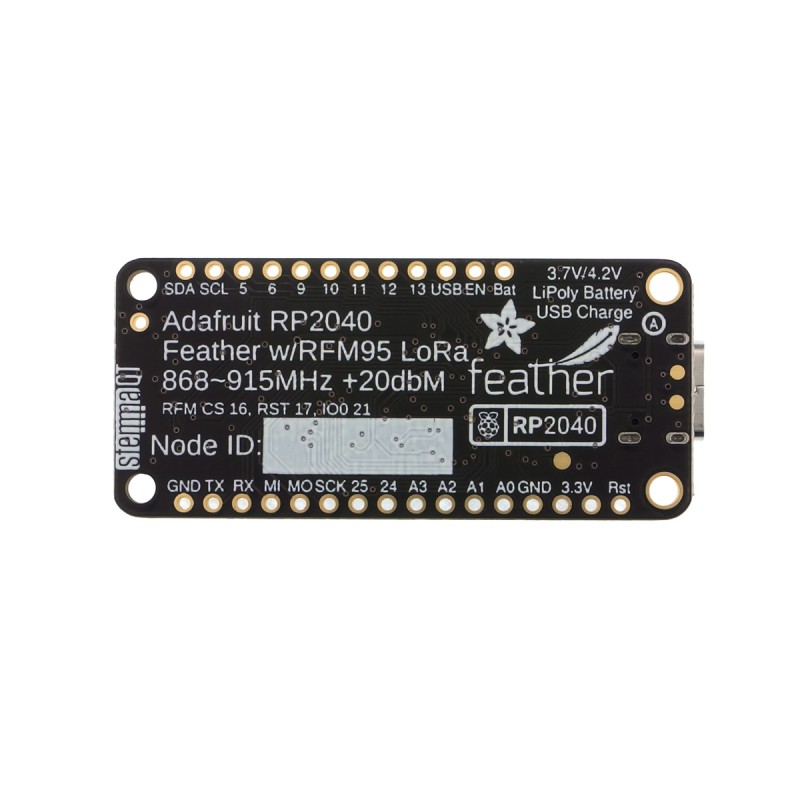

Плата мікроконтролера Feather RP2040 з LoRa RFM95, 2 ядра ARM Cortex-M0+ до 133 МГц, 264 КБ SRAM, 8 МБ Flash, USB Type-C, 21 GPIO

опис

Feather RP2040 — це плата, оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам’яті. Мікроконтролер не оснащений флеш-пам'яттю, але на платі є зовнішня пам'ять на 8 Мб, підключена через інтерфейс QSPI.

На платі, крім чіпа RP2040 і флеш-пам'яті, користувач знайде регулятор напруги 3,3 В, кнопки Boot і Reset, світлодіоди NeoPixel і діоди RGB, роз'єм USB Type-C для живлення і програмування модуля, а також 21 вихід GPIO, на якому знаходяться периферійні пристрої, такі як чотири 12-бітних входу АЦП, 16 виходів ШІМ, два інтерфейси I2C, SPI і U МИСТЕЦТВО Додаткові датчики можна легко підключити через роз'єм STEMMA QT та інтерфейс I2C.

Важливим елементом плати є модуль LoRa RFM95, що працює в діапазоні частот 868/915 МГц, що дозволяє здійснювати бездротовий зв'язок на великих відстанях. Він ідеально працюватиме як елемент пристрою IoT.

Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB за допомогою вбудованого завантажувача.

Властивості

• Мікроконтролер RP2040 розроблений Raspberry Pi
  • Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
  • 264 КБ вбудованої SRAM
  • Годинник реального часу (RTC)
• Модуль SX127x на основі технології LoRa
  • Інтерфейс SPI
  • Радіо з готовими бібліотеками Arduino
  • Використовує безліцензійні діапазони ISM (ITU "Європа" на 868 МГц і ITU "Америка" на 900 МГц)
  • Вихідна потужність від +5 до +20 дБм до 100 мВт
  • ~300 мкА під час повного сну, ~120 мА пік під час передачі +20 дБм, ~40 мА під час активного прослуховування
  • Антена впаяна в колодку
  • роз'єм uFL
• Регулятор напруги 3.3V 500mA
• Схема зарядки акумулятора 200 мА
• Вбудований роз'єм USB Type-C для програмування USB 1.1, працює в режимах Host і Device
• 21 багатофункціональний контакт GPIO
  • 4 x 12-розрядних входів АЦП із внутрішнім датчиком температури, 0,5 Мвиб./с
  • 16 каналів ШІМ
  • 2xUART
  • 2x I2C
  • 2x SPI
• Кнопки Reset і Boot
• Світлодіоди та NeoPixel
• Роз'єм LiPo акумулятора
• Роз'єм STEMMA QT сумісний з системами Qwiic і Grove
• Інтерфейсний роз'єм SWD
• 8 Мб зовнішньої флеш-пам'яті
• Підтримувані мови програмування: MicroPython і C/C++
• Розміри: 50,8 х 22,8 х 7 мм

В комплекті

• Feather RP2040 з модулем RFM95
• 2 штифтові 16-контактні роз'єми
