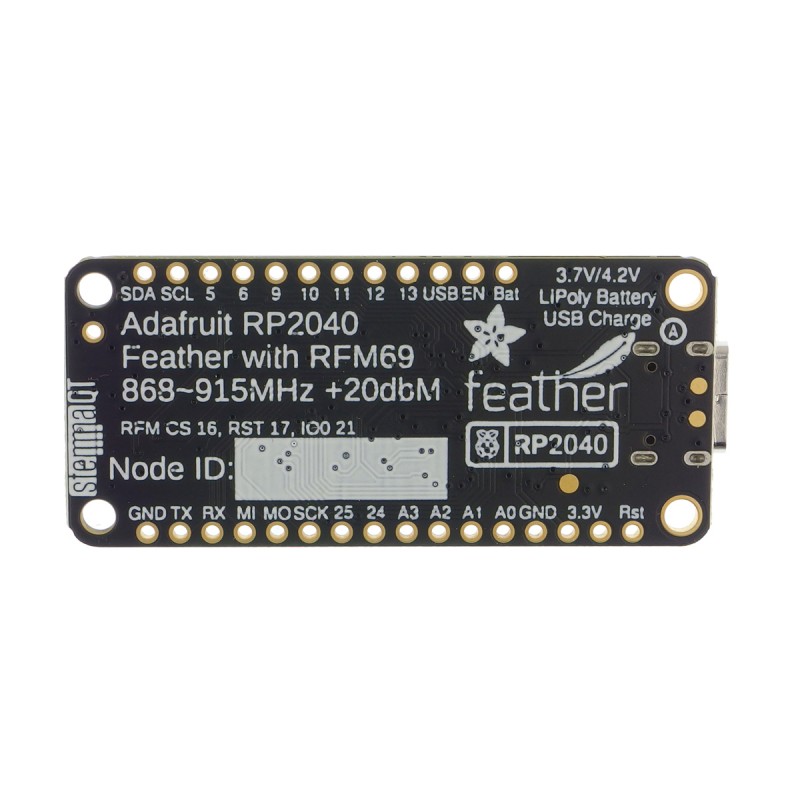

Плата мікроконтролера Feather RP2040 RFM69 для бездротових мереж, 2 ядра ARM Cortex-M0+, 264 КБ SRAM, 8 МБ Flash, USB Type-C, 21

опис

Feather RP2040 — це плата, оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам’яті. Мікроконтролер не оснащений флеш-пам'яттю, але на платі є зовнішня пам'ять на 8 Мб, підключена через інтерфейс QSPI.

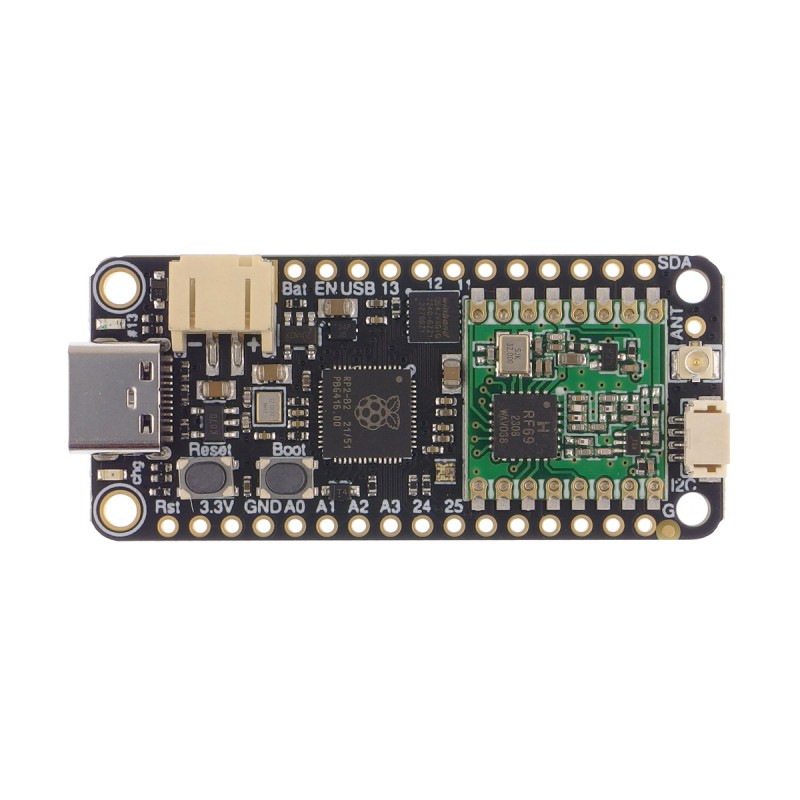

На платі, крім чіпа RP2040 і флеш-пам'яті, користувач знайде регулятор напруги 3,3 В, кнопки Boot і Reset, світлодіоди NeoPixel і діоди RGB, роз'єм USB Type-C для живлення і програмування модуля, а також 21 вихід GPIO, на якому знаходяться периферійні пристрої, такі як чотири 12-бітних входу АЦП, 16 виходів ШІМ, два інтерфейси I2C, SPI і U МИСТЕЦТВО Додаткові датчики можна легко підключити через роз'єм STEMMA QT та інтерфейс I2C.

Важливим елементом плати є радіомодуль RFM69, що працює в діапазоні частот 868/915 МГц, що забезпечує бездротовий зв'язок. Він добре підходить для створення бездротових мереж, які є більш гнучкими, ніж Bluetooth LE, і не мають таких високих вимог до потужності, як WiFi.

Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB за допомогою вбудованого завантажувача. Повна документація та приклади конфігурації доступні на сторінці продукту.

Властивості

• Мікроконтролер RP2040 розроблений Raspberry Pi
  • Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
  • 264 КБ вбудованої SRAM
  • Годинник реального часу (RTC)
• Модуль SX1231 на основі технології LoRa
  • Інтерфейс SPI
  • Радіо з готовими бібліотеками Arduino і CircuitPython
  • Використовує безліцензійні діапазони ISM (європейський ISM" на 868 МГц або "американський ISM" на 915 МГц)
  • Вихідна потужність від +13 до +20 дБм до 100 мВт
  • Споживаний струм: від 50 мА (+13 дБм) до 150 мА (+20 дБм)
  • Радіус дії: до 500 м
  • Роз'єм uFL або антена припаяні до колодки
  • Зашифрований зв'язок з AES-128
• Регулятор напруги 3.3V 500mA
• Схема зарядки акумулятора 200 мА
• Вбудований роз'єм USB Type-C для програмування USB 1.1, працює в режимах Host і Device
• 21 багатофункціональний контакт GPIO
  • 4 x 12-розрядних входів АЦП із внутрішнім датчиком температури, 0,5 Мвиб./с
  • 16 каналів ШІМ
  • 2xUART
  • 2x I2C
  • 2x SPI
• Кнопки Reset і Boot
• Світлодіоди та NeoPixel
• Роз'єм LiPo акумулятора
• Роз'єм STEMMA QT сумісний з системами Qwiic і Grove
• Інтерфейсний роз'єм SWD
• 8 Мб зовнішньої флеш-пам'яті
• Підтримувані мови програмування: MicroPython і C/C++
• Розміри: 52,2 х 23 х 7,3 мм

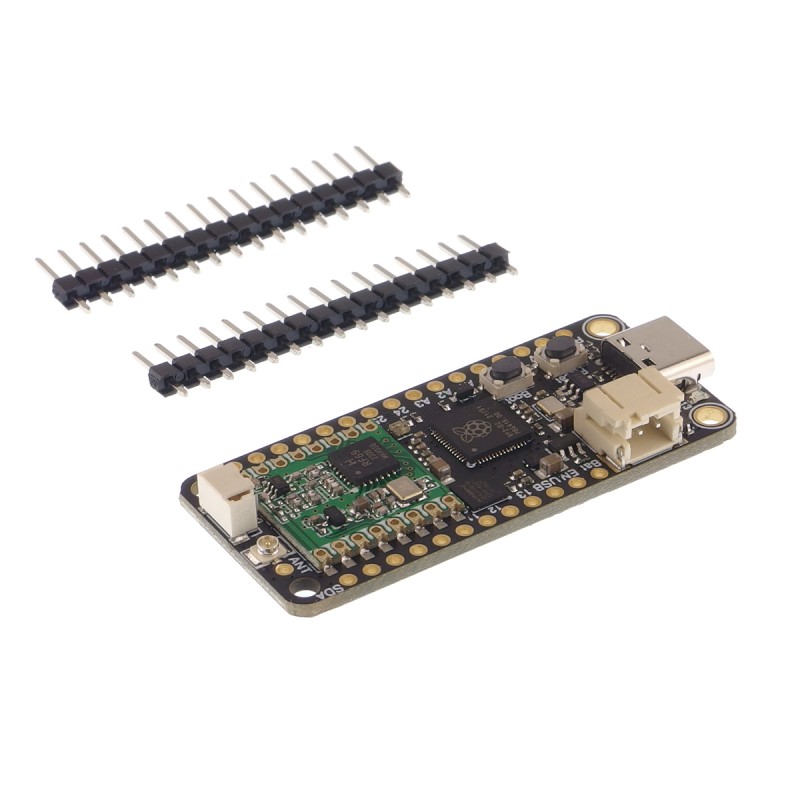

В комплекті

• Модуль Feather RP2040 RFM69
• 2 штифтові 16-контактні роз'єми
