Плата мікроконтролера Raspberry Pi Feather RP2040 з 2 ядрами ARM Cortex-M0+, 264 КБ SRAM, 8 МБ Flash, 21 GPIO, USB Type-C,

опис

Feather RP2040 — це плата, оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам’яті. Мікроконтролер не оснащений флеш-пам'яттю, але на платі є зовнішня пам'ять на 8 Мб, підключена через інтерфейс QSPI.

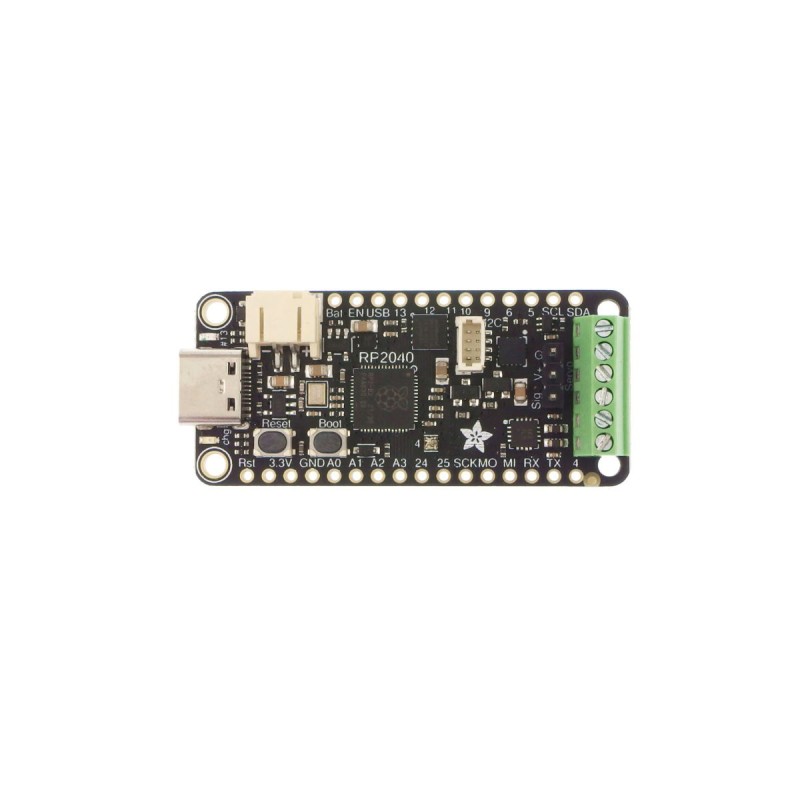

На платі, крім чіпа RP2040 і флеш-пам'яті, користувач знайде регулятор напруги 3,3 В, кнопки Boot і Reset, світлодіоди NeoPixel і діоди RGB, роз'єм USB Type-C для живлення і програмування модуля, а також 21 вихід GPIO, на якому знаходяться периферійні пристрої, такі як чотири 12-бітних входу АЦП, 16 виходів ШІМ, два інтерфейси I2C, SPI і U МИСТЕЦТВО Додаткові датчики можна легко підключити через роз'єм STEMMA QT та інтерфейс I2C.

Важливим елементом плати є монофонічний підсилювач звуку класу D на основі схеми MAX98357. Він може працювати з динаміком від 4 до 8 Ом потужністю до 2,5 Вт і спілкуватися через I2S. Дозволяє користувачам встановлювати різні режими (вимкнено, лівий канал, правий канал і змішаний), змінюючи опір на контакті SD (за замовчуванням встановлено змішаний режим). Крім того, користувач має в своєму розпорядженні 3-осьовий акселерометр LIS3DH з функцією виявлення натискання, який можна використовувати для визначення руху та нахилу.

Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB за допомогою вбудованого завантажувача. Повна документація доступна на сторінці продукту.

Властивості

• Мікроконтролер RP2040 розроблений Raspberry Pi
• Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
• 264 КБ вбудованої SRAM
• Годинник реального часу (RTC)
• MAX98357 Монопідсилювач класу D:
  • Потужність: 1,8 Вт на 8 Ом, 2,5 Вт на 4 Ом
  • Динамік: від 4 до 8 Ом
  • Інтерфейс I2S
• 3-осьовий акселерометр LIS3DH
• Регулятор напруги 3.3V 500mA
• Схема зарядки акумулятора 200мА
• Вбудований роз'єм USB Type-C для програмування USB 1.1, працює в режимах Host і Device
• 21 багатофункціональний контакт GPIO
  • 4 x 12-розрядних входів АЦП із внутрішнім датчиком температури, 0,5 Мвиб./с
  • 16 каналів ШІМ
  • 2xUART
  • 2xI2C
  • 2x SPI
• Кнопки Reset і Boot
• Світлодіоди та NeoPixel
• Роз'єм LiPo акумулятора
• Роз'єм STEMMA QT сумісний з системами Qwiic
• Інтерфейсний роз'єм SWD
• 8 Мб зовнішньої флеш-пам'яті
• Підтримувані мови програмування: MicroPython і C/C++
• Розміри: 52,1 х 22,8 х 12,2 мм

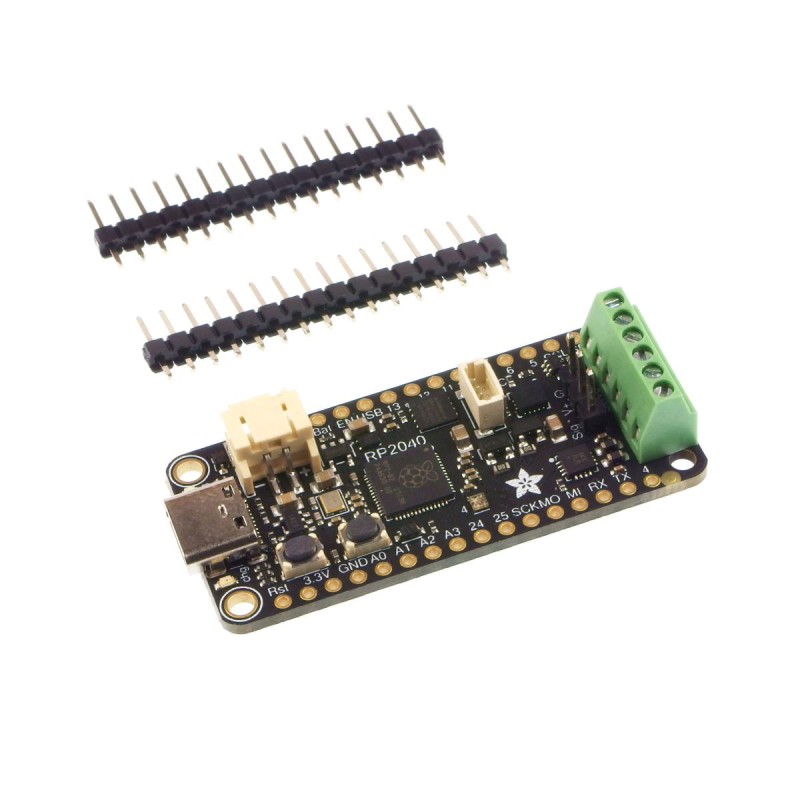

В комплекті

• RP2040 Розпірний модуль Prop-Maker
• 2 штифтові 16-контактні роз'єми
