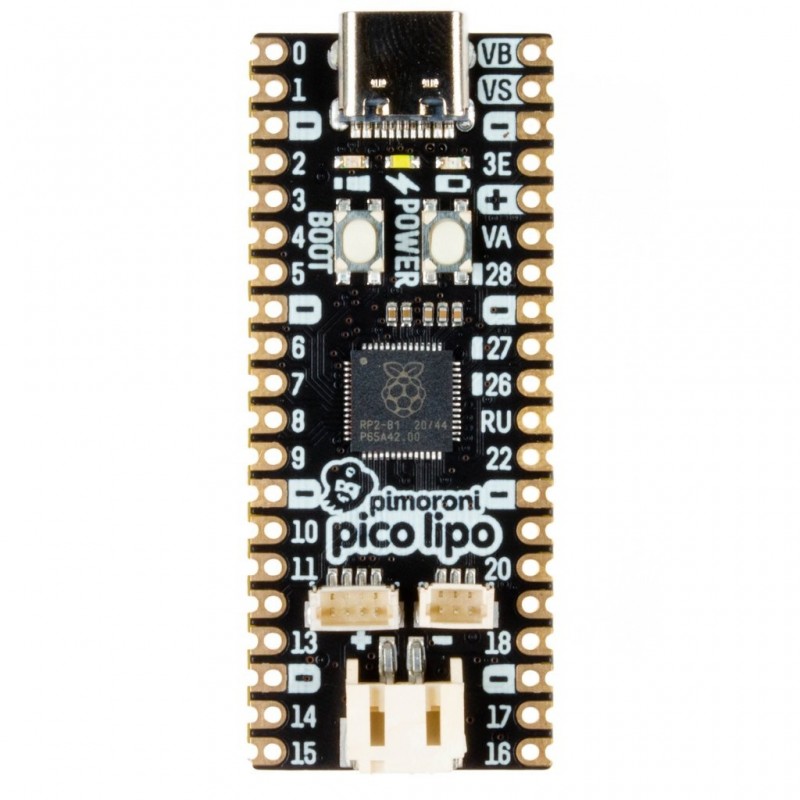

Мікроконтроллерна плата Raspberry Pi RP2040 53x21x8 мм, 2 ядра ARM Cortex-M0+, 264 КБ SRAM, USB-C, 4 МБ Flash, підтримка

опис

Плата оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам’яті. Мікроконтролер не оснащений флеш-пам'яттю, але на платі є зовнішня пам'ять на 4 Мб, підключена через інтерфейс QSPI.

На платі, крім чіпа RP2040 і Flash-пам'яті, користувач знайде регулятор напруги 3,3 В, кнопки Boot і Power, світлодіоди живлення, роз'єм USB Type-C для живлення і програмування модуля, а також виходи GPIO з такими периферійними пристроями, як чотири 12-бітних входу АЦП, інтерфейси ШІМ, I2C, SPI і UART. Шина I2C також доступна на роз’ємі Qwiic/STEMMA QT. Крім того, модуль має вбудований зарядний пристрій LiPo/LiIon і роз'єм JST PH для підключення акумулятора.

Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB або через роз'єм SWD. Посібник із прикладами використання доступний на сторінці продукту.

Властивості

• Мікроконтролер RP2040 розроблений Raspberry Pi
  • Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
  • 264 КБ вбудованої SRAM
  • Годинник реального часу (RTC)
• Регулятор напруги 3.3V 600mA
• Вбудований роз'єм USB-C для програмування та живлення
• Вбудований запобіжник PTC
• Багатофункціональні контакти GPIO
  • 12-розрядні входи АЦП із внутрішнім датчиком температури, 0,5 Мвиб/с
  • ШІМ
  • UART
  • I2C (з Qwiic/STEMMA QT)
  • SPI
• Кнопки живлення та завантаження
• Світлодіоди живлення
• 4 МБ зовнішньої флеш-пам'яті
• Схема зарядки LiPo та LiIon (MCP73831)
• Захист акумулятора XB6096I2S
• Роз'єм JST PH для батареї
• Підтримувані мови програмування: MicroPython і C/C++
• Розміри: 53 x 21 x 8 мм
