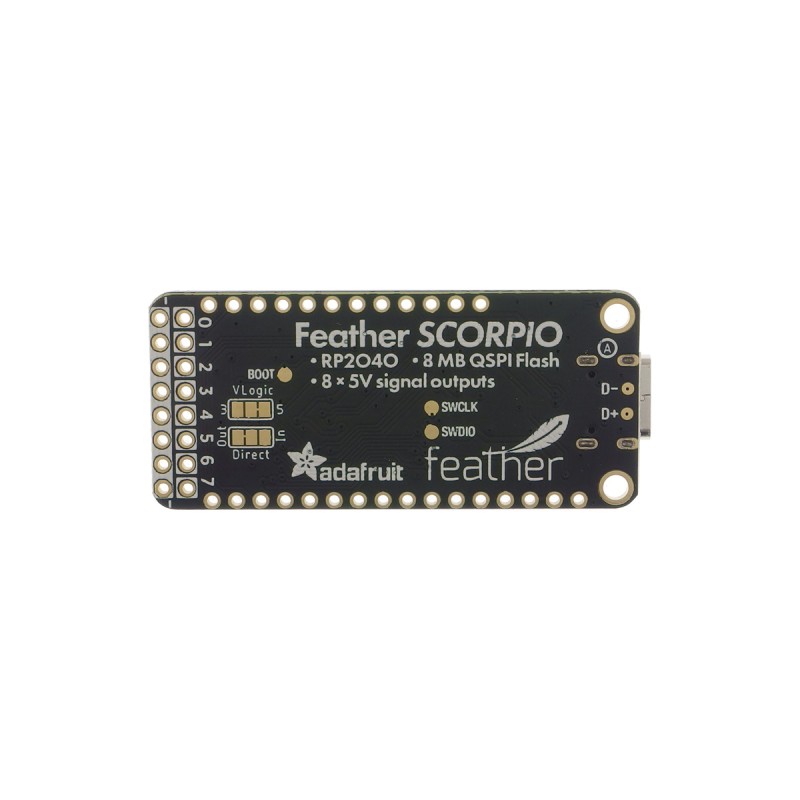

Плата розробки Adafruit Feather RP2040 SCORPIO для керування NeoPixel, 52x22,8x7,2 мм, 2 ядра ARM Cortex-M0+, 264 КБ SRAM, USB

опис

Adafruit Feather RP2040 SCORPIO — це плата, оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам’яті. Мікроконтролер не оснащений флеш-пам'яттю, але на платі є зовнішня пам'ять на 8 Мб, підключена через інтерфейс QSPI.

На платі, крім чіпа RP2040 і флеш-пам'яті, користувач знайде регулятор напруги 3,3 В, кнопки Boot і Reset, світлодіоди NeoPixel і діоди RGB, роз'єм USB Type-C для живлення і програмування модуля, а також 21 вихід GPIO, на якому знаходяться периферійні пристрої, такі як чотири 12-бітних входу АЦП, 16 виходів ШІМ, два інтерфейси I2C, SPI і U МИСТЕЦТВО

Модуль призначений для управління світлодіодними стрічками NeoPixel RGB (WS2812). Має 8 ШІМ-виходів, підключених до DMA, завдяки чому процес управління діодами NeoPixel дуже мало навантажує ядро мікроконтролера. Плата має багатий набір інших інтерфейсів, що означає, що її можна успішно використовувати і в інших проектах.

Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB за допомогою вбудованого завантажувача або зовнішнього програматора через інтерфейс SWD. Повна документація та приклади використання доступні на сторінці продукту.

Властивості

• Мікроконтролер RP2040 розроблений Raspberry Pi
  • Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
  • 264 КБ вбудованої SRAM
  • Годинник реального часу (RTC)
• Регулятор напруги 3.3V 500mA
• Схема зарядки акумулятора 200 мА
• Вбудований роз'єм USB Type-C для програмування USB 1.1, працює в режимах Host і Device
• 21 багатофункціональний контакт GPIO
  • 4 x 12-розрядних входів АЦП із внутрішнім датчиком температури, 0,5 Мвиб./с
  • 16 каналів ШІМ
  • 2xUART
  • 2x I2C
  • 2x SPI
  • 8 виходів для управління діодами NeoPixel (WS2812)
• Кнопки Reset і Boot
• Світлодіоди та NeoPixel
• Роз'єм LiPo акумулятора
• Роз'єм STEMMA QT сумісний з системами Qwiic і Grove
• Інтерфейсний роз'єм SWD
• 8 Мб зовнішньої флеш-пам'яті
• Підтримувані мови програмування: CircuitPython і C/C++
• Розміри: 52 x 22,8 x 7,2 мм

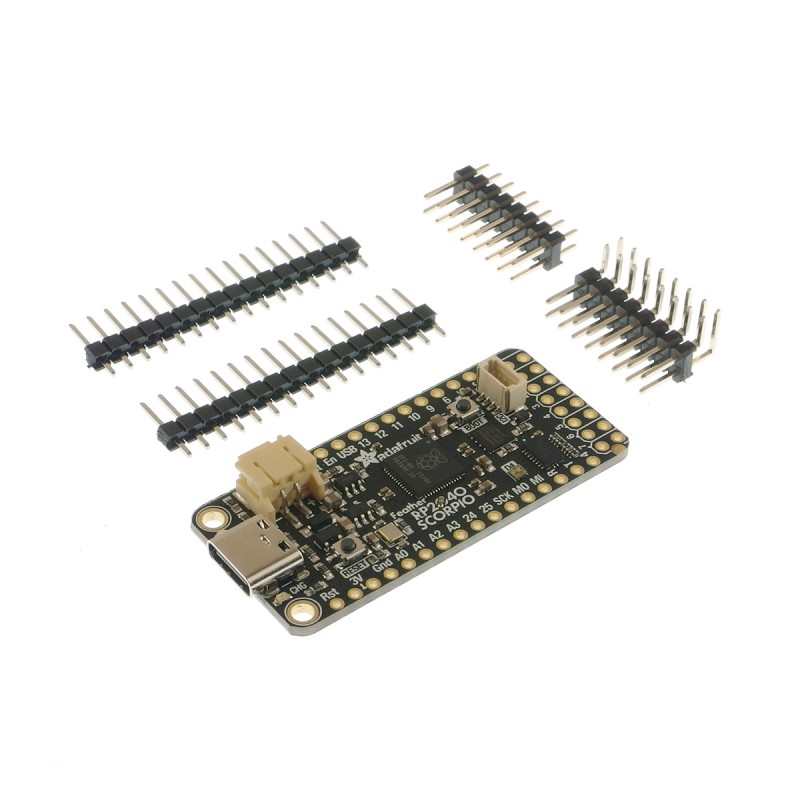

В комплекті

• Плата розробки Feather RP2040 SCORPIO
• Комплект роз'ємів
