Основна плата MicroMod для модулів з USB Type-C, 76x88 мм, 2x роз'єм M.2, 3.3 В, Qwiic, кнопки Reset і Boot

опис

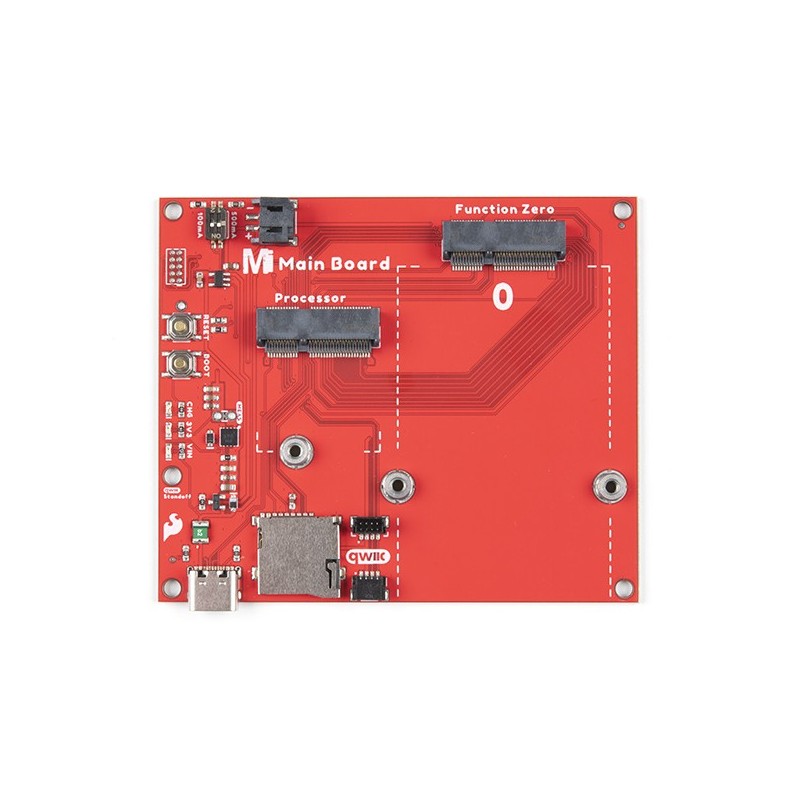

Основна плата MicroMod — це плата розширення, призначена для основних модулів MicroMod. Оснащений роз'ємом Qwiic і одним місцем для кріплення функціональних модулів. На платі є роз'єм USB Type-C, який можна використовувати для живлення, системного програмування та зв'язку. Модуль мікроконтролера та функціональний модуль підключаються до роз’ємів M.2. Крім того, на платі є кнопки Reset і Boot, схема зарядки з роз’ємом для батареї та стабілізатор напруги 3,3 В. На сторінці продукту доступний посібник із зразками програм, які допоможуть вам почати роботу з набором.

MicroMod — це екосистема, яка з’єднує головний модуль, що містить мікроконтролер, із різними периферійними пристроями через базові плати та плати розширення. Використовуючи стандарт M.2, MicroMod дозволяє легко замінити основні модулі.

Властивості

• 2x роз'єм M.2
• Роз'єм USB Type-C
• Роз'єм LiPo акумулятора
• Регулятор напруги 3.3V 1A
• 2 x роз'єм Qwiic
• Кнопки завантаження та скидання
• Схема зарядки з мікросхемою AP7361C і настроюваним струмом зарядки
• Сигнальні діоди
• Розміри: 76 x 88 мм

В комплекті

• Основна плата MicroMod Single
• 3 гвинти M2,5x3 мм
