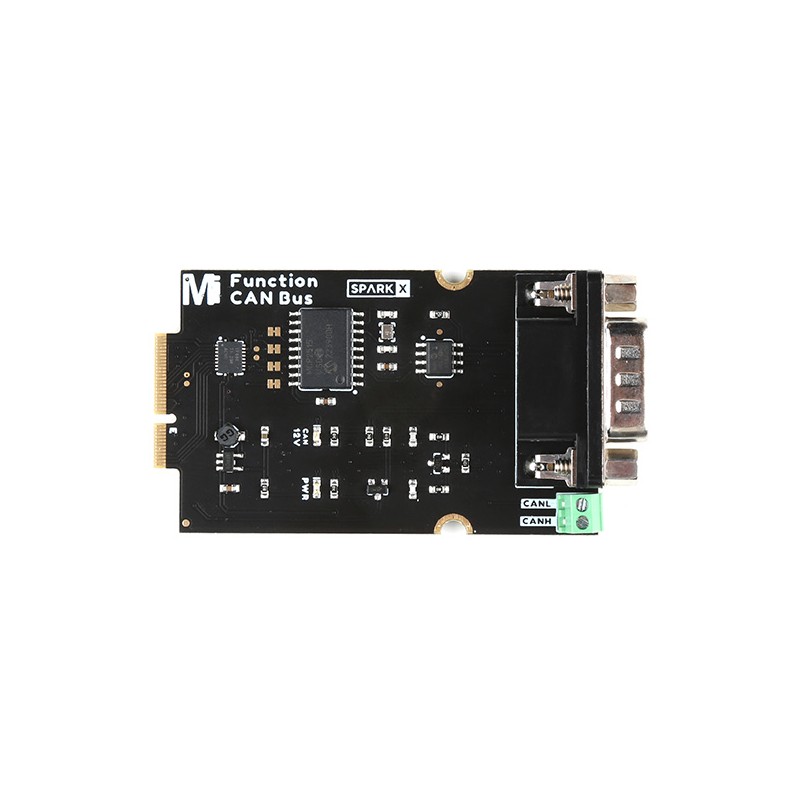

Модуль CAN MicroMod Arduino, M.2, MCP2515, 1 Мбіт/с, 120 Ом, підтримка до 112 вузлів, D-sub DB9.

опис

Функціональний модуль, призначений для плат MicroMod. Це дозволяє додати дротовий зв’язок до вашого проекту в промислових мережах CAN. Модуль має роз'єм M.2 і працює з материнськими платами MicroMod Main Board (Single) і MicroMod Main Board (Double).

Мережа контролера (шина CAN) є популярним стандартом зв’язку в усіх видах застосувань, від легкових автомобілів до керування освітленням і автоматизації будівель. Модуль використовує CAN-контролер MCP2515 разом із CAN-трансивером MCP2551. MCP2515 — це дуже популярна мікросхема шини CAN, тому доступно багато бібліотек Arduino.

На платі є два роз'єми для підключення CAN вузла. Перший - це проста 2-контактна гвинтова клема для CANH і CANL. Другий — роз’єм D-sub, призначений для використання з кабелем OBD-II — DB9. Розводку контактів роз’єму D-sub можна змінити за допомогою спаяної перемички в нижній частині плати, щоб бути сумісним з іншими CAN-кабелями «DB9», доступними на ринку. Вбудований кінцевий резистор на 120 Ом відключено за замовчуванням, але його можна під’єднати за допомогою спаяної перемички в ситуаціях, коли ви створюєте власну мережу CAN, а не вставляєте вузол у існуючу шину.

MicroMod — це екосистема, яка з’єднує головний модуль, що містить мікроконтролер, із різними периферійними пристроями через базові плати та плати розширення. Використовуючи стандарт M.2, MicroMod дозволяє легко замінити основні модулі.

Властивості

• Інтерфейс M.2 MicroMod Edge
• Автономний контролер CAN MCP2515
  • Підтримує CAN V2.0B зі швидкістю 1 Мбіт/с
  • Швидкий інтерфейс SPI (10 МГц)
• Високошвидкісний трансивер CAN MCP2551
  • Підтримує швидкість 1 Мбіт/с
  • Можливість підключення до 112 вузлів
• Кінцевий резистор 120 Ом вибирається за допомогою перемичок
• Обхід CAN-контролера з можливістю вибору перемичкою для процесорних плат із вбудованими контролерами
• Розводка роз'єму DB9 вибирається перемичками
• MOSFET підключений до контакту напруги шини DB9 для виявлення живлення від хоста
