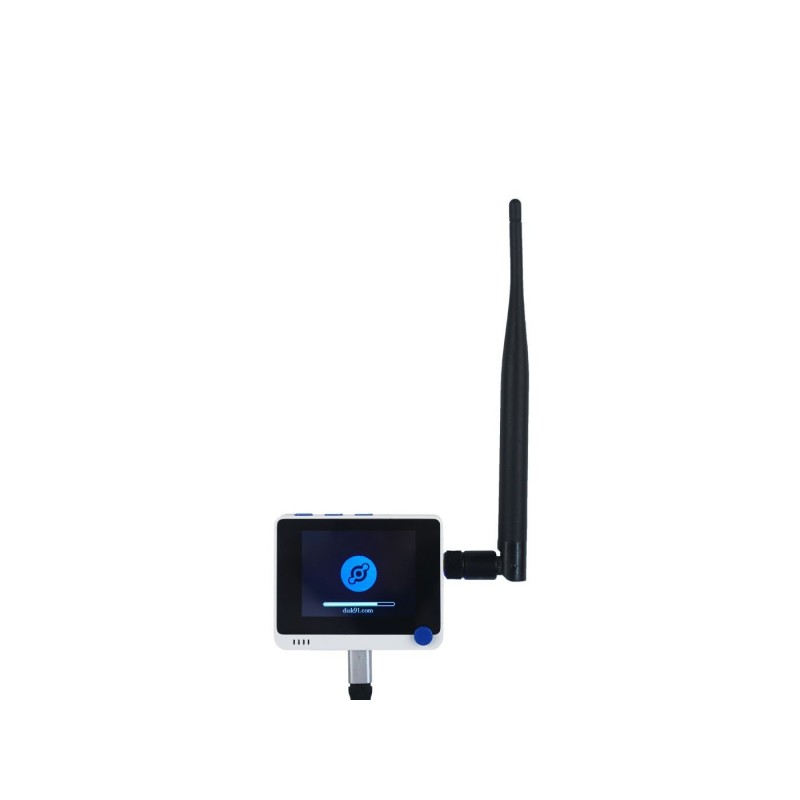

Комплект розробника Wio Terminal для IoT з LoRaWan та GNSS, 120 МГц, 4 МБ флеш-пам'яті, Wi-Fi, Bluetooth, 2,4" екран, GPS

опис

Монітор мережі LoRaWan і LongFi, який дозволяє визначати кількість точок доступу для розширення фактичного покриття мережі. Допомагає створити глобальну карту покриття, відстежуючи та відображаючи окремі точки доступу.

Він використовує комплект Wio Terminal, який підключається до мережі, починає регулярно надсилати повідомлення, а тим часом вбудований GPS отримує положення пристрою в реальному часі. Повідомлення підтверджується мережею для отримання інформації, необхідної для польового тестування. Кожне повідомлення обробляється спеціальною програмою обробки інформації, яка потім надсилається назад на пристрій. Якщо якість сигналу GPS хороша, місцезнаходження передається картографам і службам відстеження.

Термінал Wio — це набір для розробки на основі ATSAMD51 із бездротовим підключенням на базі Realtek RTL8720DN. Процесор працює на частоті 120 МГц (до 200 МГц) і має 4 МБ флеш-пам'яті. Realtek RTL8720DN підтримує як Bluetooth, так і Wi-Fi, забезпечуючи зв’язок для проектів IoT. Термінал Wio оснащений 2,4-дюймовим РК-екраном, вбудованим IMU (LIS3DHTR), мікрофоном, зумером, слотом для карток microSD, датчиком освітленості та інфрачервоним передавачем (ІЧ 940 нм). Крім того, він також має два багатофункціональні порти Grove і 40-контактний роз’єм GPIO, сумісний з Raspberry Pi.

У комплект входить шасі Wio Terminal LoRaWan. Це модуль розширення для розробки Wio Terminal, який оснащений модулями LoRa-E5 і Quectel L76-LB, що забезпечують зв'язок в мережах LoRaWan і GNSS. У поєднанні з термінальною платою Wio це дозволяє створювати компактні проекти IoT.

Властивості

Термінал Wio

• Мікрочіп ATSAMD51P19 MCU
• Ядро ARM Cortex-M4F працює на частоті 120 МГц (до 200 МГц)
• 4 МБ зовнішньої флеш-пам'яті, 192 КБ RAM
• SPI, I2C, I2S, АЦП, ЦАП, ШІМ, UART
• Бездротове підключення
• Realtek RTL8720DN
• Дводіапазонний Wi-Fi 2,4 ГГц і 5 ГГц (802.11 a/b/g/n)
• BLE5.0
• Підтримка USB OTG
• Доступні пристрої (як USB-хост): миша, клавіатура, MIDI-пристрої, ігрові контролери Xbox/PS, 3D-принтери
• Імітація пристроїв (як USB-клієнт): емуляція миші, клавіатури або пристрою MIDI
• Під час використання функції USB-хост/клієнт для живлення можна використовувати 40-контактний роз’єм на задній панелі терміналу Wi-Fi.
• Екосистема Гроув
• Понад 300 сумісних модулів Grove
• Два вбудованих багатофункціональних порти Grove можна використовувати для цифрових, аналогових, I2C і ШІМ сигналів
• 40-контактний роз'єм, сумісний з Raspberry Pi
• Можна встановити на Raspberry Pi як підлеглий пристрій
• Можливість підключення модулів Raspberry Pi HAT
• Підтримка програмного забезпечення: Arduino, MicroPython, ArduPy, AT Software, Visual Studio Code, CircuitPython

Шасі Wio Terminal LoRaWan

• Модуль LoRa-E5
• Вбудований протокол LoRaWAN, AT-команда, підтримка частоти LoRaWAN
• Широкий діапазон частот, включаючи EU868/US915/AU915/AS923/KR920/IN865
• Дальність передачі на великі відстані до 10 км
• GNSS модуль (Quectel L76-LB) підтримує GPS, ГЛОНАСС і BeiDou
• Дуже низьке енергоспоживання

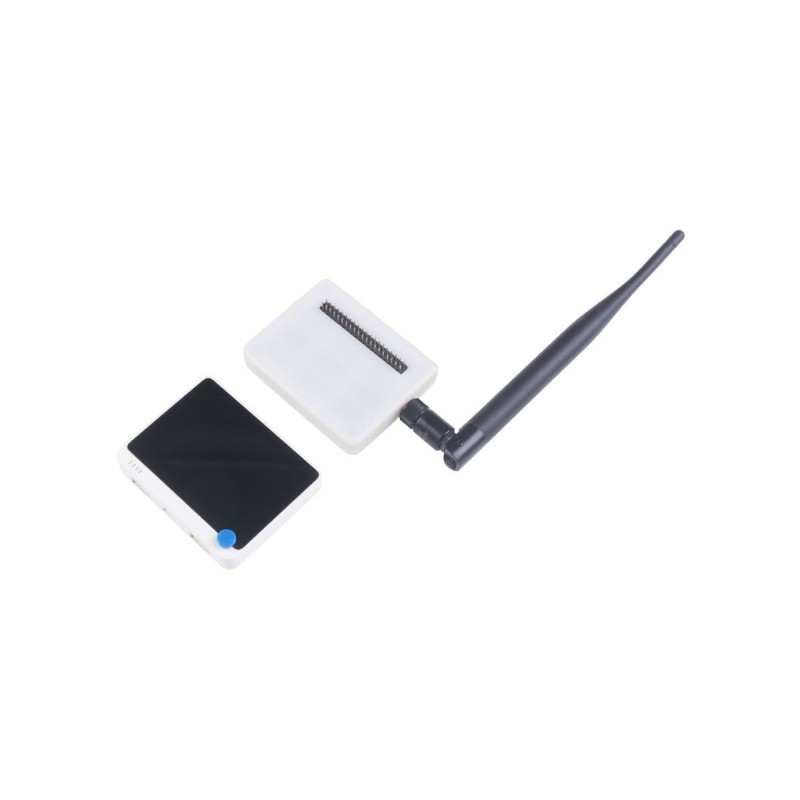

В комплекті

• Термінал Wio
• Шасі терміналу Wio - LoRa-E5 і GNSS
• Кабель USB Type-C
• Антена EU868/US915
