UPS HAT для Raspberry Pi Zero, 65x30 мм, 5 В, 2 А, I2C, підтримка літієвих батарей 3,7 В, безпечне вимкнення.

опис

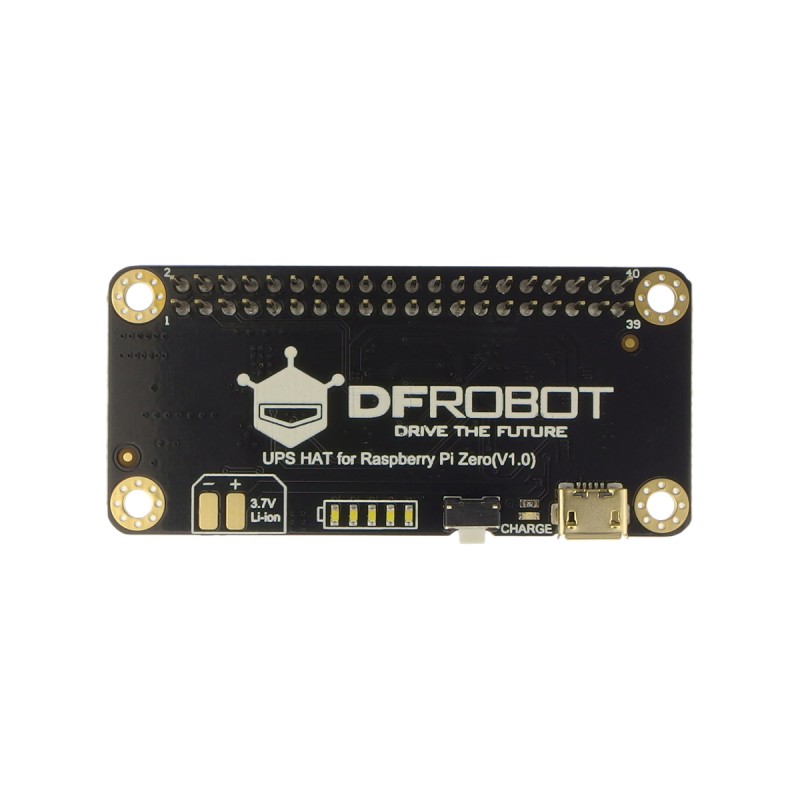

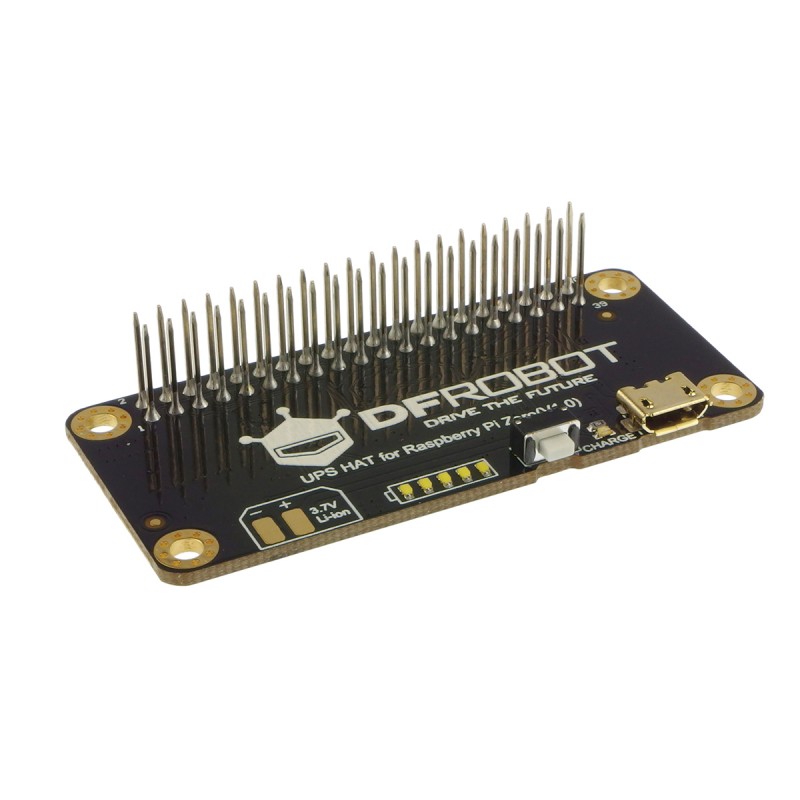

Щит UPS призначений для міні-комп’ютерів Raspberry Pi Zero. Модуль також сумісний з іншими міні-комп'ютерами серії Raspberry Pi. В основі плати лежить система вимірювання витрати заряду MAX17043 і мікроконтролер обробки даних. Для роботи необхідно підключити літієву батарею 3,7 В до мінікомп’ютера через інтерфейс I2C. Інформацію про рівень заряду акумулятора також можна отримати, зчитуючи індикаторні діоди, розташовані на платі.

Увага!

Акумулятор не входить. Його необхідно купувати окремо.

Модуль використовується для забезпечення постійного джерела живлення для Raspberry Pi протягом тривалого періоду часу, коли живлення мінікомп’ютера вимкнено, таким чином уникаючи пошкодження системи та забезпечуючи безпечне завершення роботи. Крім того, продукт можна використовувати для живлення додатків, які потребують мобільності, таких як камера Raspberry Pi, планшетний ПК або система збору польових даних.

Приклади використання та програмний код доступні на Wiki-сторінці продукту.

Властивості

• Напруга живлення: 4,5-5,5 В
• Струм джерела живлення: (рекомендуємо використовувати адаптер мінімум 2 А)
• Інтерфейс живлення: Micro USB
• Максимальний зарядний струм: 1,6 А
• Інтерфейс батареї: PH2.0-2P або паяний контакт
• Батарея: літієва 3,7 В
• Вихідна напруга: 5В
• Максимальний вихідний струм: 2 А
• Сумісний з Raspberry Pi A+/B+/2B/3B/3B+/4B
• Інтерфейс зв'язку: I2C
• Робоча температура: від -40? до 85?
• Розмір монтажних отворів: 58 x 23 мм
• Розміри: 65 х 30 мм

В комплекті

• UPS HAT для Raspberry Pi Zero
• 4 х розпірки M2,5x14
• 4 x M2,5x4 прокладка
• 4 гвинти M2,5x6
