L-подібний кронштейн для крокових двигунів NEMA 14 Pololu, алюміній 2 мм, 7,5 г, з гвинтами M3×5 мм, універсальний монтаж

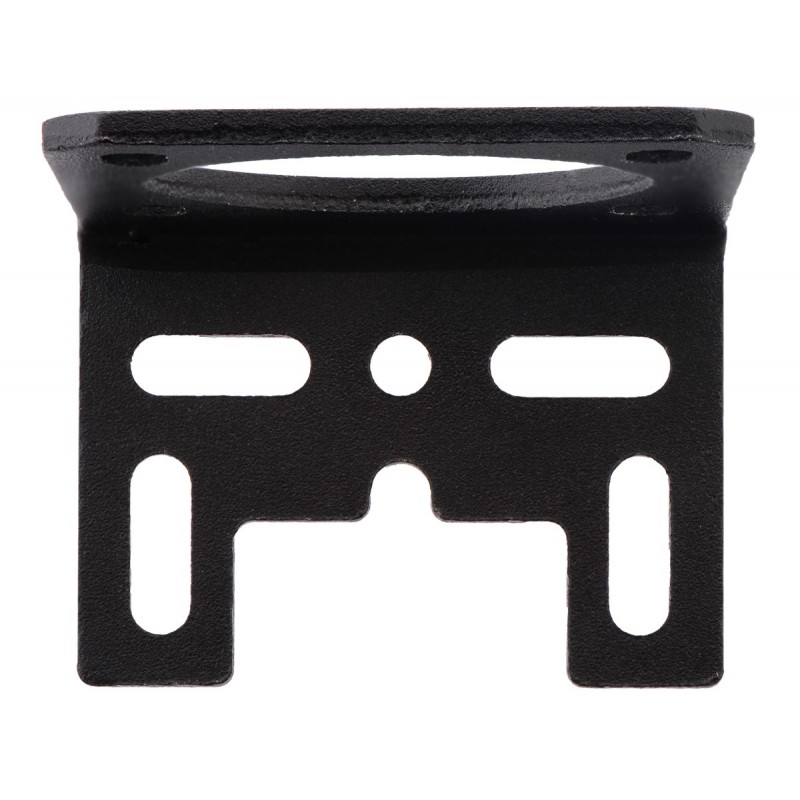

Штампований алюмінієвий L-кронштейн Pololu для крокових двигунів NEMA 14

Цей чорний анодований алюмінієвий кронштейн дозволяє надійно монтувати типові крокові двигуни NEMA 14 розміру до вашого проекту. У кронштейні є кілька пазів і отворів для різноманітних монтажних рішень, а також чотири гвинти M3×5 мм для кріплення двигуна до кронштейна.

опис

Цей легкий (приблизно 7,5 г), але міцний кронштейн виготовлений з чорного анодованого алюмінію товщиною 2 мм і спеціально розроблений для роботи з типовими отворами для кріплення передньої панелі крокових двигунів NEMA 14. Прорізи, через які двигун кріпиться до кронштейна, забезпечують 2 мм зазору для точного налаштування положення, а чотири 5-мм гвинти M3 включені для кріплення двигуна до кронштейна. Ці гвинти M3 працюють з усіма кроковими двигунами NEMA 14, які ми маємо (позиції № 1207, № 1208 та № 1209); При використанні цього кронштейна з кроковими двигунами інших постачальників можуть знадобитися інші гвинти. Інша сторона кронштейна містить різноманітні прорізи та отвори, які можна використовувати з гвинтами №4 і М3.

Завантажити

• Розмірна схема штампованого алюмінієвого L-кронштейна Pololu для крокових двигунів NEMA 14
