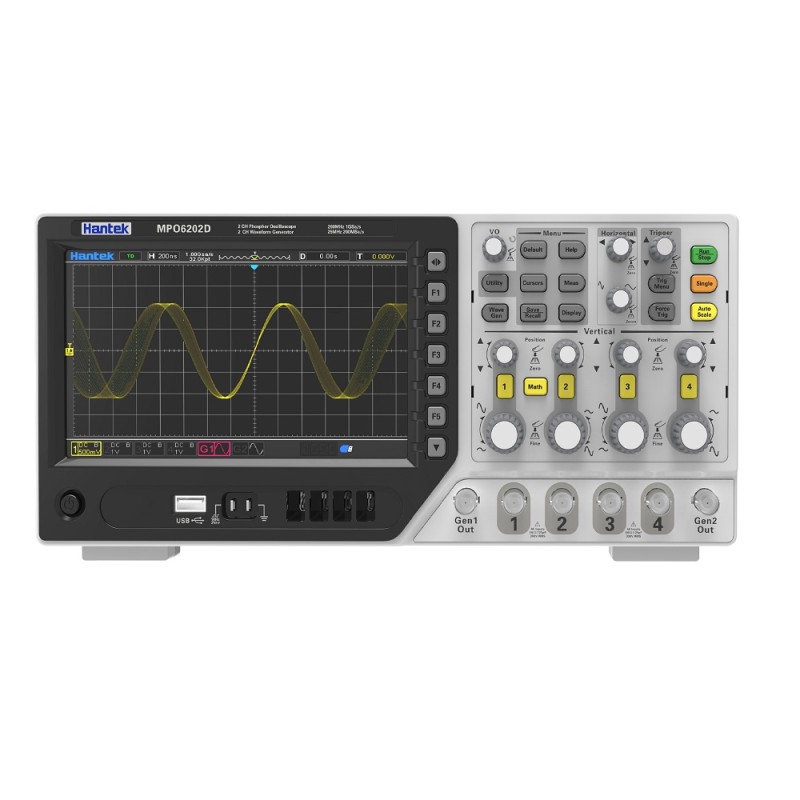

Цифровий осцилограф 200 МГц RMS 2 канали з 7" TFT LCD, 1 Гвиб/с, USB, 64 МБ пам'яті, для аналізу сигналів

опис

Цифровий осцилограф є надійним вимірювальним інструментом, який дозволяє точно аналізувати електричні сигнали. Оснащений 7-дюймовим кольоровим РК-дисплеєм TFT з роздільною здатністю 800 x 480 пікселів, він забезпечує чітке зображення та регульовану яскравість підсвічування, що полегшує роботу навіть при мінливих умовах освітлення. Крім того, він має вбудовану сенсорну панель, що полегшує керування пристроєм. Осцилограф має два канали вимірювання, що дозволяє проводити одночасний аналіз двох сигналів, і вражаючі робочі параметри, включаючи широку смугу пропускання 200 МГц, частоту дискретизації 1 Гвиб./с і буфер пам'яті ємністю 64 МБ.

Осцилограф оснащений розширеними функціями, які полегшують аналіз сигналу, наприклад автоматичне налаштування, вимірювання різних параметрів напруги та часу, аналіз ШПФ і запис форми сигналу. Інтерфейс USB також забезпечує зв'язок з ПК, що дозволяє проводити подальший аналіз даних і архівувати результати вимірювань. Це універсальний інструмент, який знаходить застосування в різних сферах, таких як телекомунікації, електроніка, вбудовані системи, наукові дослідження та освіта. Завдяки високій якості та надійності його цінують професіонали та любителі в усьому світі.

Властивості

Осцилограф

• Кількість каналів: 2
• Частота дискретизації: 1GSa/s
• Вхідний зв'язок: DC, AC, GND
• Вхідний імпеданс: 1MΩ±2% ‖20pF±3pF
• Коефіцієнт затухання зонда: 1X, 10X, 100X, 1000X
• Номінальна напруга: 300 В CAT II
• Максимальна вхідна напруга: 300VRMS (10X)
• По горизонталі
  • Інтерполяція сигналу: (sin x)/x
  • Максимальна довжина запису: 64M
  • Діапазон горизонтальної шкали: 2 нс/діл. ~ 100 с/діл
  • Зсув нуля: ±0,5 поділок х мінімальний часовий механізм
  • Точність вимірювання частоти дискретизації та часу затримки: ±25ppm
• По вертикалі:
  • Діапазон частот: 200 МГц
  • Час наростання: 1,8 нс
  • Вертикальна роздільна здатність: 8 біт, вибірка кожного каналу здійснюється одночасно
  • Вертикальна чутливість: від 500 мкВ/под. до 10 В/под
  • Діапазон зміщення ≥ 122 мВ/под., ±1 В, <1,2 мВ/под. ±50 В
  • Обмеження пропускної здатності: 20 МГц
  • ШПФ аналіз
• Запуск:
  • Тип тригера: фронт, ширина імпульсу, нахил, час очікування, вікно, шаблон
  • Діапазон рівня запуску: ±5 поділок від центру екрана
  • Режим запуску: автоматичний, нормальний, одиночний
  • Тримайте діапазон від 8 нс до 10 с
• Вимірювання
  • Різниця напруг між курсорами △В
  • Різниця в часі між курсорами △T
  • Зворотне значення △T, у герцах (1/△T)
  • Автоматичне вимірювання: частота, період, середнє, від піку до піку, RMS, мінімум, mixmum, час наростання, час спаду, + ширина, - ширина, база, вершина, середина, амплітуда, перевищення, попереднє виведення, різниця фаз наростаючого фронту, різниця фаз спадаючого фронту, + навантаження, - навантаження, середнє значення періоду, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF

Загальні параметри

• Кольоровий TFT РК-дисплей 7" з роздільною здатністю 800 x 480 пікселів і ємнісною сенсорною панеллю
• Інтерфейс: USB-хост, USB-пристрій, LAN
• Вихідна напруга: 2Vpp вхід ≥1MΩ навантаження
• Частота: 1 кГц
• Потужність: 100-120 В змінного струму (±10%), від 45 Гц до 440 Гц, CATⅡ, 120-240 ВACRMS (±10%), від 45 Гц до 66 Гц, CATⅡ
• Споживана потужність: <30 Вт
• Запобіжник Т, 3,15А, 250В, 5х20мм
• Робоча температура: від 0 до 50 °C
• Розміри 318 х 140 х 150 мм
• Вага: 2900г

В комплекті

• Осцилограф
• Вимірювальні кабелі
• кабель USB
• LAN кабель
• Шнур живлення
