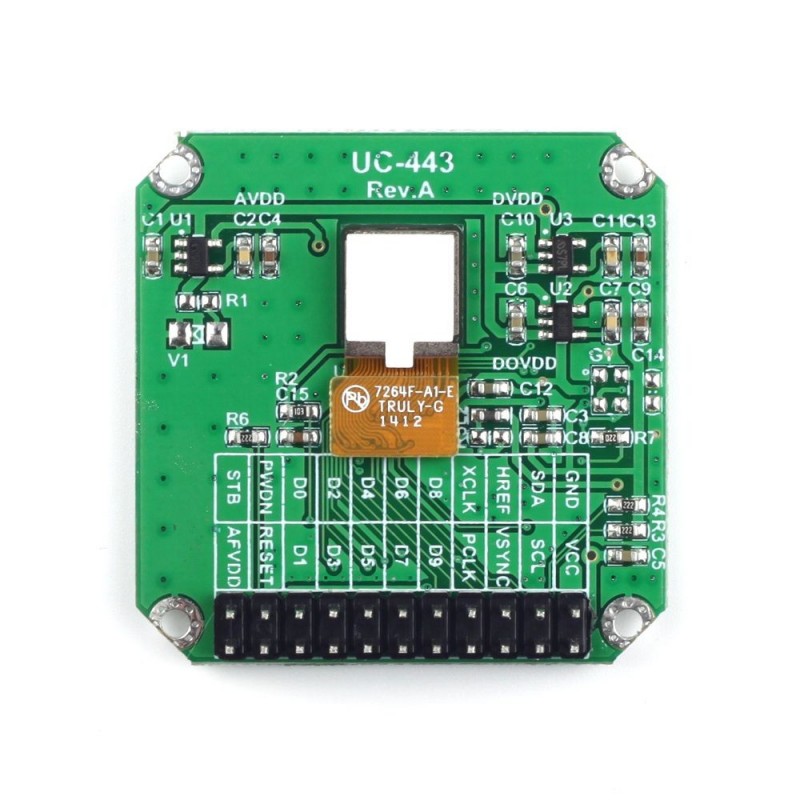

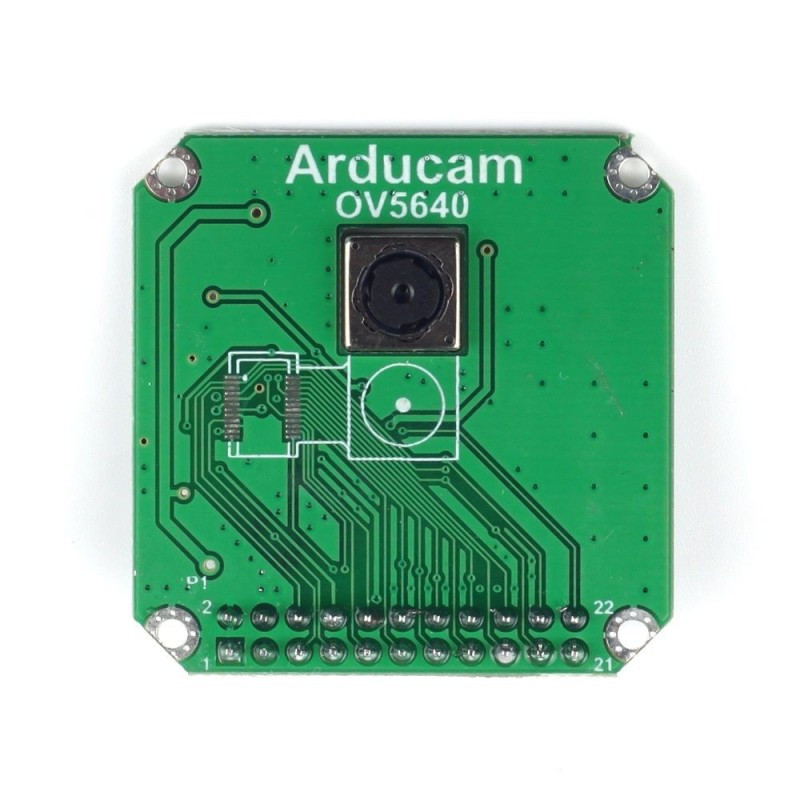

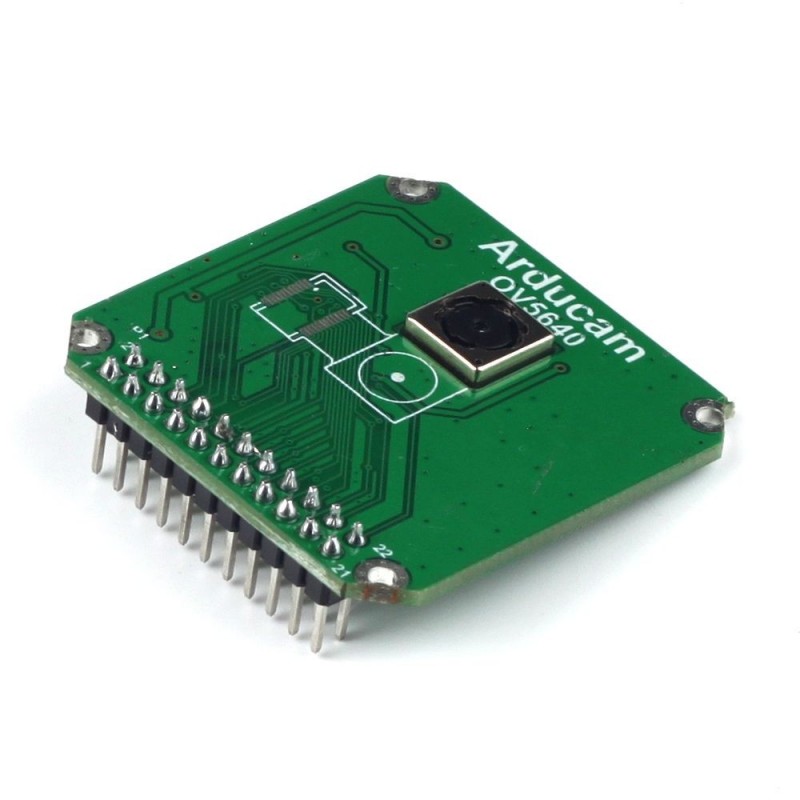

Модуль камери Omnivision OV5640 5 Мп з інтерфейсом SCCB, 15 к/с, 2592x1944, AEC, AWB, стиснення даних, ArduCAM

опис

Модуль камери на базі Omnivision OV5640 з роздільною здатністю 5 MPx з виведенням JPEG. Датчик зображення — це низьковольтний високопродуктивний 1/4-дюймовий датчик CMOS, який забезпечує повну функціональність за допомогою технології OmniBSI. Він дозволяє отримувати повнокадрові, субдискретизовані, віконні або вільно масштабовані 8-бітні/10-бітні зображення в різноманітних форматах через інтерфейс послідовної шини керування камерою (SCCB).

OV5640 має масив зображень, здатний працювати зі швидкістю до 15 кадрів в секунду (fps) з роздільною здатністю 5 MPx з повним контролем користувача над якістю зображення, форматуванням і виведенням. Усі необхідні функції обробки зображень, включаючи контроль експозиції, гамму, баланс білого, насиченість кольору, керування відтінком, видалення дефектних пікселів, видалення шуму тощо, програмуються через інтерфейс SCCB або вбудований мікроконтролер. OV5640 також містить механізм стиснення для збільшення обчислювальної потужності. Крім того, датчики зображення Omnivision використовують технологію, розроблену для покращення якості зображення шляхом зменшення або усунення типових джерел світлового/електричного забруднення зображення, таких як шум, розмазування тощо, для створення чистих, повністю стабільних кольорових зображень.

Модуль можна використовувати з ArduCAM USB Shield або USB3.0 Camera Shield та іншими платформами, такими як плата розробки Freescale i.MX6.

Властивості

• Автоматичний контроль експозиції (AEC), контроль балансу білого (AWB), функції ABF, ABLC
• Програмована частота кадрів
• Програмована якість кольору: насиченість, відтінок, гамма, лінзова корекція, шумозаглушення
• Підтримувані формати:
  • RAW RGB
  • RGB565/555/444
  • CCIR656
  • YUV422/420
  • YCbCr422
• Підтримується опція зйомки стоп-кадрів
• Підтримується режим світлодіодного спалаху або стробоскопа
• Підтримує внутрішню та зовнішню кадрову синхронізацію для режиму експозиції
• Підтримує мінімізацію артефактів під час підвибірки
• Підтримує стиснення вихідних даних
• Інтерфейс SCCB
• Цифровий відеопорт (DVP), паралельний інтерфейс і подвійний інтерфейс MPIC
• Вбудований регулятор напруги 1,5 В для основного живлення
• Матриця: OV5640
• Розмір активної матриці: 2592 x 1944 пікселів
• Вихідний формат: 8/10 біт RGB RAW
• Розмір лінзи: 1/4"
• Кут огляду об'єктива: 24 градуси
• Вхідна тактова частота: 6~27 МГц
• Максимальна частота обробки кадрів:
  • QSXGA (2592x1944): 15 кадрів/с
  • 1080p: 30 кадрів в секунду
  • 1280x960 45 кадрів в секунду
  • 720p: 60 кадрів/с
  • VGA (640x480): 90 кадрів в секунду
  • QVGA (320x240): 120 кадрів в секунду
• Розмір пікселя: 1,4 мкм x 1,4 мкм
• Діапазон робочих температур:
  • Робочі температури: від -30 С до 70 С
  • Робоча температура для стабільного зображення: від 0 C до 50 C
• Джерело живлення:
  • Напруга 1,5 В для сердечника датчика (вбудований регулятор)
  • Напруга живлення: від 2 до 3,0 В (2,8 В типово)
  • Вхід/вихід: 1,8 В / 2,8 В
