Модуль приймача CAN TJA1051T/3 для систем 12/24 В, швидкість до 5 Мбіт/с, низький рівень ЕМІ, розміри 20,3x20,2x4 мм, підключення

опис

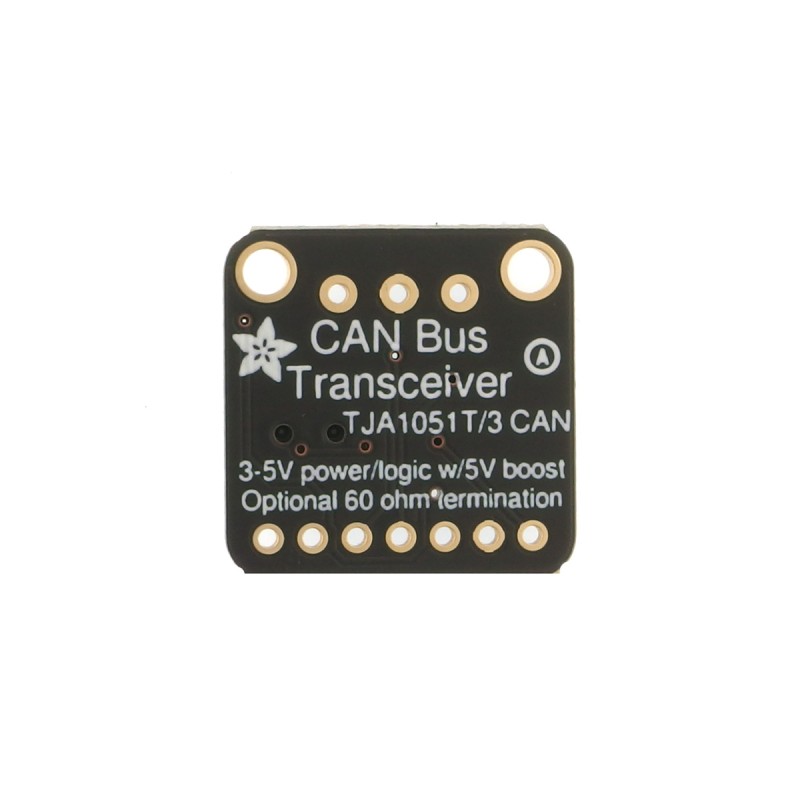

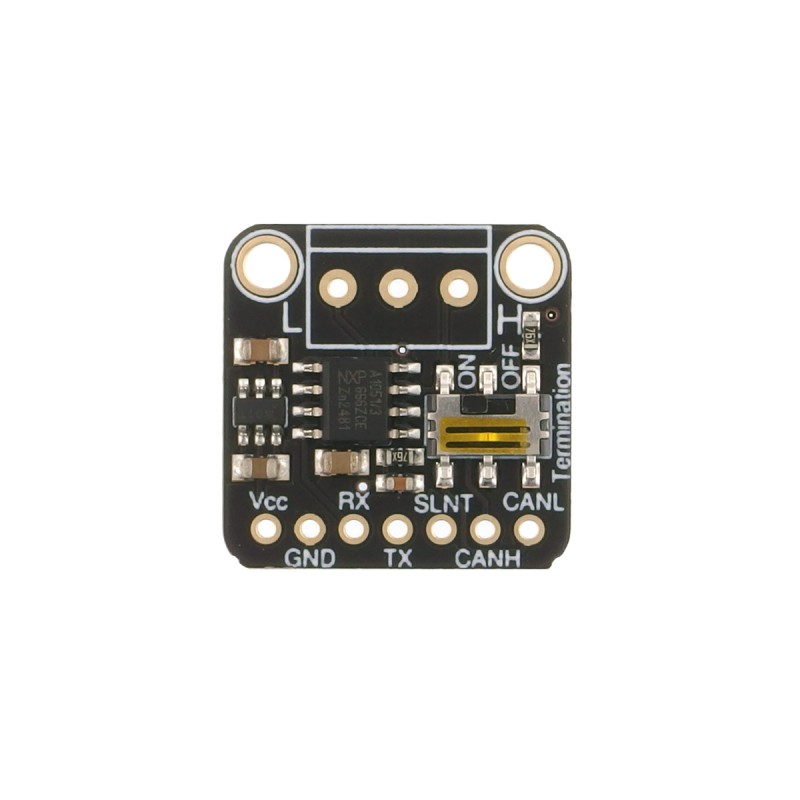

Модуль трансивера CAN на основі мікросхеми TJA1051T/3. Дозволяє підключати плату з вбудованою підтримкою CAN (трансивер перетворює сигнали 3 В на диференціальні сигнали CAN) до мережі пристроїв.

CAN Bus — це стандарт мережі, спочатку розроблений для автомобілів. Зараз він широко використовується для роботів або сенсорних мереж, які потребують кращого діапазону та адресації, ніж I2C, і не мають контактів або обчислювальної потужності для зв’язку через Ethernet. CAN — це диференціальний 2-провідний інтерфейс, що означає, що він дозволяє передавати дані на великі відстані та захищений від перешкод. Завдяки механізму виявлення зіткнень будь-який пристрій може почати передачу в будь-який момент, а в разі зіткнення передача буде призупинена, доки канал не звільниться.

Конвертер знайде застосування в проектах, що вимагають стабільного зв'язку з багатьма пристроями на великих відстанях. Повна документація та приклади програм доступні на сторінці продукту.

Властивості

• Повна відповідність стандарту ISO 11898-2:2003
• Гарантія правильного часу передачі на швидкості до 5 Мбіт/с у швидкій фазі CAN FD
• Підходить для систем 12В і 24В
• Низьке електромагнітне випромінювання (EME) і висока електромагнітна стійкість (EMI)
• Вхід VIO на TJA1051T/3 і TJA1051TK/3 дозволяє пряме підключення до мікроконтролерів від 3 В до 5 В
• Трансивер від’єднується від шини, коли він не живиться
• Висока стійкість до електростатичного розряду (ESD)
• Виводи шини захищені від перехідних процесів
• Виявлення зниженої напруги на контактах VCC і VIO
• Тепловий захист
• Гвинтовий роз'єм для підключення до мережі CAN
• Перемикач для відключення двох резисторів 60 Ом (з'єднаних послідовно)
• Розміри продукту: 20,3 x 20,2 x 4,0 мм

В комплекті

• Модуль CAN Pal
• 3-контактний гвинтовий роз'єм
• 8-контактний золотистий роз'єм
