Комплект модулів для Raspberry Pi Nvidia Qwiic pHAT v2.0, 40-контактний роз'єм, OLED-дисплей, датчики VCNL4040, BME280, CCS811,

опис

Стартовий набір з модулями Qwiic, призначений для роботи з Raspberry Pi. Набір складається з екрану Raspberry Pi зі стандартним 40-контактним роз’ємом і чотирма роз’ємами Qwiic, OLED-дисплея, датчика відстані VCNL4040 і датчиків навколишнього середовища. Все це можна легко підключити завдяки кабелям довжиною 50 см і 100 см.

Модуль заснований на 40-контактному роз'ємі, що означає, що його можна використовувати не тільки з Raspberry Pi, але і з усіма комплектами розробки, оснащеними цим роз'ємом, наприклад, Nvidia Jetson Nano. Виробник також надає широку підтримку у вигляді бібліотек і коротких посібників.

Властивості

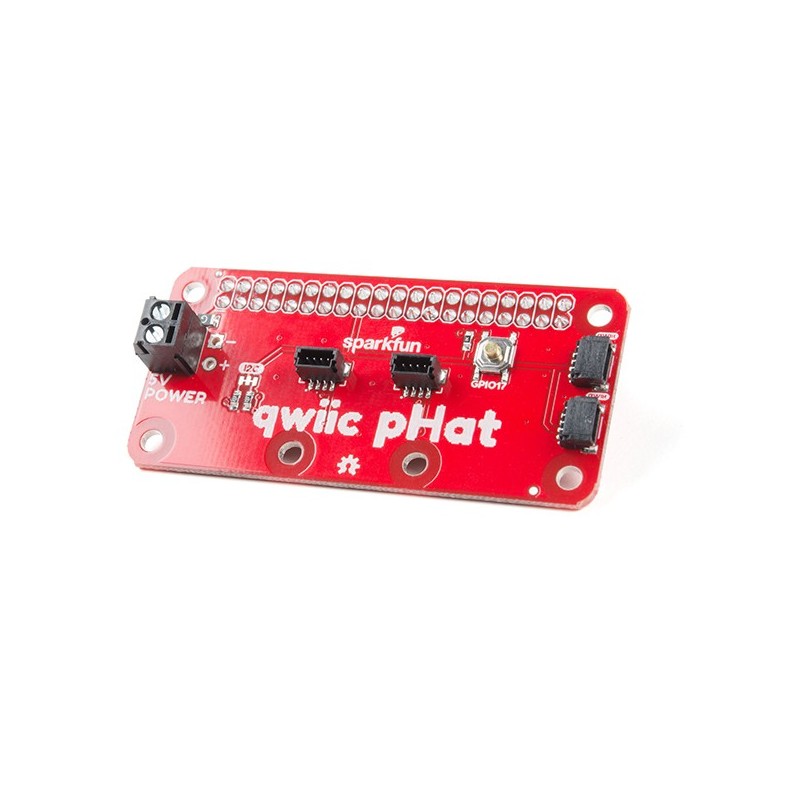

Qwiic pHAT v2.0

• 4 x роз'єм Qwiic
• Гвинтова клема 5В
• Кнопка загального призначення
• 40-контактний роз'єм, сумісний з HAT

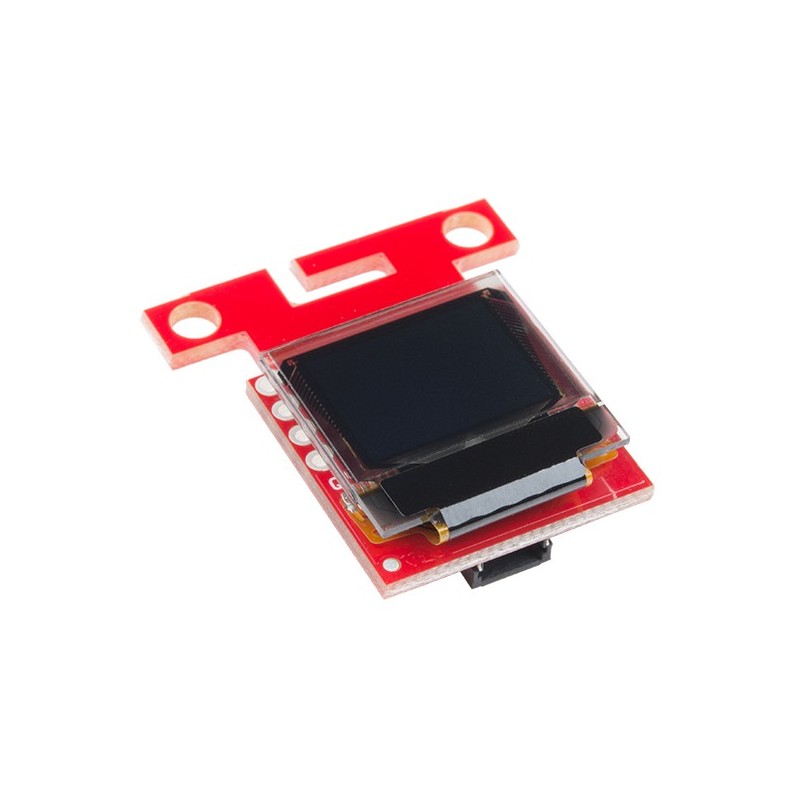

Micro OLED Breakout

• Діагональ: 0,66 дюйма
• Роздільна здатність: 64 x 48 пікселів
• Інтерфейс: I2C
• Драйвер: SSD1306
• Роз'єм Qwiic
• Виготовлений за технологією OLED
• Текстовий дисплей: білий колір
• Напруга живлення: 3,3 В

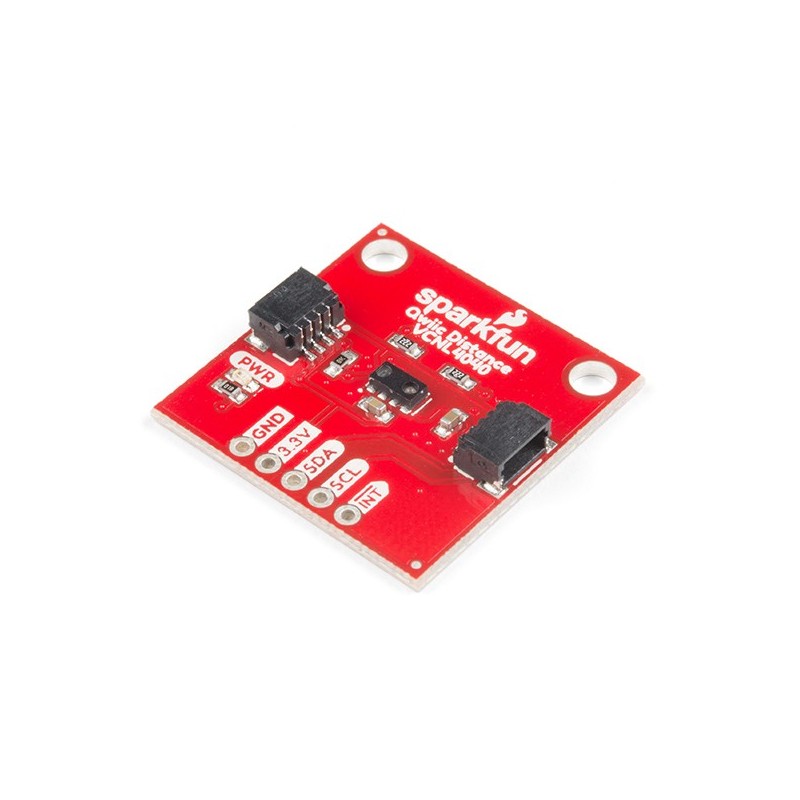

Прорив датчика наближення

• Діапазон: 20 см
• Інтегровані модулі: інфрачервоний передавач (IRED), датчик зовнішнього освітлення (ALS), датчик наближення (PS)
• ALS і PS у паралельній структурі
• Без мертвої зони
• Робоча напруга: 3,3 В
• Адреса I2C: 0x60
• 2 x роз'єми Qwiic

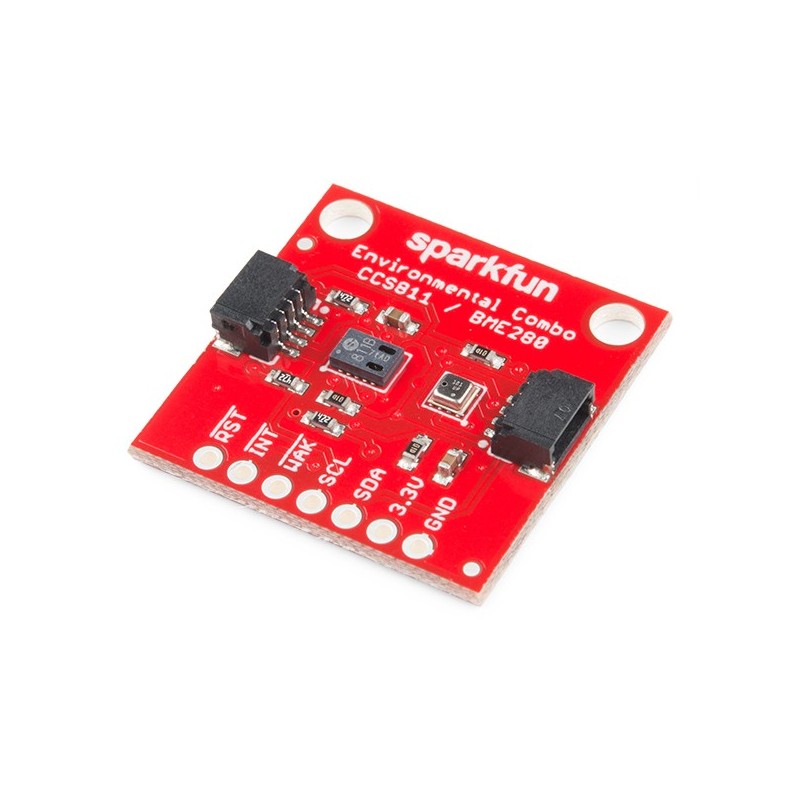

Екологічний комбо-прорив

• Датчик якості повітря (CCS811)
  • Дозволяє виявити вуглекислий газ (CO2), метан та інші летючі органічні сполуки
• Датчик тиску, вологості та температури повітря (система BME280)
  • Діапазон вимірювання температури: від -40 С до 85 С
  • Діапазон вимірювання вологості: 0 - 100% RH, = -3% від 20-80%
  • Діапазон вимірювання тиску: від 30000 Па до 110000 Па
  • Діапазон вимірювання висоти: від 0 до 9,2 км, точність до 1 м на рівні моря, 2 м на висоті 9,2 км.
• Роз'єми, сумісні з Qwiic
• Напруга живлення: 3,3 В

В комплекті

• SparkFun Qwiic pHAT v2.0 для Raspberry Pi
• SparkFun Micro OLED Breakout (Qwiic)
• SparkFun Proximity Sensor Breakout - 20 см, VCNL4040 (Qwiic)
• SparkFun Environmental Combo Breakout - CCS811/BME280 (Qwiic)
• 2 x кабель Qwiic - 50 мм
• 2 x кабель Qwiic - 100 мм
