Контролер двигуна постійного струму Pololu G2 18v25, 6,5-30 В, 25 А, H-bridge, USB, I2C, захист від короткого замикання

опис

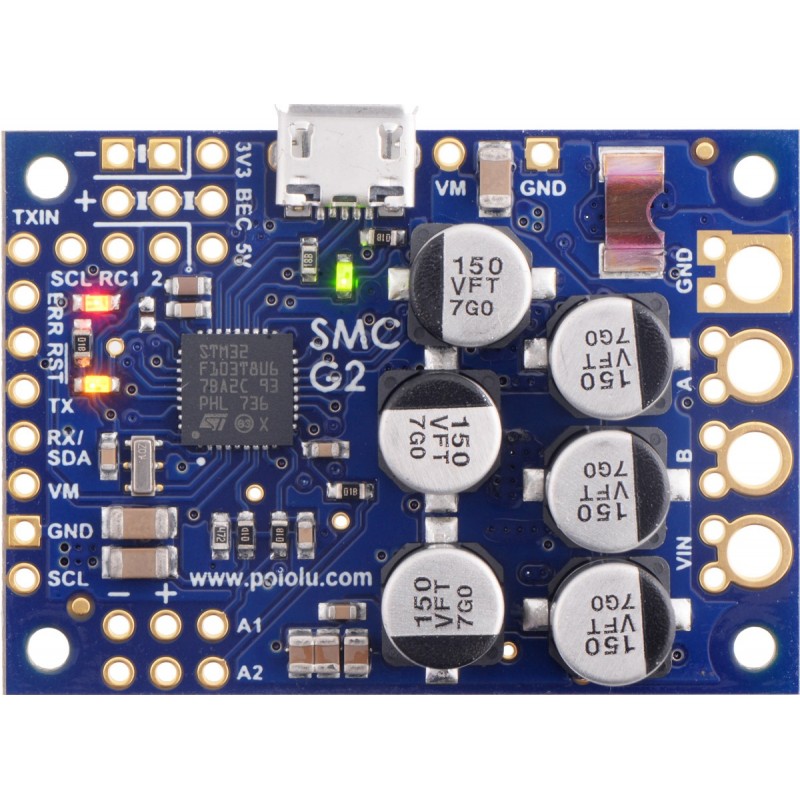

Pololu G2 18v25 High Power — це H-мостовий контролер двигуна постійного струму на основі транзисторів N-MOSFET. Модуль може живитися від напруги в діапазоні 6,5...30 В. Максимальний тривалий струм, що живить двигун постійного струму, становить 25 А. Контролер не потребує додаткового охолодження. Модуль контролера має схему для вимірювання струму, який споживає двигун, що дозволяє встановити обмеження струму. Двигун керується сигналом RC, через I2C, UART, USB або аналоговий інтерфейс. Логічна частина контролера працює від напруги 3,3 В. Оновлення та налаштування програмного забезпечення контролера здійснюється через інтерфейс USB.

Увага!

У комплект не входить USB кабель. Його необхідно купувати окремо.

Властивості

• Напруга живлення: від 6,5 В до 30 В (абсолютний максимум)
• Постійний вихідний струм: 25 А
• Регульоване максимальне прискорення та уповільнення
• Регульована стартова і максимальна швидкість
• Можливість гальмування або руху накатом
• Калібрування входу для аналогових і RC сигналів
• Регульований поріг і реакція на перегрівання
• Регульована частота ШІМ від 1,13 кГц до 22,5 кГц
• Індикатор помилки, підключений до цифрового виходу ERR
• Захист від зворотної напруги
• Захист від короткого замикання
• Схема вимірювання струму двигуна
• Логіка контролера з живленням 3,3 В
• Розміри: 43,2 x 30,5 x 10,7 мм
• Вага: 9,7 г

В комплекті

• Модуль контролера Pololu G2 18v25
• 2 x 2 контактний гвинтовий з’єднувач
• 2 штифтові роз'єми із золотим контактом
• Джемпер
