Подвійний драйвер двигуна постійного струму Pololu MAX14870 для Raspberry Pi, 4,5-36 В, 1,7 А, захист від зворотної напруги,

опис

Подвійний драйвер двигуна MAX14870 — це компактний подвійний драйвер двигуна постійного струму, сумісний з Raspberry Pi і підключається безпосередньо до контактів GPIO міні-комп’ютера. Дозволяє керувати двома двигунами постійного струму з напругою в діапазоні 4,5-36 В. В основі контролера лежать два H-моста MAX14870, завдяки яким з кожного каналу може брати струм 1,7 А (2,5 А в піку). Плата має захист від зворотного підключення живлення. Можливе живлення плати Arduino від спільного з двигунами джерела живлення через додатковий перетворювач (не входить в комплект).

Модуль був розроблений для нових міні-комп’ютерів Raspberry Pi у версіях з 40-контактним роз’ємом: модель B+,Модель А+, Raspberry Pi 2 Model B і Raspberry Pi 3 Model B.

Увага!

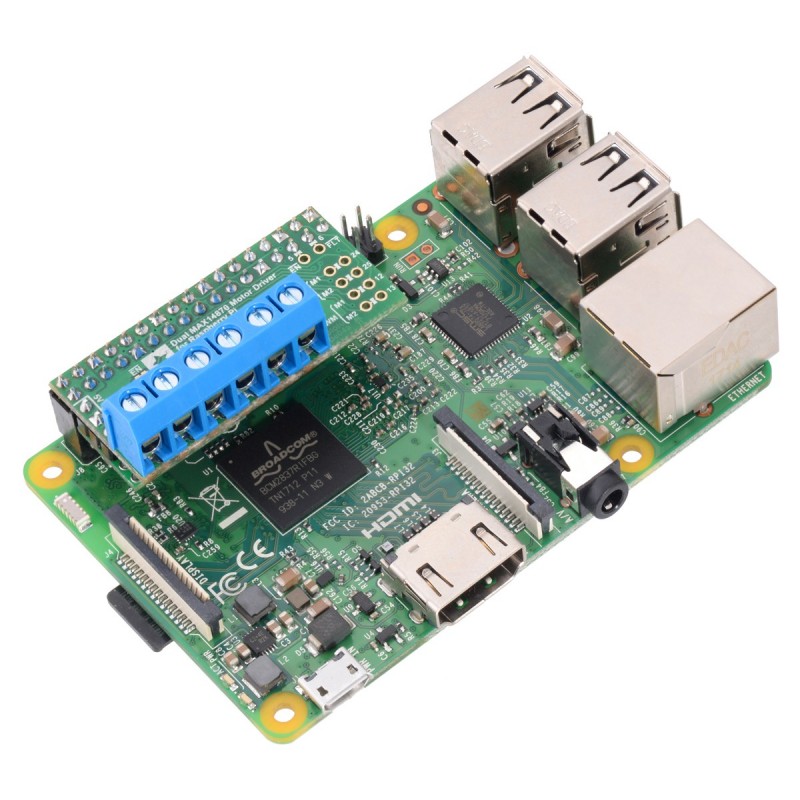

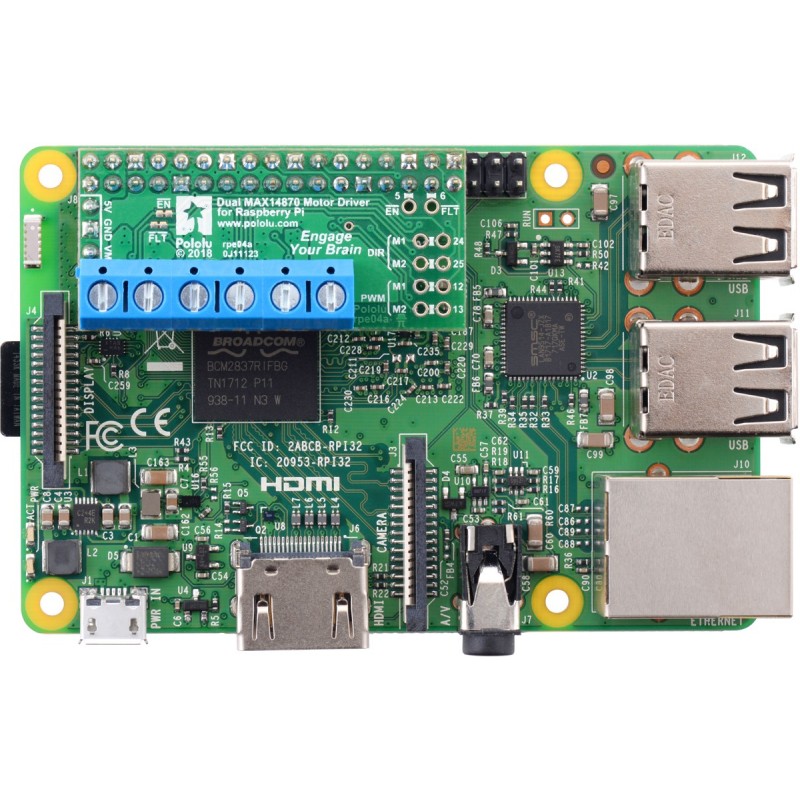

Комп’ютер Raspberry Pi, зображений на фотографіях, не входить до комплекту та купується окремо.

Властивості

• Подвійний драйвер двигуна постійного струму, сумісний з Raspberry Pi
• Напруга живлення двигуна 4,5-36В
• Максимальний безперервний струм 1,7 A (2,5 A пік)
• Частота сигналу ШІМ до 50 кГц
• Можливість живлення Raspberry Pi від того ж джерела, що й двигуни, за допомогою додаткового перетворювача (наприклад, D24V10F5 або D24V22F5)
• Бібліотека Python, сумісна з драйвером
• Захист від зворотної напруги
• Вихід обмеження похибки перевантаження по струму або перегріву
• Розміри: 43,2 х 20,3 х 11,6 мм
• Вага: 4,8 г

В комплекті

• Зібраний драйвер двигуна Pololu Dual MAX14870 для Raspberry Pi
