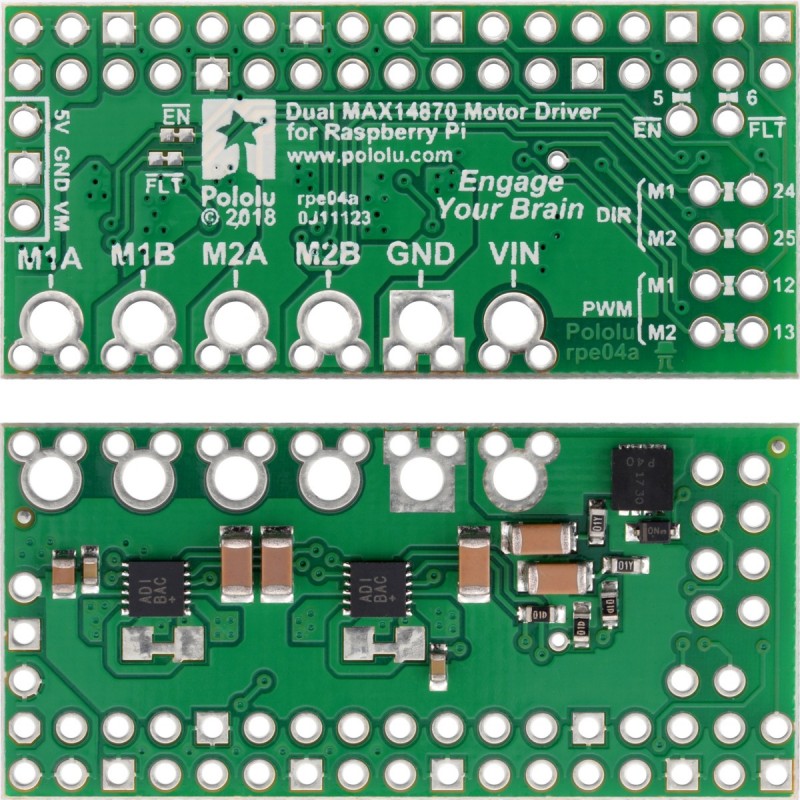

Подвійний драйвер двигуна постійного струму Pololu MAX14870 для Raspberry Pi, 4,5-36 В, 1,7 А, захист від зворотної напруги,

опис

Подвійний драйвер двигуна MAX14870 — це компактний подвійний драйвер двигуна постійного струму, сумісний з Raspberry Pi і підключається безпосередньо до контактів GPIO міні-комп’ютера. Дозволяє керувати двома двигунами постійного струму з напругою в діапазоні 4,5...36 В. В основі контролера лежать два H-моста MAX14870, завдяки яким з кожного каналу може виводитися струм 1,7 А (2,5 А в піку). Плата має захист від зворотного підключення живлення. Можливе живлення плати Raspberry Pi від спільного з двигунами джерела живлення через додатковий перетворювач (не входить в комплект).

Модуль був розроблений для нових міні-комп'ютерів Raspberry у версіях з 40-контактним роз'ємом: модель B+, Модель А+, Raspberry Pi 2 Model B, Raspberry Pi 3 Model B, Raspberry Pi 3 Model A+ і Raspberry Pi 3 Model B+

Властивості

• Подвійний драйвер двигуна постійного струму, сумісний з Raspberry Pi
• Напруга живлення двигуна 4,5-36 В
• Максимальний безперервний струм 1,7 A (2,5 A пік)
• Частота сигналу ШІМ до 50 кГц
• Можливість живлення Raspberry Pi від того ж джерела, що й двигуни, за допомогою додаткового перетворювача (наприклад, D24V10F5 або D24V22F5)
• Бібліотека Python, сумісна з драйвером
• Захист від зворотної напруги
• Вихід обмеження похибки перевантаження по струму або перегріву
• Розміри: 43 х 16,5 мм
• Вага: 3,2 г

В комплекті

• Подвійний драйвер двигуна Pololu MAX14870
• Гвинтові з'єднання
• Гніздо Goldpin 2x17 pin
