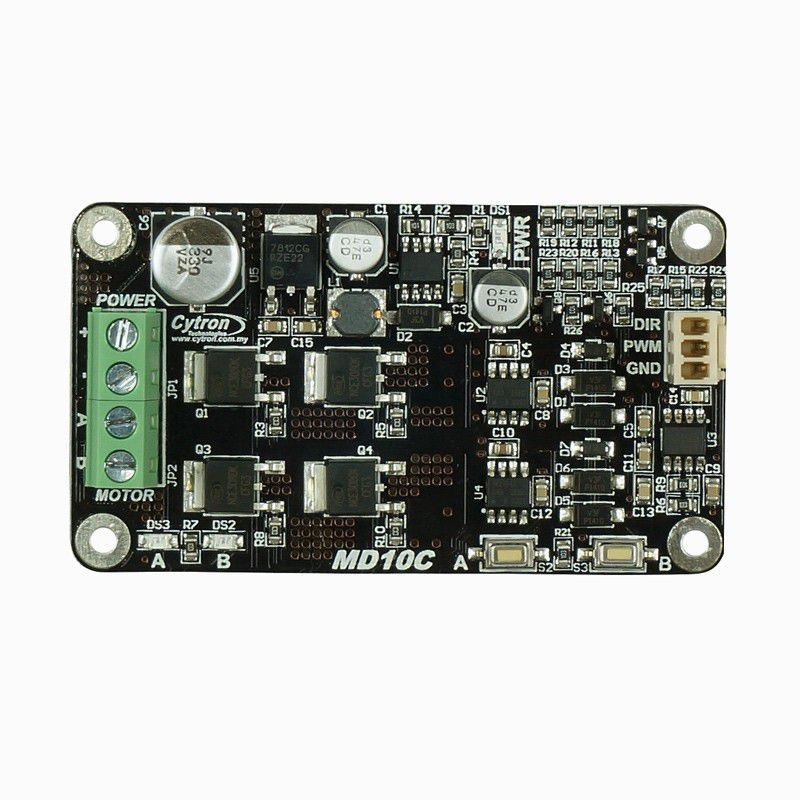

Одноканальний драйвер двигуна постійного струму Arduino MD10C R3.0, 5-30 В, 13 А, ШИМ до 20 кГц, кнопки керування, компактний

опис

Драйвер одноканального двигуна постійного струму. Дозволяє контролювати рух двигунів з напругою живлення від 5 до 30 В і струмом споживання до 13 А (постійний струм). Управління може здійснюватися за допомогою ШІМ-сигналу або за допомогою вбудованих кнопок, які дозволяють дуже легко тестувати приводи без необхідності підключення контролера. Контролер використовує компоненти, які забезпечують швидкий час відгуку. Модуль може працювати з системами 3,3 В і 5 В, що робить його сумісним з усіма популярними розробними платами. Бібліотека Arduino та посібник користувача доступні в репозиторії GitHub.

Властивості

• Одноканальний драйвер двигуна постійного струму
• Напруга живлення двигуна від 5 В до 30 В
• Максимальний тривалий струм до 13 А і піковий струм 30 А (10 секунд)
• Керуюча напруга 3,3 В або 5 В
• Використовувані компоненти забезпечують швидкий час відгуку
• Радіатор не потрібен
• Гвинтовий роз'єм для підключення живлення та двигуна
• Кнопки управління
• 3-контактний роз'єм управління (DIR, PWM, GND)
• Регулювання швидкості за допомогою сигналу ШІМ до 20 кГц
• Розміри: 75 х 43 мм

В комплекті

• Контролер двигуна постійного струму MD10C R3.0 10A
• PCB Connector 2510 3-контактний (мама)
• 3 x 2510 клемних контактів
• 4 х пластикові проставки 7 мм
