Контролер приводу TB67H420FTG для двох/одного двигуна, 10-47 В, 1,7 А (4,5 А пік), захист від перегріву, компактний 30,5x25,4x7,7

опис

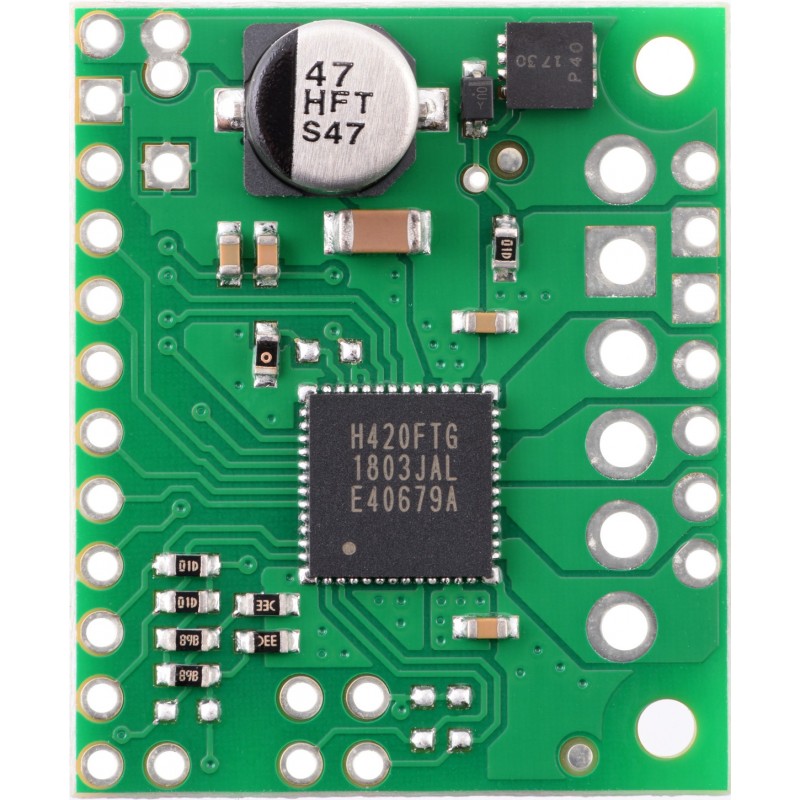

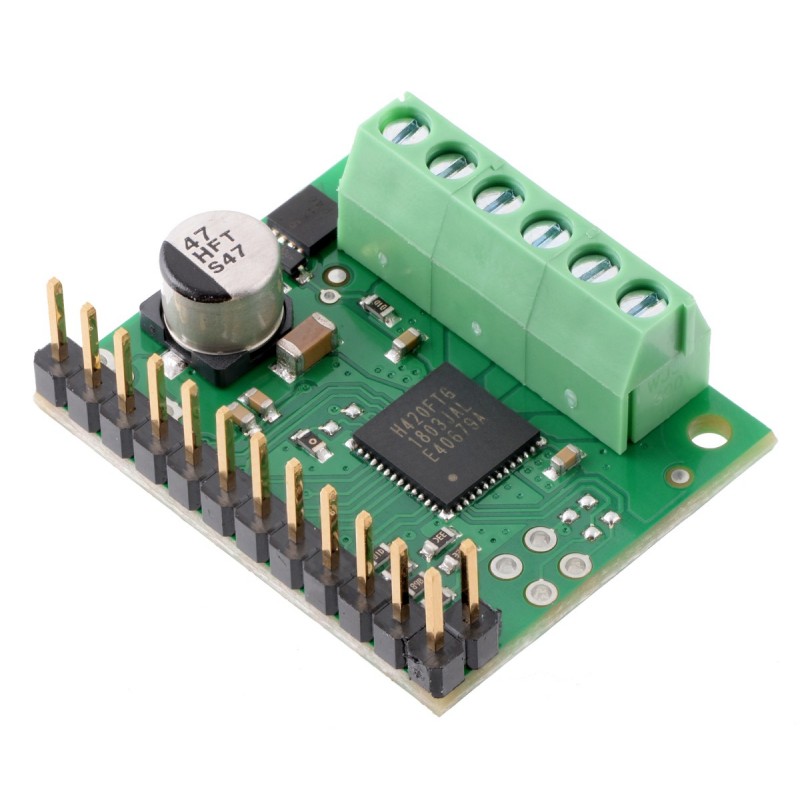

TB67H420FTG Dual/Single Motor Driver Carrier — універсальний контролер двигуна постійного струму, здатний незалежно керувати двома двигунами постійного струму або одним двигуном із збільшеним струмовим навантаженням. Контролер може використовуватися для двигунів, що живляться від напруги в діапазоні 10-47 В і споживаного струму при безперервній роботі 1,7 А (4,5 А пік) для кожного каналу в двоканальному режимі або 3,4 А (9 А пік) в одноканальному режимі. Контролер захищений від перегріву і струмового перевантаження, а також має захист від зворотної напруги.

Увага!
Конденсатори, які використовуються в системі, мають номінальну напругу 50 В. Слід бути особливо обережними, використовуючи джерело живлення двигуна, напруга якого перевищує номінальну, оскільки конденсатори можуть бути пошкоджені.

Максимальний струм, споживаний двигунами, може бути обмежений користувачем за допомогою резистора між контактами VREFA і VREFB контролера. Мотором можна керувати через триконтактний інтерфейс (два штирі напряму та сигнал ШІМ) або шляхом керування двома сигналами ШІМ, що подаються на штирі напряму.

Властивості

• Двох або одномодовий H-міст з підвищеним струмовим навантаженням
• Напруга живлення двигуна: 10-47 В
• Максимальний споживаний струм: 1,7 A (4,5 A пік) для кожного каналу в подвійному режимі та 3,4 A (9 A пік) в одиночному режимі
• Виходи, сумісні з логікою 3В і 5В
• Універсальний інтерфейс введення
• Захист від перегріву і перевантаження системи
• Схема захисту від зворотної напруги
• Схема виявлення підключення навантаження
• Розміри (без розпаяних роз'ємів): 30,5 x 25,4 x 7,7 мм
• Вага: 3,5 г

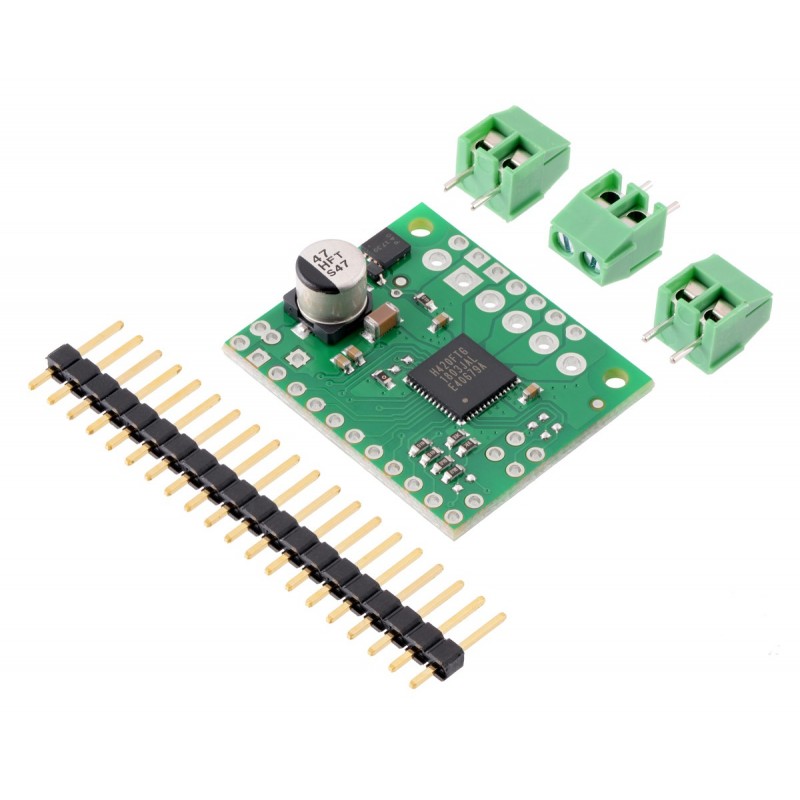

В комплекті

• TB67H420FTG Подвійний/однодвигунний драйвер Carrier Expansion
• Гвинтові з'єднання
• Роз'єми Goldpin
