Комплект друкованої плати для Raspberry Pi Adafruit Perma-Proto 6,2"x2,0", 13 рядів, 4 шини живлення, легка паяння, ідеальний для

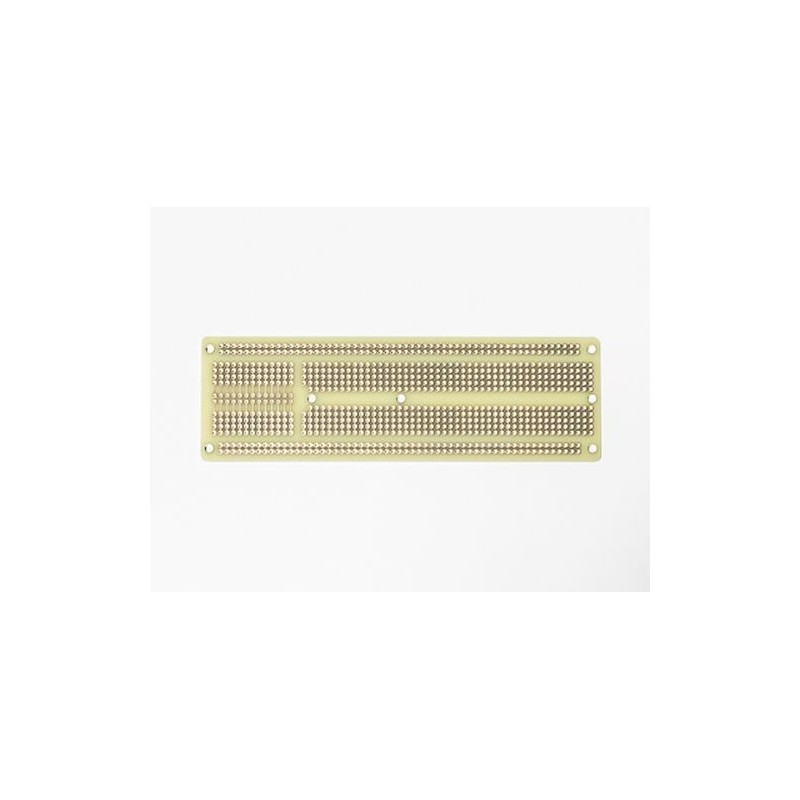

1135 - Adafruit Perma-Proto Raspberry Pi Breadboard PCB Kit

опис

Ми поклали повнорозмірну протоплату PermaProto у блендер із Pi Cobbler, і з’явилося це дуже смачне виріб — PermaProto для Pi!
У ньому запечений Швець. Просто впаяйте штифтовий роз’єм 2x13, і ви отримаєте всі позначені роз’єми з тоннами простору для прототипування, рейками живлення, монтажними отворами та тим чудовим шовком.
Клієнти просили нас взяти з собою базову перфораторну дошку, але нам ніколи не подобався вигляд найпростішої перфорації: її завжди погана якість, з подушечками, які відшаровуються, і без написів. Тоді ми думали про те, як людинасправдіпрототип - зазвичай починається з макетної плати без пайки, а потім переносить частини на більш стійку друковану плату. Тоді ми зрозуміли, що людям справді хотілося б, так це прото-дошку, яка полегшує роботу!
Ця прото-плата — це друкована плата, яку ви завжди хотіли мати, але ніколи цього не усвідомлювали! Ми взяли базовий макет повнорозмірної макетної плати (друкована плата має 60 рядів замість 63 рядів) і перетворили її на красиву друковану плату. Верхня сторона має білий шовкотрафарет і ті самі позначки, з якими ви знайомі, що полегшує перенесення компонентів. Нижня частина має дизайн майданчика з 5 отворами, який відповідає класичній макетній платі, з 4 лініями шини живлення з боків і без маски, щоб ви могли легко вирізати сліди, коли це необхідно. Ми використали отвори діаметром 1,2 мм, тож підійдуть навіть деталі з великими виводами. Всі дірки єнаскрізне покриття для міцності- вони не відклеяться після переробки. Оздоблення - золота пластина -ви не отримаєте окислення, як у випадку з чистою міддю! Є також безліч отворів для кріплення, щоб ви могли прикріпити друковану плату до коробки вашого проекту.

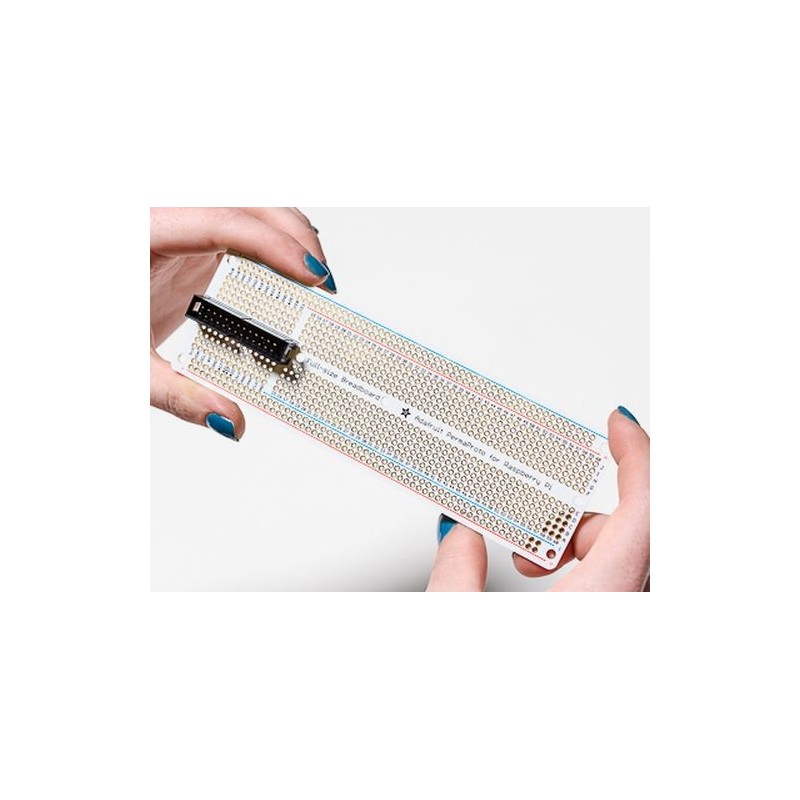

Поставляється з однією друкованою платою та одним роз’ємом коробки, вам знадобиться зробити легку пайку, щоб прикріпити роз’єм коробки до друкованої плати, але це зробити швидко та легко.
Щоб підключити його до Pi, вам також знадобиться 26-контактний кабель GPIO.

Технічні деталі

• 13 рядів 4-контактних отворів, що виривають кабель GPIO, 1 ряд або подвійний 4-контактний і 44 ряди подвійних 5-контактних рядів
• 4 шини живлення з позитивним/негативним маркуванням
• 6,2 x 2,0 дюйма (160 мм x 55 мм), товщина 0,063 дюйма FR4
• 1,2 мм / 0,047" отвори
