Світлодіодний модуль Kitronik Halo HD для BBC micro:bit, 60 RGB LED, MEMS-мікрофон, RTC, Plug and Play, 3 батареї AA

опис

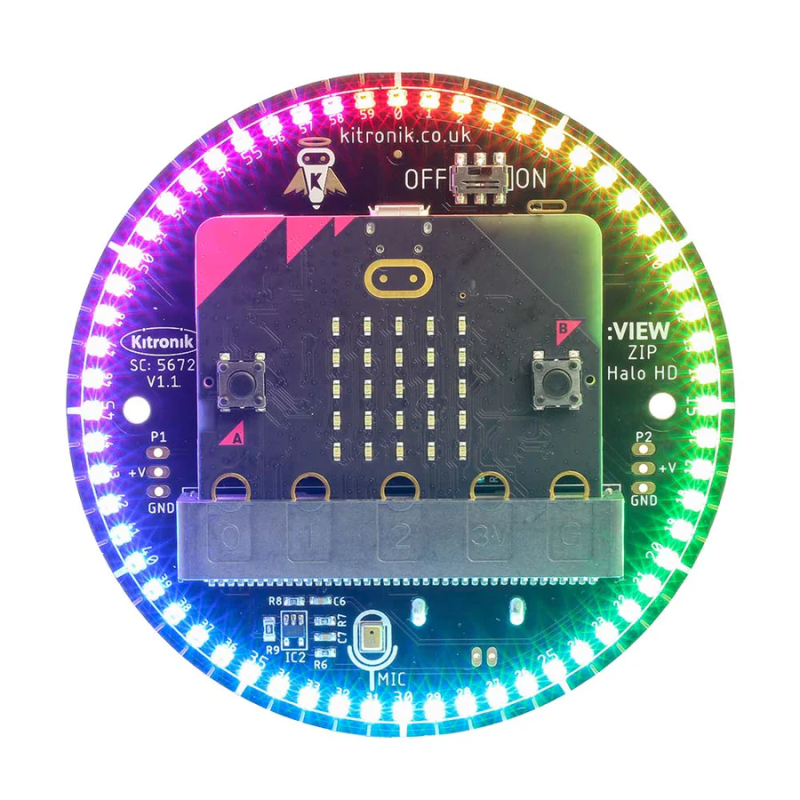

Дошка Kitronik Halo HDце передовий світлодіодний модуль для BBC micro:bit, оснащений60 повнокольорових світлодіодів ZIP з індивідуальною адресацією. Модуль пропонує додаткові функції, які роблять його універсальним інструментом для створення світлових і звукових ефектів. Плата також має контакти для P1 і P2 стандартного розміру 2,54 мм, мікрофон MEMS для виявлення звуку та п'єзодинамік для відтворення звуку. Модуль також оснащенийгодинник реального часу (RTC), що керується через I2C від micro:bit, що забезпечує точні вимірювання часу в проектах. Додатково на платі є два кріпильних отвори М3.

Модуль готовий до роботи одразу після підключення micro:bit. Завдяки вбудованому крайовому роз’єму його можна швидко та легко підключити без використання інструментів. Halo HD має заднє розташуваннякошик для 3 батарейок АА, а спереду є вимикач живлення. Вбудований регулятор живить як плату, так і підключений модуль, усуваючи потребу в окремому джерелі живлення для micro:bit. Kitronik створив спеціальні блоки для Halo HD, доступні в редакторі MakeCode. Блоки розділені на три категорії: світлодіоди ZIP, мікрофон і годинник. Kitronik Halo HD — це модуль із величезним потенціалом для розширення проектів micro:bit, що пропонує різноманітні варіанти світлових, звукових і точних ефектів синхронізації.

Властивості

• 60 діодів ZIP LED RGB з індивідуальною адресацією
• Вбудований мікрофон MEMS і п'єзозумер
• Годинник реального часу (RTC), керований через I2C
• Кількість зовнішніх каналів: 3 (1x ZIP LED, 2x IO pin; кожен IO-канал підтримує +3V при 50mA)
• Максимальний струм (при повній яскравості RGB): 0,9 А (15 мА на світлодіод)
• Чутливість мікрофона MEMS: -42 дБВ/Па
• Співвідношення сигнал/шум мікрофона MEMS: 59 дБ
• Plug and Play за допомогою вбудованого крайового роз’єму

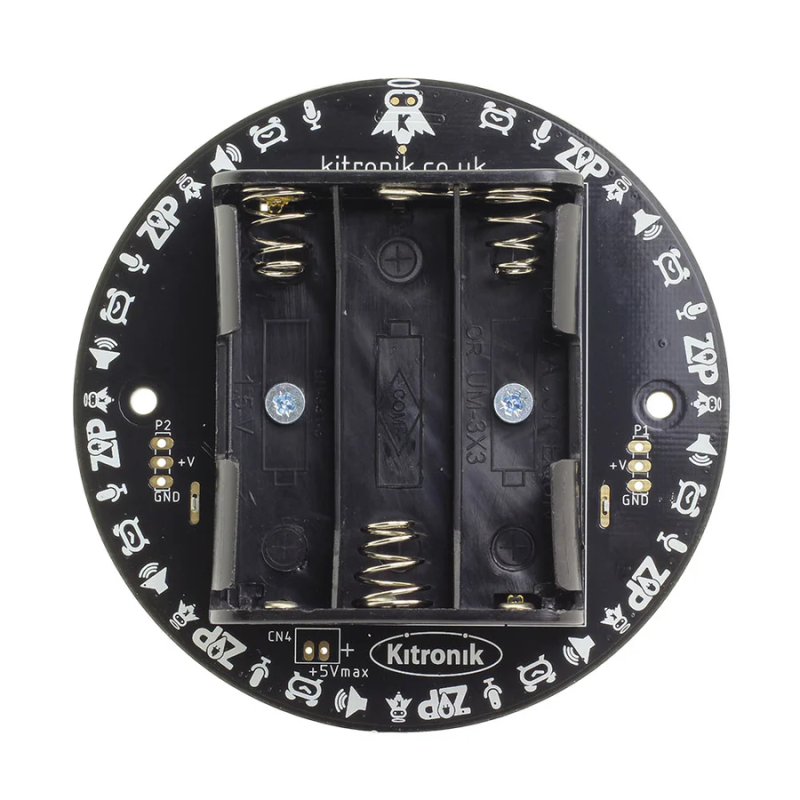

• 3 кошик для батарейок АА на задній частині плати
• Вимикач/вимикач
• Програмування в MakeCode або MicroPython
• Виходи:
  • P0: мікрофон MEMS (аналоговий вхід)
  • P1: вихідний роз’єм (P1, +V (напруга батареї), GND)
  • P2: вихідний роз’єм (P2, +V, GND)
  • P8: ZIP LED
  • P14: зумер
  • P19 & P20: RTC (годинник реального часу, лінії I2C)
• Робоча напруга (Vcc): від 3,5 до 5 В
• Монтажні отвори М3
• Діаметр: 87 мм
