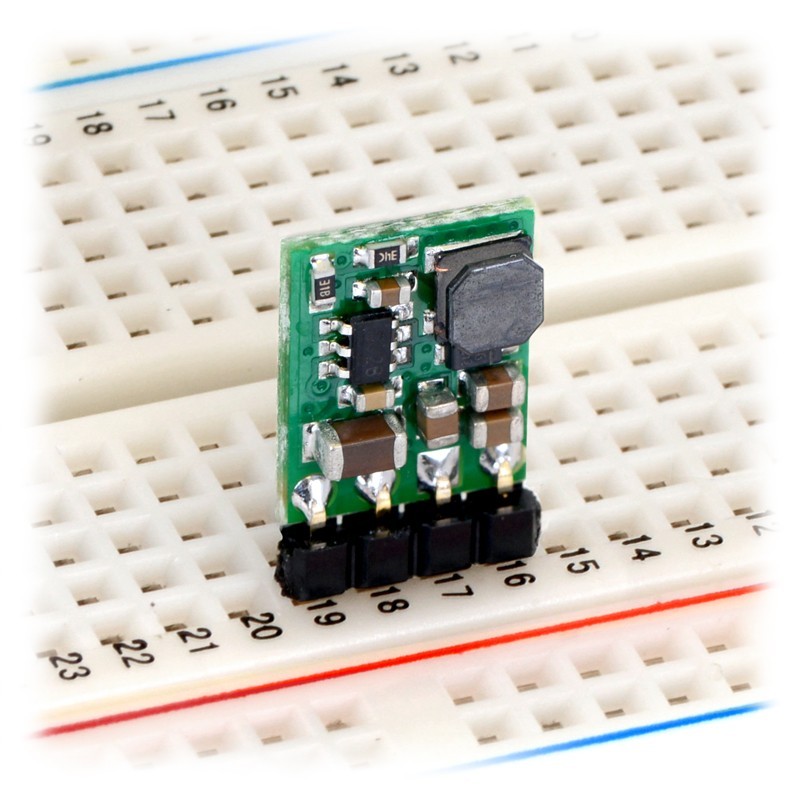

Модуль понижувального перетворювача D24V3F3 3,3 В, 300 мА, вхід 4,3-42 В, ККД 80-90%, захист від короткого замикання, Goldpin

опис

Модуль понижувального перетворювача D24V3F3 має вихідну напругу 3,3 В з широким діапазоном вхідної напруги 4,3-42 В. Максимальне струмове навантаження модуля становить 300 мА. Перетворювач досягає стандартного ККД 80-90% при однакових значеннях вхідної та вихідної напруги.

Увага!

Модуль не захищений від переполюсовки. Неправильне підключення до живлення призведе до незворотного пошкодження модуля.

Модуль перетворювача також доступний в інших варіантах напруги з постійною вихідною напругою: 5 В, 9 В і 12 В.

Властивості

• Вхідна напруга: 4,3-42В
• Вихідна напруга 3,3 В з точністю 4%
• Тип. максимальний струм: 300 мА
• Вбудований захист від короткого замикання і перегріву
• Тип. ефективність: 80-90%
• Можливість кріплення золотих шпильок
• Розміри: 13 × 10 × 3 мм

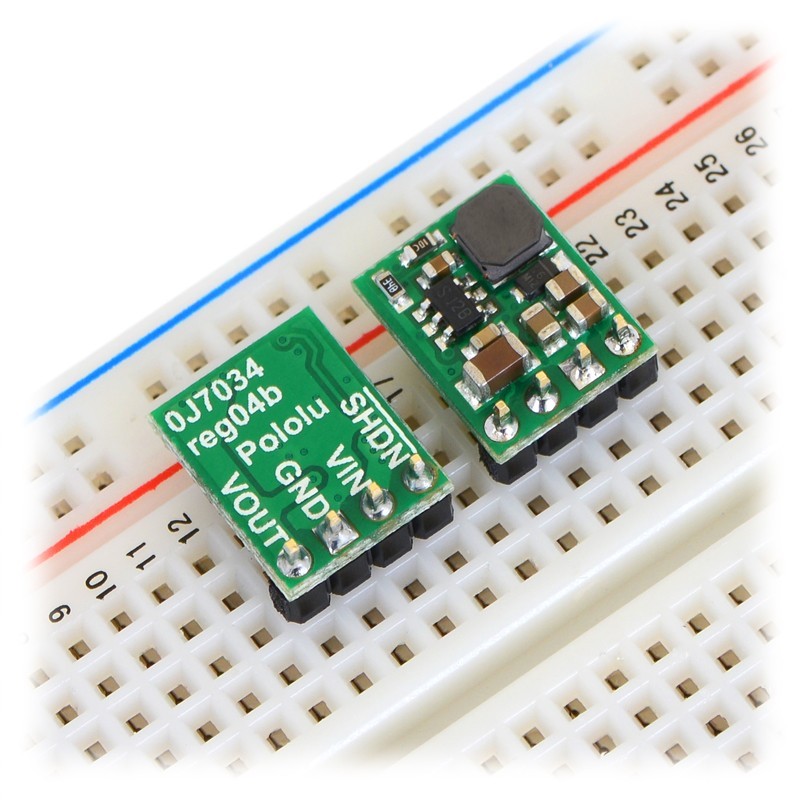

Опис лідів

• VIN - вхідна потужність (4,3-42 В)
• GND - земля
• VOUT – Вихід
• SHDN – Вхід вимкнення дозволяє перевести перетворювач у режим низького енергоспоживання (обмеження споживаного струму), для цього необхідно подати напругу <0,3 В на цей висновок. Цей висновок не можна залишати непідключеним, щоб перетворювач працював у нормальному режимі, необхідно подати напругу >2,3 В.

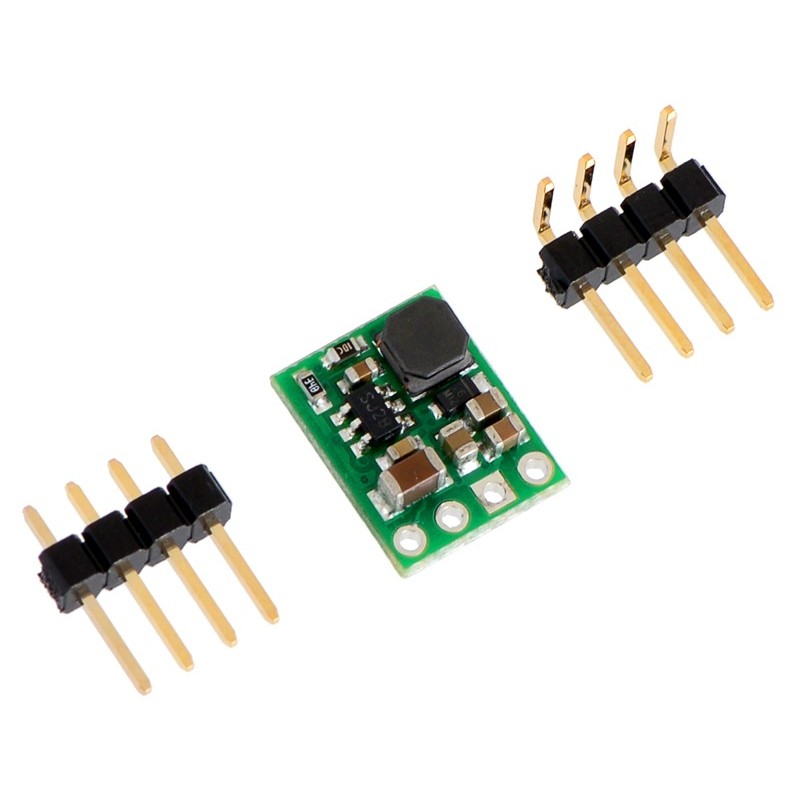

В комплекті

• Модуль перетворювача D24V3F3 x1
• Роз'єм Goldpin 4pin прямий x1
• Роз'єм Goldpin 4pin кутовий x1
