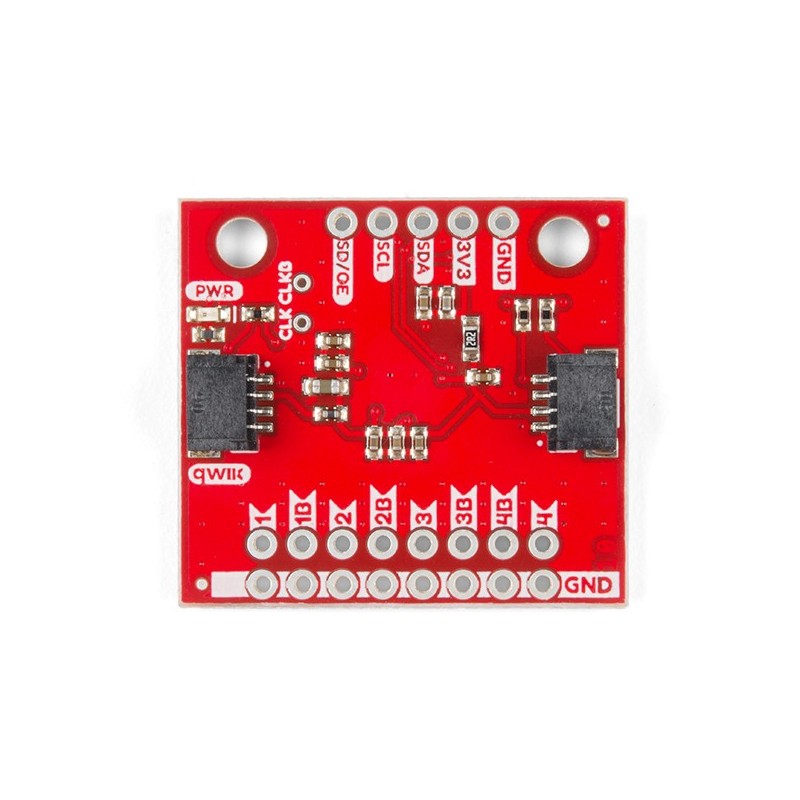

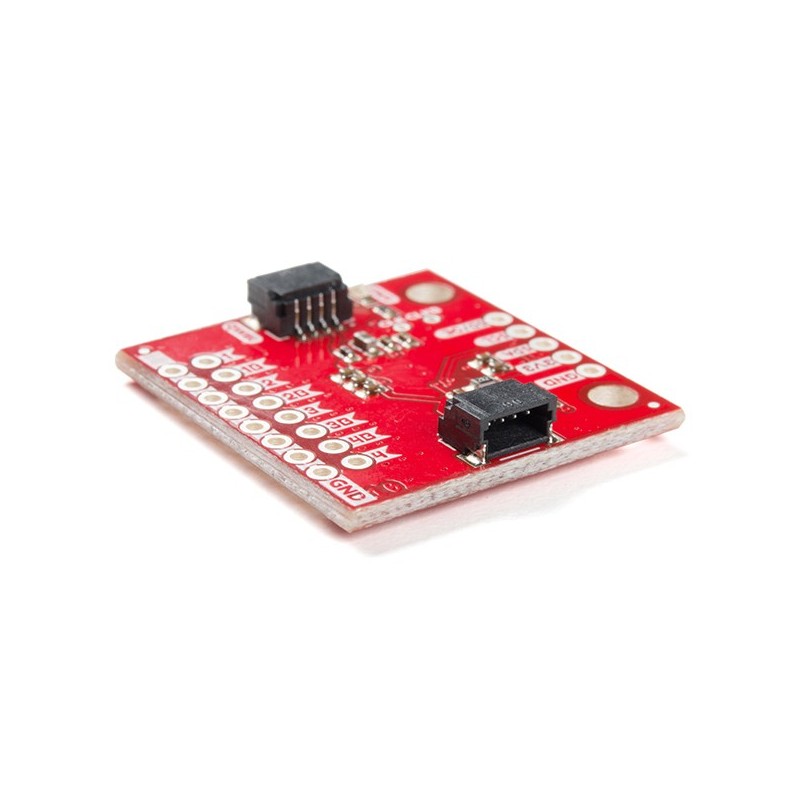

Модуль генератора тактових сигналів SparkFun Qwiic для Arduino, I2C, 1-350 МГц, 2 роз'єми Qwiic -40°С до +105°С

опис

Модуль SparkFun Qwiic Clock Generator Breakout дозволяє генерувати частоти, які можна вибрати з широкого діапазону, використовуючи єдиний опорний годинник. Чотири тактових виходи (одиночні виходи) можуть генерувати частоти від 1 МГц до 200 МГц, а вісім тактових виходів (диференціальні виходи) можуть генерувати частоти від 1 МГц до 350 МГц. Параметри модуля можна налаштувати через інтерфейс I2C і бібліотеки для Arduino, підготовлені виробником. На платі є два роз'єми Qwiic, що дозволяє легко підключити модуль до вашого проекту без необхідності пайки.

Після зміни робочих параметрів рекомендується за допомогою осцилографа перевірити, чи правильний встановлений тактовий сигнал.

Властивості

• Інтерфейс I2C з роз'ємом Qwiic
• Бібліотека Arduino для налаштування модуля через I2C.
• Дві адреси на вибір
• 0x6A (за замовчуванням) або 0x68
• 4x одиночних тактових виходів, здатних генерувати частоти від 1 МГц до 200 МГц на наступному вихідному сигналі:
• LVCMOS
• 8x диференціальних вихідних сигналів, здатних генерувати частоти від 1 МГц до 350 МГц у наступних диференціальних виходах:
• LVDS
• LVPECL
• HCL
• Діапазон робочих температур
• від - 40°C до + 105°C
• Діапазон робочої напруги
• 1,8 В, 2,5 В, 3,3 В
• стандартне 3,3 В через кабель Qwiic
• 4 одноразово програмовані (OTP) банки пам'яті
• Програмований вихід увімкнути або вимкнути
• Відповідає AEC-Q100
