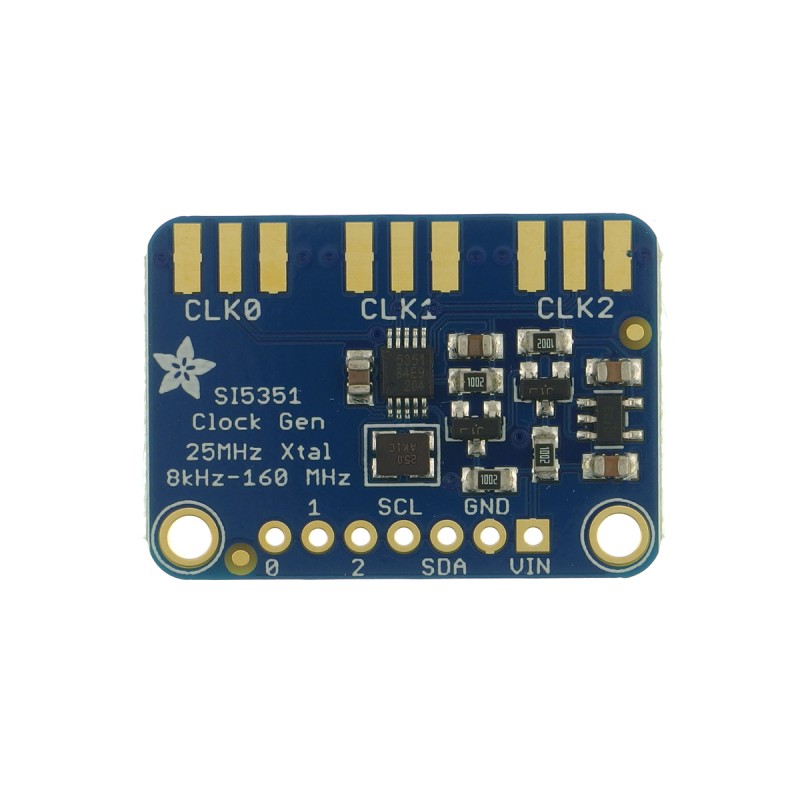

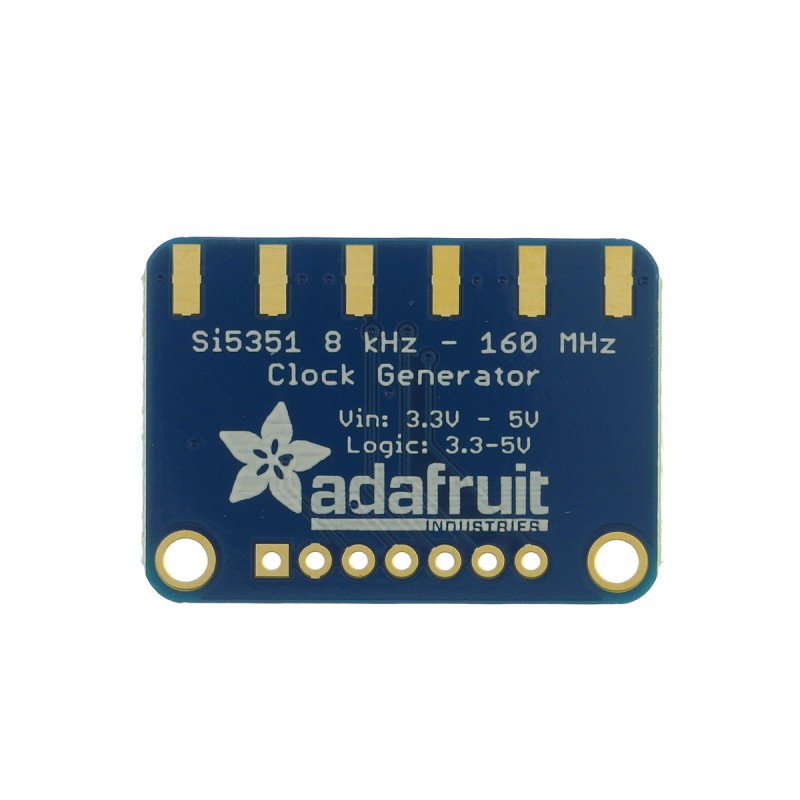

Плата розгалуження тактової частоти Adafruit Si5351A для генерації частот 8 кГц – 160 МГц, 3 виходи, I2C, 31x22 мм

Adafruit 2045 - Adafruit Si5351A Clock Generator Breakout Board - 8KHz to 160MHz

опис

Ніколи більше не шукайте кристал із тактовим генератором Si5351A від Adafruit! Цей чіп має прецизійний опорний кристал 25 МГц, внутрішній ФАПЧ і дільники, тому він може генерувати будь-яку частоту від 8 кГц до 160 МГц.

Тактовий генератор Si5351A є тактовим генератором контролера I2C. Він використовує вбудований точний годинник для управління кількома PLL і дільниками тактового сигналу за допомогою інструкцій I2C. Налаштувавши ФАПЧ і дільники, можна створити точні й довільні частоти. Є три незалежних виходи, і кожен може мати різну частоту. Виходи 3Vpp, або через роз'єм, зручний для макетної плати, або, для радіочастотної роботи, додатковий роз'єм SMA.

Ми розмістили цю зручну маленьку мікросхему на її власній друкованій платі з LDO-регулятором 3,3 В, щоб її можна було живити від 3-5 В постійного струму. Ми також розмістили схему зміни рівня на лініях I2C, щоб ви могли безпечно використовувати цю мікросхему з логікою 3 В або 5 В.

Найкраще те, що у нас навіть є чудовий підручник і бібліотека, які допоможуть вам почати! Наш код розроблено для використання з мікроконтролером Arduino та IDE, але його легко перенести на вашу улюблену платформу з підтримкою I2C.

Технічні деталі

• Розміри: 31 мм x 22 мм x 2 мм / 1,22 дюйма x 0,87 дюйма x 0,08 дюйма

Завантажити:

• Технічний паспорт
