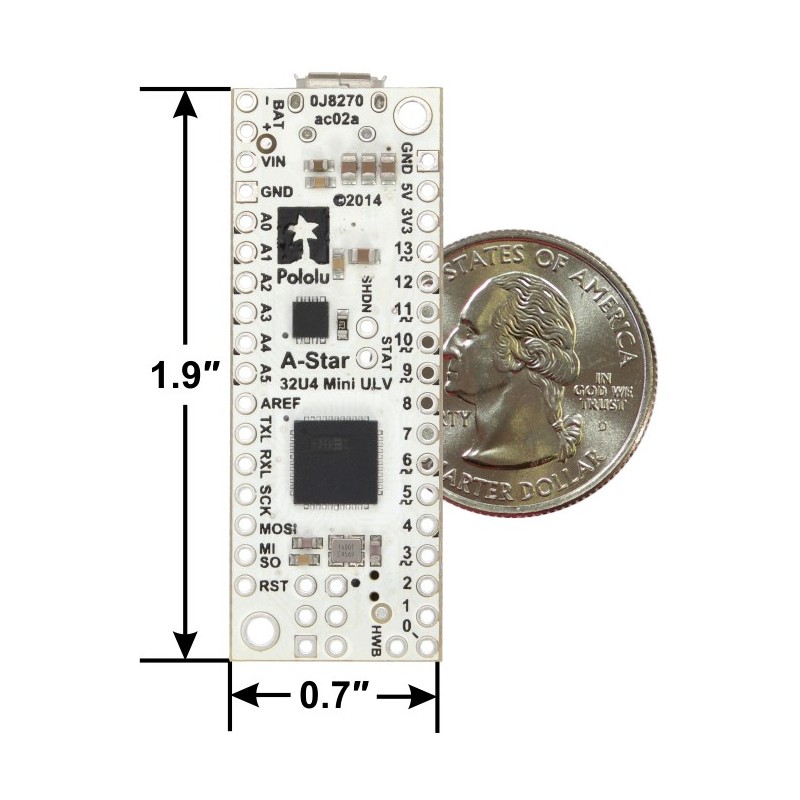

Програмована плата A-Star 32U4 Mini ULV, 32 КБ флеш-пам'яті, 2,5 КБ SRAM, USB, 26 GPIO, 0,5-5,5 В, сумісна з Arduino

опис

A-Star 32U4 Mini ULV — це програмована базова плата на основі мікроконтролера AVR ATmega32U4. A-Star 32U4 Prime має 26 контактів загального призначення (GPIO), 7 з яких можна використовувати як джерела ШІМ-сигналу, а 12 — як аналогові входи. Завдяки використовуваному мікроконтролеру ATmega32U4 ми можемо використовувати USB-роз’єм у повношвидкісному режимі як рідний порт, на відміну від аналогічних плат, у яких USB-порт виконує роль адаптера від USB до послідовного порту, найчастіше UART. Завдяки цьому ми можемо підключити USB-сумісні пристрої, такі як клавіатури чи комп’ютерні миші, до плати Pololu A-Star.

A-Star 32U4 Mini доступний у багатьох варіантах. Основний поділ, однак, стосується використовуваних систем живлення. Версії ULV дозволяють отримувати живлення від зовнішнього джерела напругою від 0,5 до 5,5 В. В обох випадках в якості систем живлення використовувалися підвищувальні/понижувальні перетворювачі.

Властивості

• Мікроконтролер ATMega32U4 (32 КБ флеш-пам’яті, 2,5 КБ SRAM, власна підтримка повношвидкісного USB (при синхронізації від зовнішнього генератора на частоті 16 МГц)
• Попередньо завантажений Arduino сумісний завантажувач (зовнішній програматор не потрібен)
• 26 контактів GPIO (включаючи 7 ШІМ і 12 аналогових входів)
• Крок шпильки: 2,54 мм
• 3 світлодіоди, підключені до GPIO
• Кнопка скидання мікроконтролера
• Блок живлення на основі підвищувального перетворювача (TPS61202) для версії ULV: 0,5 - 5,5 В
• Захист від зворотного підключення зовнішнього джерела живлення
• Джерело живлення дозволяє плавно перемикатися між зовнішнім живленням і живленням через USB. У той же час він забезпечує захист від перевантаження по струму.
• 6-контактний роз'єм ISP для зовнішнього програматора
