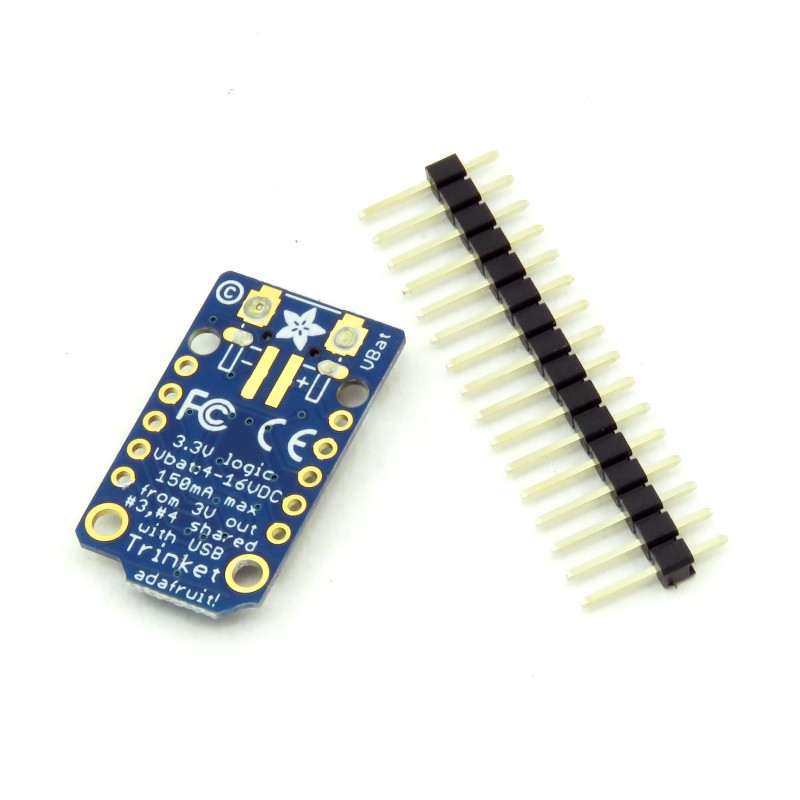

Adafruit Trinket – модуль мікроконтролера ATtiny85 3,3 В

опис

Брелок може бути маленьким, але нехай його розмір не вводить вас в оману! Це невелика плата, побудована навколо мікроконтролера Atmel ATtiny85, невеликого чіпа з великою потужністю.

ATtiny85 є цікавим мікроконтролером, оскільки, незважаючи на свій невеликий розмір, він має 8 КБ флеш-пам’яті та 5 входів/виходів, включаючи аналогові входи та ШІМ-виходи. Trinket має вбудований USB-завантажувач, тому ви можете підключити його до будь-якого комп’ютера та запрограмувати через USB, як Arduino. Ми підготували кілька простих модифікацій середовища Arduino, щоб Trinket працював подібно до Arduino Mini. Незважаючи на те, що типові щити неможливо прикріпити до Trinket, дошка чудово підійде для простих проектів.

Це версія Trinket на 5 В. Існує 2 версії Trinket, 3 В і 5 В. Обидві працюють однаково, але мають різні рівні напруги. Версія 3V може працювати лише на частоті 8 МГц. Версія 5 В може працювати на частоті 8 МГц або 16 МГц за допомогою програмного налаштування годинника.

Незважаючи на те, що ви можете програмувати Trinket за допомогою Arduino IDE, він не на 100% сумісний з Arduino. Є кілька речей, щодо яких вам доведеться піти на компроміс із таким маленьким і дешевим мікроконтролером:

• Trinket не має підключення до послідовного порту для налагодження, тому монітор послідовного порту в Arduino IDE не зможе надсилати/отримувати дані
• На деяких комп’ютерах порти USB 3.0 не розпізнають завантажувач Trinket, у такому випадку потрібно використовувати порт USB 2.0 або концентратор між портом USB 3.0 і платою

Властивості

• Мікроконтролер ATtiny85, 8 КБ флеш-пам'яті, 512 Б SRAM, 512 Б EEPROM
• Внутрішній генератор 8 МГц, частоту можна змінити на 16 МГц за допомогою програмного забезпечення
• USB-завантажувач зі світлодіодним індикатором
• Роз'єм Micro-USB для живлення та/або програмування
• 5,25 КБ доступної пам’яті (2,75 КБ зайнято завантажувачем)
• Вбудований регулятор 5 В з вихідним струмом 150 мА з наднизьким падінням. Напруга живлення до 16В, захист від неправильної полярності, термозахист і обмеження струму
• Живлення від USB або зовнішнього джерела (наприклад, акумулятора)
• Вбудований зелений і червоний світлодіод живлення підключений до контакту 1
• Кнопка RESET для запуску завантажувача або скидання програми. Немає необхідності відключати/знову підключати плату кожного разу, коли ви хочете скинути її налаштування або оновити програму
• 5 контактів загального призначення – 2 спільно з USB. Три незалежні контакти працюють як 1 аналоговий вхід і 2 ШІМ-виходи. Два контакти, спільні з USB, можуть працювати як 2 додаткових аналогових входу та додатковий ШІМ-вихід
• Апаратна підтримка I2C/SPI
• Монтажні отвори
• Розміри: 3,1 мм x 15,5 мм x 5 мм
• Вага (без роз'ємів): 1,85 г

Завантаження

• Посібник Adafruit Trinket
