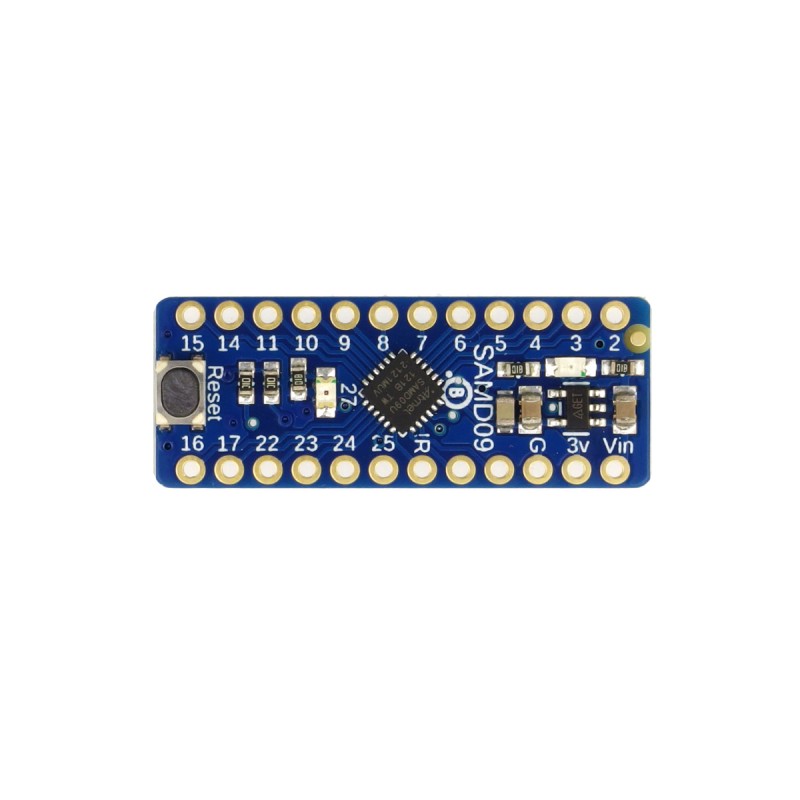

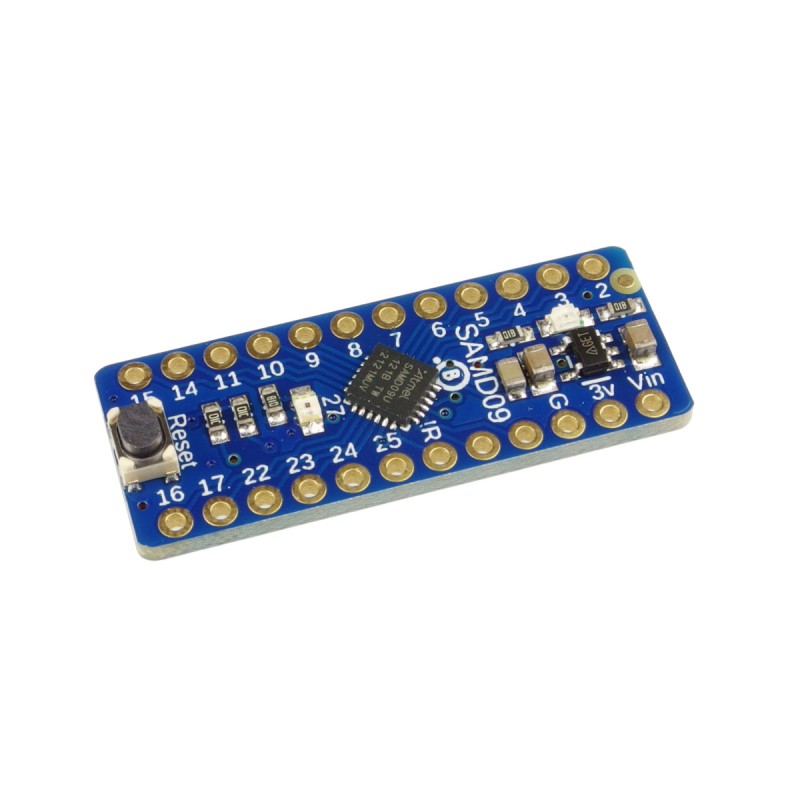

Розширювач I2C ATSAMD09 для мікроконтролерів, 3 АЦП, 3 ШІМ, 7 GPIO, EEPROM 64 байти, 32x12x3.5 мм, гнучке налаштування функцій

опис

ATSAMD09 Breakout є унікальним іуніверсальний розширювач з підтримкою інтерфейсу I2C, що значно розширює можливості мікроконтролерів і мікрокомп'ютерів. Цей компактний компонування надає користувачам доступ до різноманітних функцій і периферійних пристроїв, що робить його ідеальним для різноманітних програм.

Модульзаснований на мікроконтролері ATSAMD09і постачається зпрограмне забезпечення за замовчуванням, який забезпечує численні функції та інтерфейси через шину I2C. Замість використання окремих розширювачів I2C, таких як GPIO, ADC або ШІМ-контролер, це дозволяє використовувати одну плату, налаштовану для забезпечення широкого діапазону функціональності. Варто підкреслити, що система є гнучкою тайого можна перепрограмуватиі налаштувати для отримання іншої периферійної конфігурації. Ви можете додавати або видаляти певні функції залежно від потреб вашого дизайну, що робить модуль дуже потужним інструментом.

Конфігурація модуля за замовчуванням включає багато корисних функцій, таких як аналогово-цифрові входи АЦП, виходи ШІМ, контакти GPIO з вибором підтягування або витягування, підтримка виходу NeoPixel, EEPROM для зберігання даних, сигнал перериваннята багато інших. Крім того, він поставляється з кількома роз’ємами, що полегшує інтеграцію з іншими пристроями та системами. Завдяки такій великій гнучкості розширювач дозволяє створювати передові проекти та розширювати можливості вашого мікроконтролера.

Властивості

• 3 x 12-розрядних входів АЦП
• 3 x 8-розрядних ШІМ-виходів
• 7 x GPIO з підтягуванням/витягуванням
• Вихід NeoPixel (до 63 пікселів)
• EEPROM з 64 байтами пам'яті NVM
• Вихід переривання
• 2 контакти вибору адреси I2C (0x49, 0x4A, 0x4B або 0x4C)
• Світлодіод активності
• Розміри: 32 x 12 x 3,5 мм

В комплекті

• ATSAMD09 Breakout Module
• 2 прямих 16-контактних золотистих роз’єму
