Тепловізійний модуль Lepton 3.5 PureThermal Mini Pro, 160x120 пікселів, 8,7 Гц, USB UVC, компактний, для інтеграції у пристрої

опис

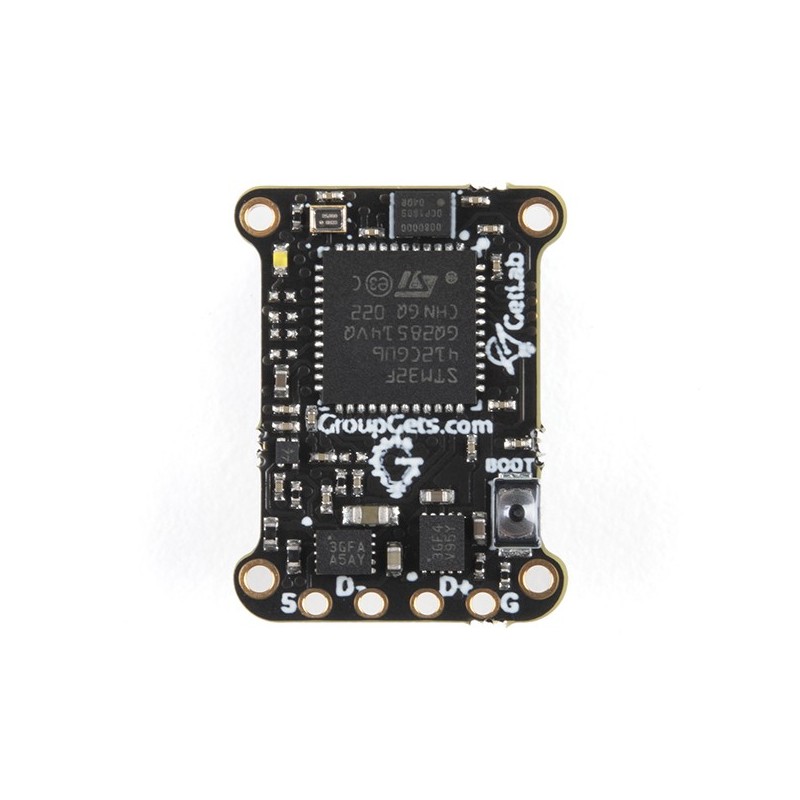

Модуль тепловізійної камери Lepton 3.5 з адаптером PureThermal Mini Pro. Він попередньо налаштований для роботи як USB-камера UVC 1.0, що підключається, і працюватиме зі стандартними драйверами веб-камери та відеопрограмами на всіх основних платформах через кабель JST-SR-USB.

Модуль LWIR оснащений матрицею з роздільною здатністю 160х120 пікселів з прогресивною розгорткою. Він забезпечує кут огляду 71° (по діагоналі) і 57° (по горизонталі) і може отримувати дані з частотою до 8,7 Гц. Він відкалібрований і дозволяє отримувати точну інформацію про температуру поверхні безконтактним способом. Завдяки невеликим розмірам камеру можна легко інтегрувати в мобільні пристрої як інфрачервоний датчик. Для зв'язку модуль використовує інтерфейс SPI (передача зображення) і I2C (конфігурація). Користувач має в своєму розпорядженні широку підтримку у вигляді бібліотек і програмного забезпечення GetThermal з відкритим кодом.

Властивості

PureThermal:

• Сумісний з усіма модулями Lepton FLIR, включаючи радіометричні 2,5 і 3,5
• Кольорове відео 9 Гц через USB за допомогою USB класу UVC
• Мікроконтролер STM32F412 ARM
• Програмне забезпечення з відкритим кодом: GroupGets PureThermal Github
• Працює з GetThermal, спеціальним програмним забезпеченням для відображення теплового відео з відкритим кодом для macOS і Linux
• DFU через USB за допомогою порту JST-SR на кабелі USB або модифікованому кабелі USB і наскрізних отворах
• Чотири отвори для кріплення
• Компактний корпус, готовий до вбудовування у виробничі системи

FLIR Lepton 3.5:

• Ефективна частота кадрів: 8,7 Гц
• Формат виводу: 14-бітний, 8-бітний (із застосуванням AGC) або 24-бітний RGB (із застосованим AGC і розфарбуванням) на вибір користувача
• Розмір пікселя: 12 мкм
• Радіометрична точність: +/- 5°C або 5% (типова), +/- 10°C або 10% (типова)
• Спектральний діапазон: інфрачервоний, від 8 мкм до 14 мкм
• Температурна компенсація
• Термічна чутливість: <50 мК (0,050° C)
• Інтерфейс відеоданих: SPI
• Інтерфейс керування: CCI (I2C Similar), рівні напруги IO CMOS
• Оптимальний діапазон температур: від -10°C до +80°C
• Удар: 1500G при 0,4 мс
• Формат: 160×120, прогресивна розгортка
• Поле зору: 71° (D), 57° (H)
• Оптимізація зображення: попередньо налаштована та повністю автоматизована
• Корекція нерівномірності (NUC): Автоматична із затвором
• Сенсорна технологія: мікроболометр VOx
• Напруга живлення: 2,8 В, 1,2 В, 2,5 В до 3,1 В IO
• Споживана потужність: 150 мВт (робота), 650 мВт (під час затвора), 5 мВт (очікування)
• Розміри: 10,5 x 12,7 x 7,14 мм

В комплекті

• PureThermal Mini Pro - JST-SR
• FLIR Lepton 3.5
