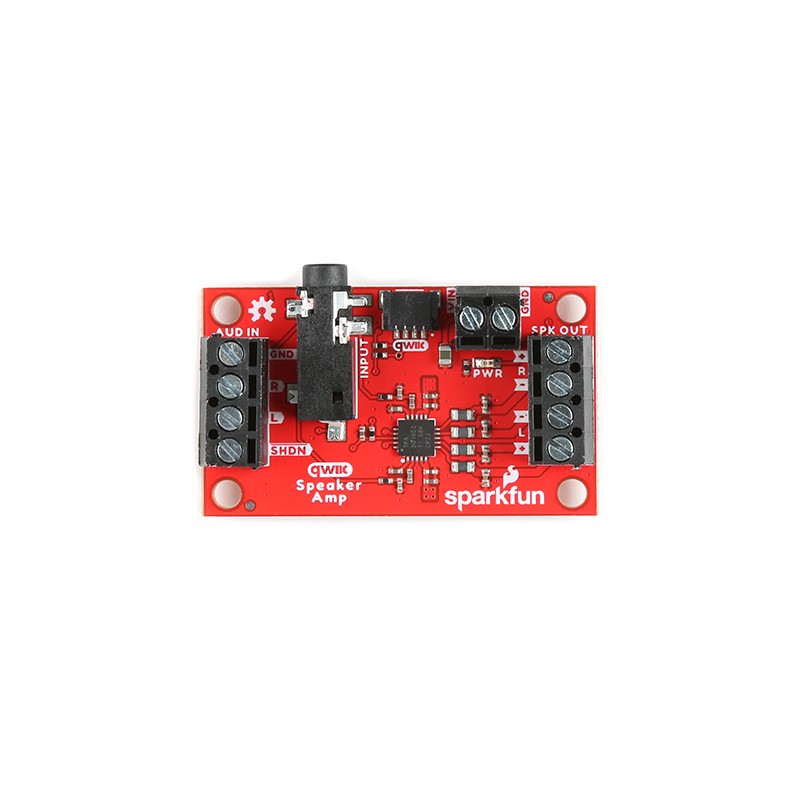

Стерео аудіопідсилювач класу D Texas Instruments TPA2016D2, 2,8 Вт на 4 Ом, DRC, AGC, I2C, TRS 3,5 мм, захист від перегріву

опис

Стереоаудіопідсилювач класу D на базі Texas Instruments TPA2016D2. Він має регулятор гучності (посилення), стиснення динамічного діапазону (DRC), автоматичне регулювання посилення (AGC), увімкнення/вимкнення підсилювача та можливість налаштувати його за допомогою програмного забезпечення через I2C. Може працювати з динаміками 4 Ω потужністю до 2,8 Вт або динаміками 8 Ω потужністю до 1,7 Вт в стерео режимі. Функції DRC і AGC дозволяють «вирівняти» гучні та тихі частини аудіовходу та максимізувати гучність, захищаючи динаміки від пошкодження через дуже гучне відтворення. На платі є гвинтові клеми для аудіовходу, живлення, вимкнення та виходу динаміка. 3,5-мм роз’єм TRS включено як альтернатива для легкого підключення аудіокабелю, а система Qwiic дозволяє легко під’єднати його до решти вашої системи. Плата чудово підходить для проектів, які вимагають посилення аудіосигналу для маленьких колонок. Повна документація доступна на сторінці продукту.

Властивості

• Стереопідсилювач звуку TPA2016D2 класу D
• Гнучка робота з/без I2C
• Програмовані параметри стиснення динамічного діапазону (DRC).
• Програмовані параметри автоматичного регулювання посилення (AGC).
• Програмований регулятор гучності
• Вибір посилення від -28 дБ до 30 дБ з кроком 1 дБ (при використанні компресії)
• 4 ступеня стиснення
• Високий PSRR: 80 дБ
• Швидкий час запуску: 5 мс
• Захист від короткого замикання та термозахист
• Адреса I2C: 0x58
• Живлення: від 2,5 В до 5,5 В через 2-контактний гвинтовий контакт, 3,3 В через роз’єм Qwiic
• Вихід стерео: 1,7 Вт на канал на 8 Ом на 5 В, 2,8 Вт на канал на 4 Ом на 5 В
• 3,5 мм роз'єм TRS для аудіовходу
• Гвинтові клеми
• Вхідна потужність (PWR, GND)
• Аудіовходи (GND, R, L) і SHDN
• Виходи на динаміки (R+, R-, L+, L-)
• 4-контактний роз'єм Qwiic
• Вбудовані навантажувальні резистори I2C (2,2 кОм)
