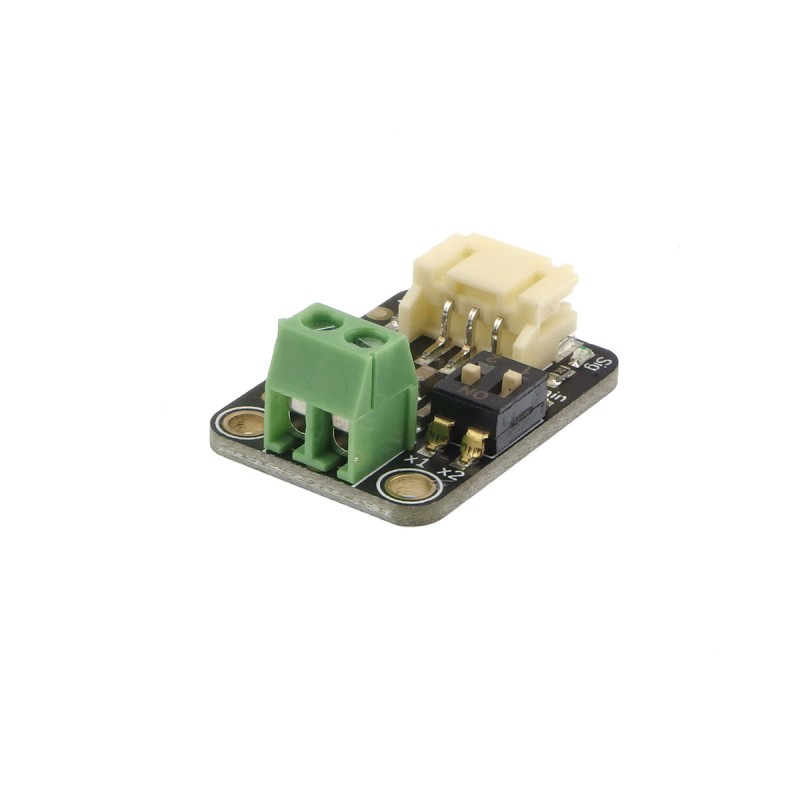

Модуль керування п'єзоелементами PAM8904, 3-5 В, до 300 кГц, посилення x1-x3, компактний 22,5x17,7x10,2 мм, STEMMA роз'єм

опис

Модуль з контролером PAM8904, розроблений спеціально для керування п'єзоелектричними елементами. Підсилювач працює в широкому діапазоні частот до 300 кГц. Це схема типу BTL (Bridge-Tied Load) із вбудованою ланцюгом підвищення напруги, яка дозволяє підсилювати приблизно до 13 Vpp.

Модуль вимагає напруги живлення від 3 до 5 В і прямокутного сигналу з частотою від 20 Гц до 300 кГц. На платі також є DIP-перемикач для налаштування посилення: ви можете вибрати вимкнення (без посилення), посилення x1, x2 або x3. Підсилювач має диференціальний вихід. П'єзодинамік підключається до гвинтового роз'єму, а сигнал управління - через роз'єм STEMMA.

Властивості

• Діапазон напруги живлення від 3 В до 5 В
• Вбудований підвищувальний перетворювач створює напругу до 13 В
• Вхідний сигнал від 20 Гц до 300 кГц
• Низьке енергоспоживання
• Автоматичний контроль режиму очікування та пробудження
• Вхідний роз'єм: STEMMA
• Вихідний роз'єм: гвинтовий
• Розміри: 22,5 x 17,7 x 10,2 мм
