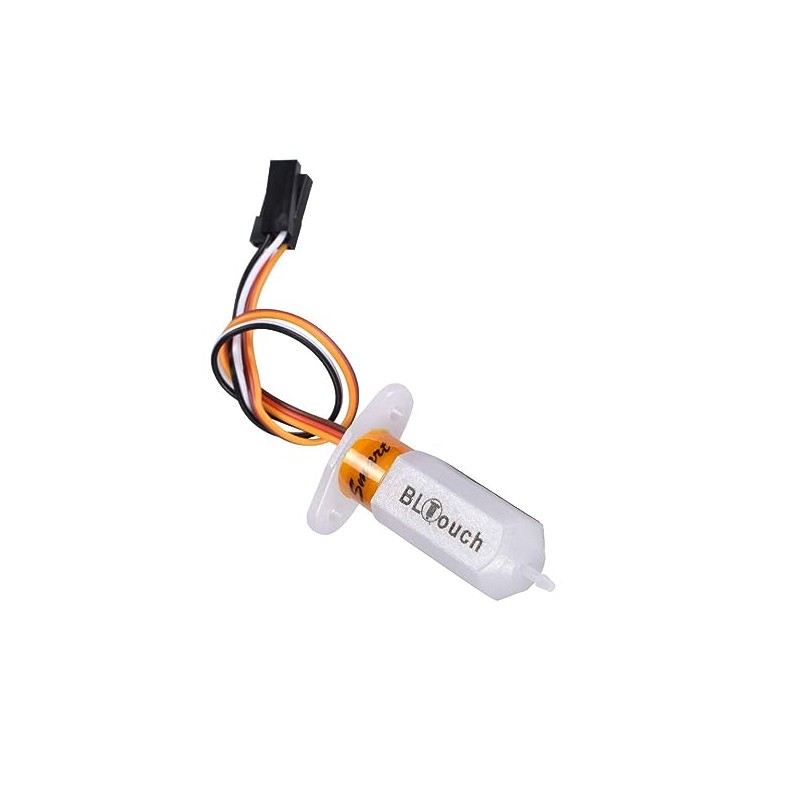

Автоматичний датчик вирівнювання платформи BLTouch V3.12 для 3D-принтерів, точність 0,005 мм, живлення 4,8-5,1 В, з кабелем 150

опис

BLTouch — автоматичний датчик вирівнювання ложа для 3D-принтерів із вбудованим напівпровідниковим датчиком Холла. Він може точно виміряти нахил поверхні та підходить для вирівнювання столу з будь-якого матеріалу, включаючи: скло або метал.

Датчик характеризується простою конструкцією та високою точністю завдяки використанню електромагніту та детектора. Він спрямований на забезпечення зручності користувача та приємного друку. Підтримує такі функції, як самоперевірка, тривога, скасування тривоги, режим сенсорного перемикання та тестування зондом Z (Zmin). Датчик забезпечує високу точність, оскільки стандартне відхилення повторюваності становить приблизно 0,005 мм.

BLTouch можна легко використовувати в різних типах 3D-принтерів, оскільки він має невелику та просту структуру. Він працює як звичайний автоматичний датчик вирівнювання друкарської поверхні, тому конфігурація мікропрограми проста та інтуїтивно зрозуміла. Реалізована функція сигналізації гарантує, що датчик буде сигналізувати світлодіодним індикатором, якщо проблема буде виявлена під час самотестування або роботи. 3D-принтер може зчитувати сигнал тривоги BLTouch і, залежно від статусу тривоги, він може зупиняти та призупиняти роботу 3D-принтера за допомогою відповідного G-коду, а також підтримувати розблокування, зберігання тощо BLTouch. Крім того, синій і червоний світлодіоди вказують на пошкодження дроту.

Властивості

• Вихід датчика Z: Відкритий дрейн (за замовчуванням) або логіка 5 В
• Довжина кабелю: 150±5 мм
• Опис результату:
  • 3-контактний: коричневий (GND), червоний (+5V), оранжевий (сигнал керування)
  • 2-контактний: чорний (GND), білий (Zmin)
• Матеріал корпусу: полікарбонат (PC)
• Напруга живлення: від 4,8 до 5,1 В
• Споживаний струм: 15 мА

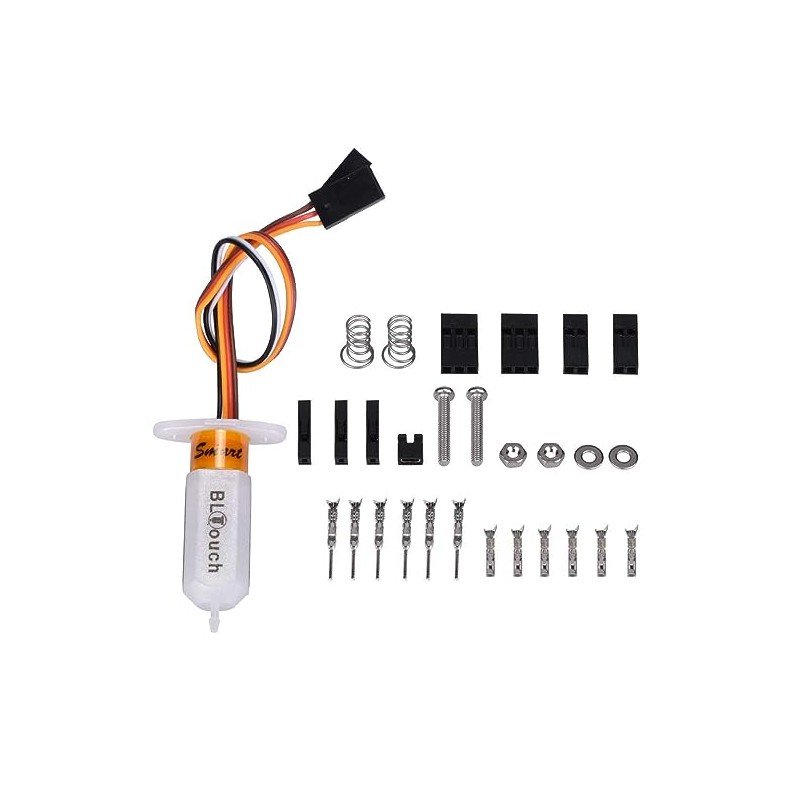

В комплекті

• BLTouch V3.1
• ​2 x болт, гайка та шайба
• 2 x монтажна пружина BLTouch
• Корпус 2x Dupont 3Pin
• Корпус 2x Dupont 2Pin
• Корпус 2x Dupont 1Pin
• 10 роз'ємів Dupont (штекер і гніздо)
• 1 X джемпер
