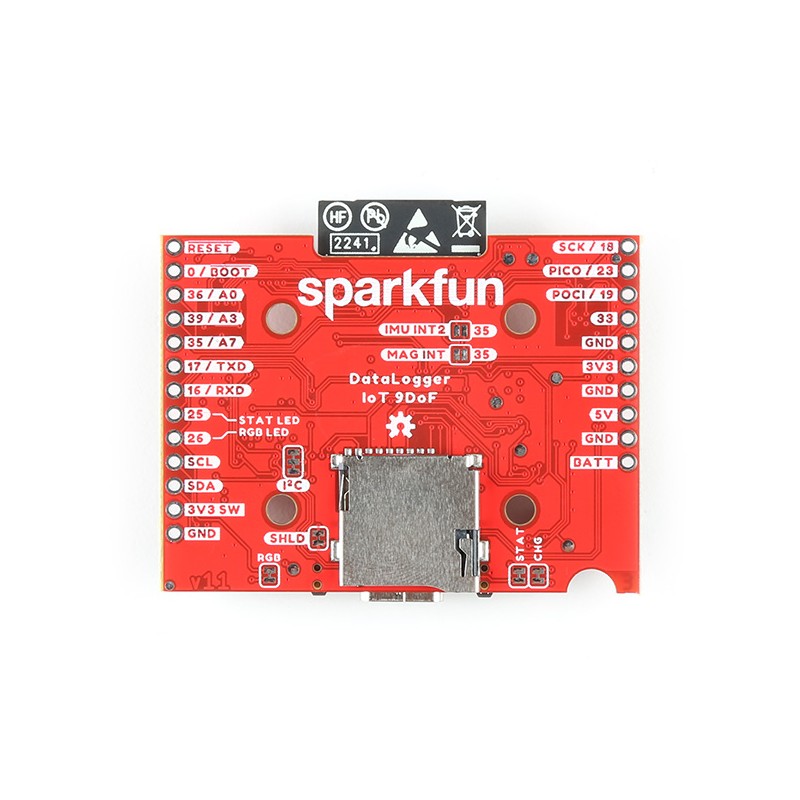

Реєстратор даних IoT для сенсорів Qwiic ESP32-WROOM-32E, 3,3-6 В, Wi-Fi 2,4 ГГц, 9-осьовий ІІБ, microSD до 32 ГБ, низьке

опис

DataLogger IoT — це реєстратор даних, який попередньо запрограмований на автоматичну реєстрацію IMU, GPS і різних датчиків тиску, вологості та відстані. Автоматично виявляє, налаштовує та записує дані з датчиків Qwiic. Він розроблений спеціально для користувачів, яким просто потрібно записати багато даних у файл CSV або JSON. Модуль містить IMU для запису даних із трьохосьового акселерометра, гіроскопа та магнітометра. Він використовує ISM330DHCX від STMicroelectronics і MMC5983MA від MEMSIC. Дані можна зберегти з міткою часу, коли час синхронізовано з NTP, GNSS або RTC.

Модуль налаштовується через простий у використанні послідовний інтерфейс через USB Type-C і послідовний термінал на швидкості 115200 бод. DataLogger використовує популярні карти microSD для зберігання звичайного тексту, файлів, розділених комами (наприклад, CSV) або нотації об’єктів JavaScript (JSON). Підтримує 4-розрядний SDIO з картами microSD, відформатованими як FAT32, а також старими форматами FAT16 (тобто FAT) до 32 ГБ.

Реєстратор підтримує запис даних з низьким енергоспоживанням. Його можна налаштувати для зчитування зі швидкістю приблизно 26 разів на секунду з увімкненими датчиками за замовчуванням або повільно, як 1 зчитування на 24 години. Він має вбудовану схему зарядки LiPo. Завдяки підключенню Wi-Fi 2,4 ГГц ви також можете завантажувати дані в хмару. Підтримувані служби IoT включають MQTT Client, MQTT Secure Client, AWS IoT, ThingSpeak MQTT, Azure IoT, HTTP IoT і MachineChat. Завдяки цьому модуль можна використовувати в різних IoT-проектах. Повна документація та приклади використання доступні на сторінці продукту.

Властивості

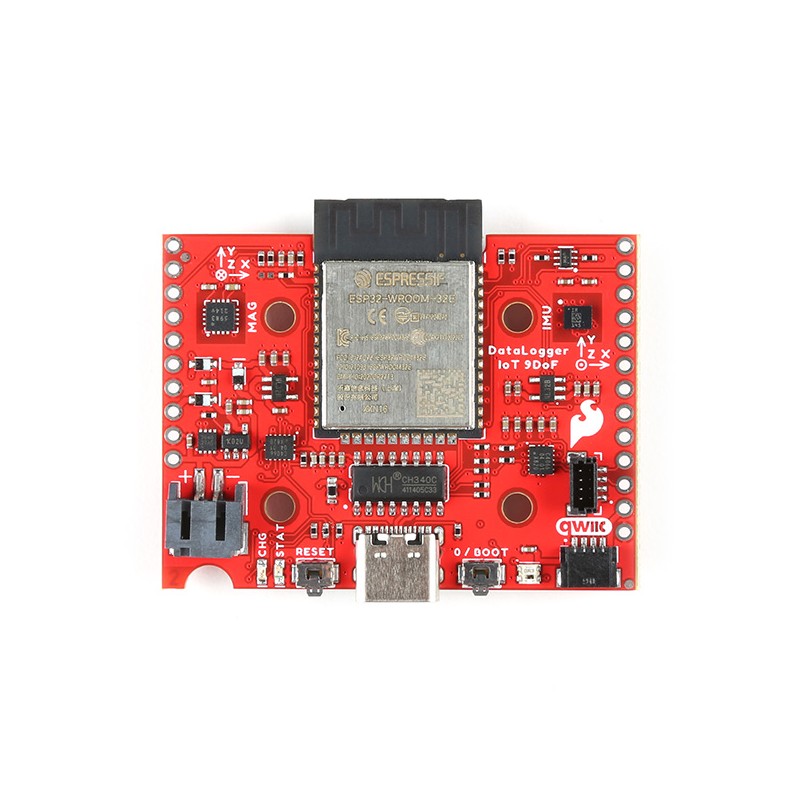

• Модуль ESP32-WROOM-32E, трансивер 802.11b/g/n WiFi 2,4 ГГц, конфігурується через CH340C
• Індикатор потоку заряду LiPo MAX17048
• Роз'єми:
  • 1 x USB Type-C
  • 1 x роз'єм типу JST для акумулятора LiPo
  • 2 x I2C з підтримкою Qwiic
  • 1 х слот microSD
• 9-осьовий IMU:
  • Акселерометр і гіроскоп (ISM330DHCX)
  • Магнітометр (MMC5983MA)
• Світлодіоди: CHG, STAT, WS2812-2020
• Кнопки Reset і Boot
• Конфігураційні перемички
• Діапазон робочої напруги:
  • 3,3 В до 6,0 В (через VIN)
  • 5 В від USB (через 5 В або USB Type-C)
  • Від 3,6 В до 4,2 В з акумулятором LiPo (через BATT або 2-контактний JST)
  • Вбудований зарядний пристрій LiPo 1S MCP73831
  • Мінімальна швидкість заряду 500 мА
  • 3,3 В (через 3V3)
• Розміри: 42,2 х 50,8 мм
• Вага: 10,7 г
