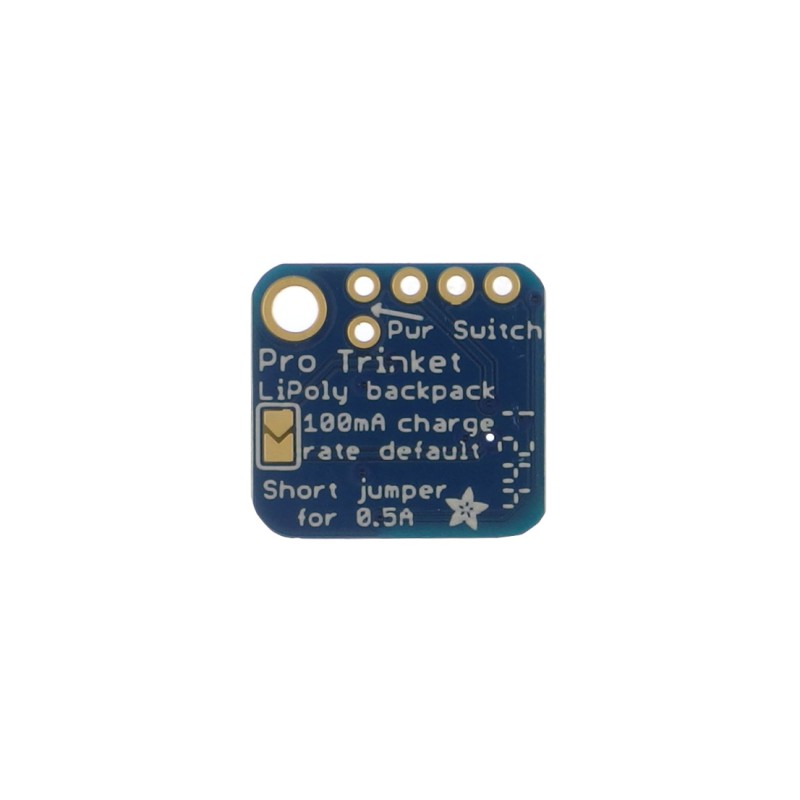

Плата розширення для заряджання Li-ion/Li-pol акумуляторів Microchip 15x17 мм, 100/500 мА, для Pro Trinket/ItsyBitsy, компактна, 3

опис

Щит для плат Pro Trinket і ItsyBitsy заснований на системі керування живленням MCP73831 від Microchip. Невеликі розміри плати і можливість монтажу безпосередньо на Pro Trinket або ItsyBitsy дозволяють створювати невеликі мобільні проекти без необхідності використовувати додаткові плати з конвертерами і зарядними пристроями, які зайво займають місце. Модуль призначений для роботи з Li-ion і Li-pol акумуляторами з напругою 3,7 / 4,2 В. За замовчуванням акумулятори заряджаються струмом 100 мА, але за допомогою впаяної перемички можна встановити зарядний струм 500 мА. На платі є два додаткових роз'єми, до яких, перерізавши шлях, що їх з'єднує, можна підключити перемикач, який буде вмикати і вимикати модуль. Акумулятор заряджається в три етапи: спочатку акумулятор попередньо заряджається, потім заряджається постійним струмом і, нарешті, постійною напругою. Модуль не містить перетворювача або регулятора, тому він призначений для платформ з живленням 3,3 В, які мають вбудований регулятор (тобто більшість платформ), але модуль також працюватиме з більшістю платформ з живленням 5 В на основі мікроконтролерів Atmega, хоча це може збільшити тактову частоту системи.

Увага!

Рекомендується використовувати літій-іонні та літієво-полюсні батареї від Adafruit. Якщо ви використовуєте інші батареї, переконайтеся, що батарея типу Li-ion/Li-pol, напруга становить 3,7/4,2 В, має правильний штекер і порядок проводів не змінений.

Властивості

• Заряд акумулятора відбувається в три етапи:
  • Попереднє навантаження
  • Зарядка постійним струмом
  • Зарядка постійною напругою
• Струм зарядки 100 мА, можна збільшити до 500 мА
• Сумісний з Li-ion/Li-pol акумуляторами 3,7/4,2 В (3,6/4,1 В не підтримується)
• Працює безпосередньо з платформи Pro Trinket або ItsyBitsy
• Розміри: 15 х 17 х 2 мм
• Вага: 1,3 г
