Модуль ШИМ керування світлодіодами Intel PCA9685 для Arduino/Raspberry Pi, 12-біт, I2C, +3,3В/+5В, 16 каналів, 26x51 мм

опис

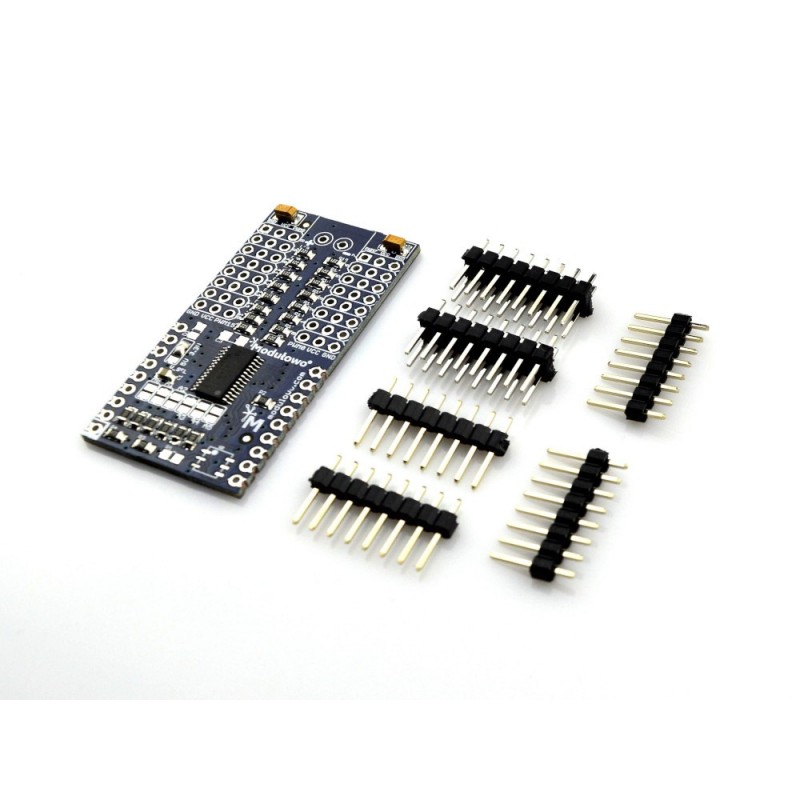

Модуль генерує 16 сигналів ШІМ і спілкується через цифровий інтерфейс I2C. Вбудований PCA9685 (NXP Semiconductors) може генерувати сигнали з роздільною здатністю 12 біт. Він оптимізований для керування світлодіодним освітленням RGB/RGBA, але також може використовуватися для інших цілей, наприклад для керування сервоприводами. Модуль має роз'єм для додаткового живлення. Адресні перемички A0:A5 дозволяють підключати кілька пристроїв до однієї шини I2C, а перемичка конфігурації V_SEL +3,3 В/+5 В дозволяє вибирати напругу живлення та цифрові сигнали.

Увага!

Стандартне значення перемички живлення становить +3,3 В.

Рішення Modulowo® DuoNect™

Рішення Modulowo® DuoNect™ забезпечує швидке та просте підключення модулів розширення до Arduino, Raspberry Pi, Intel® Edison, STM32 Nucleo, Atmel Xplained, TI LaunchPad, Freescale Freedom та інших платформ.

Властивості

• Вбудований чіп PCA9685
• канали ШІМ
• 12-бітна роздільна здатність генерації сигналу ШІМ, сумісна з Modulowo® DuoNectTM
• Інтерфейс I2C
• Кромкові та наскрізні виводи з кроком 2,54 мм
• Допоміжний роз'єм живлення, підключений до VCC системи
• Місце для чіпа ідентифікації модуля
• Напруга живлення: +3,3В/+5В
• Розміри: ~26 мм х 51 мм
• RoHS

В комплекті

• Модуль МОД-71
• Набір конекторів для самостійного монтажу

Завантаження

• Посібник користувача (PDF)
