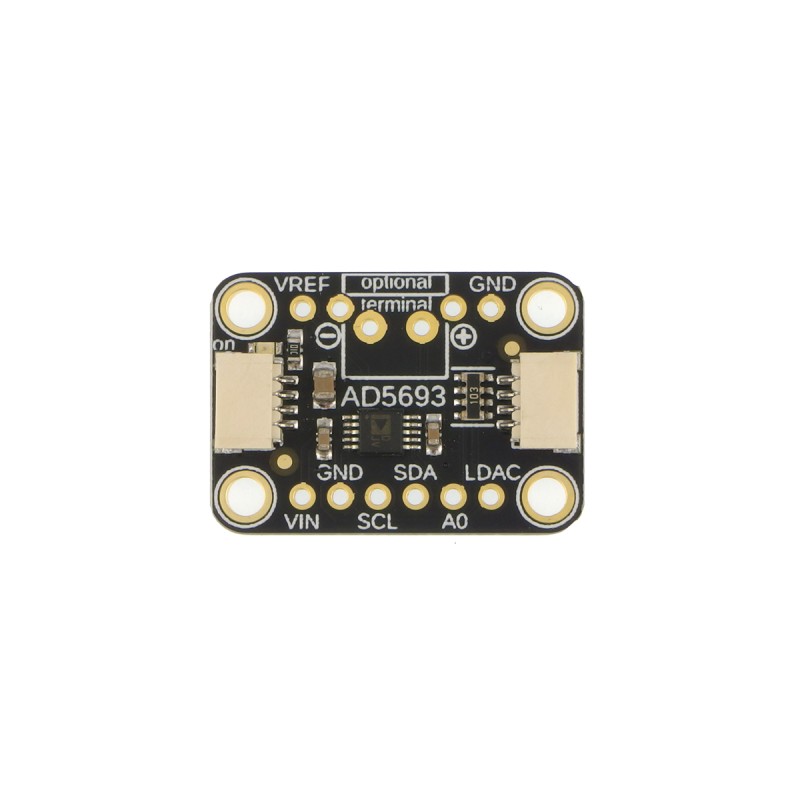

Модуль ЦАП-перетворювача AD5693R для точного контролю напруги, 16 біт, I2C 3,4 Мбіт/с, діапазон 2,5 або 5, розміри 25,2x17,6x4,8

опис

Модуль ЦАП-перетворювача на основі чіпа AD5693R, який пропонує неймовірну роздільну здатність 16 біт. Це означає, що ви можете точно контролювати вихідну напругу, що ідеально підходить для розширених програм. ЦАП працює як з 3,3 В, так і з 5 В Більше того, ви повністю контролюєте максимальну вихідну напругу. Ви можете встановити їх на 2,5 В або 5 В (у 2 рази Vref). Це дає вам можливість адаптувати модуль до вимог вашого проекту. Якщо ви живите його від 3,3 В, вихідний діапазон буде від 0 до 3,3 В.

Конвертер підтримує швидку шину I2C 3,4 Мбіт/с, що дозволяє оновлювати вихідну напругу з частотою близько 200 кГц. Завдяки пам'яті EEPROM ви можете зберегти встановлену вихідну напругу, і навіть після відключення живлення модуль відновлює запам'ятану напругу. Крім того, модуль має контакт ADDR, який дозволяє налаштувати адресу I2C. Це дозволяє підключити до однієї шини два модулі ЦАП-перетворювача. Все це робить модуль ЦАП-перетворювача відмінним інструментом для складних програм, які вимагають точного контролю напруги.

Властивості

• Мікросхема AD5693R
• Висока відносна точність (INL): макс. ±2 LSB при 16 бітах
• Низький дрейф, опорна напруга 2,5 В: 2 ppm/°C типово
• Вибір вихідного діапазону: 2,5 В або 5 В
• Загальна невиправлена помилка (TUE): ±0,06% від максимального значення FSR
• Похибка зсуву: максимум ±1,5 мВ
• Помилка посилення: ±0,05% від максимального FSR
• Низька похибка: 0,1 нВ-сек
• Вихідний струм: 20 мА
• Інтерфейс I2C
• З'єднувач STEMMA QT
• Широкий діапазон робочих температур: від -40°C до +105°C
• Розміри: 25,2 x 17,6 x 4,8 мм

В комплекті

• STEMMA QT AD5693R Breakout Module
• Прямий 8-контактний роз'єм Goldpin
