Плата розробки Bluetooth 4.0 SparkFun BLE Mate 2, 3,3-4,7, 30 м, низьке енергоспоживання, UART 9600 біт/с

WRL-13019 BLE Mate 2

опис:

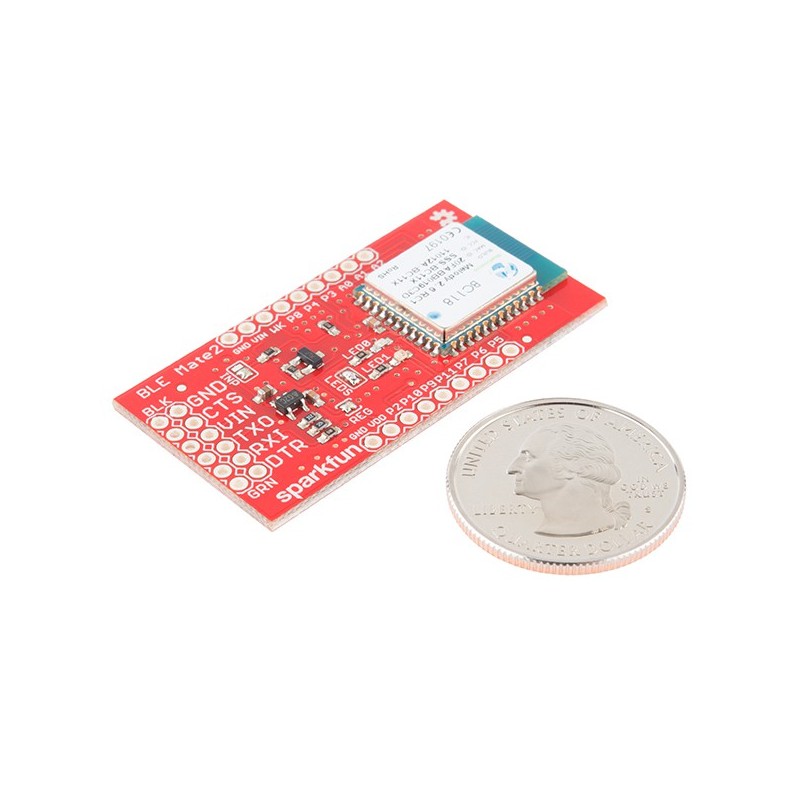

Це SparkFun BLE Mate 2, ефективна та надійна плата розробки Bluetooth 4.0. BLE Mate 2 дуже нагадує комутаційну плату, оскільки майже кожен контакт вбудованого модуля BC118 доступний для доступу. Ця плата фактично є близьким родичем наших золотих і срібних Bluetooth-модулів і працює дуже схожим чином, але, як випливає з назви, працює як Bluetooth Low Energy замість Bluetooth 2.0.

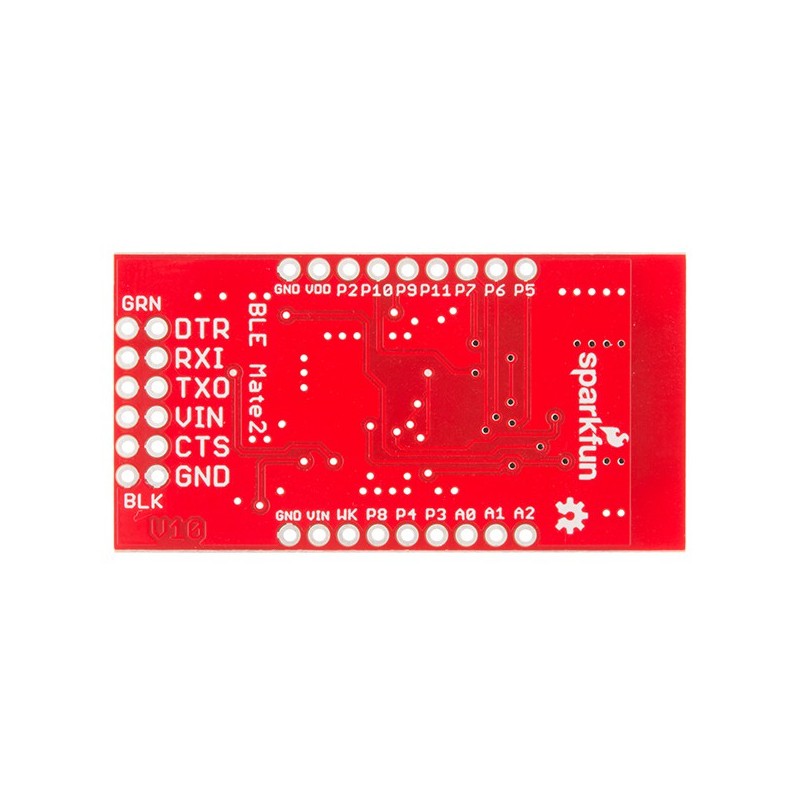

BLE Mate 2 пропонує шестиконтактний роз’єм на кінці, протилежному модулю BC118, який використовується як “хост” Послідовна розпіновка така ж, як і на платах FTDI Basic, що дозволяє підключати BLE Mate 2 безпосередньо до будь-якого пристрою з відповідним роз’ємом, наприклад SparkFun Arduino Pro та Pro Mini. У поєднанні з FTDI SmartBasic ви навіть можете розробляти свій код без необхідності міняти кабелі! Плата має вбудовану трансляцію рівнів, тому її можна використовувати з платами з вищою напругою, ніж 3,3 В за замовчуванням, що використовується BC118.

Кожен BLE Mate 2 пропонує модуль BC118, який здатний приймати та передавати через UART зі швидкістю 9600 біт/с (за замовчуванням) із діапазоном частот від 2,402 МГц до 2,480 МГц.

SparkFun BLE Mate 2 підтримує лише Bluetooth 4.0; він не підключатиметься до старіших пристроїв. Варто також зазначити, що BLE не підтримує протокол послідовного порту, як це робили старіші версії Bluetooth; що ускладнює взаємодію між ключами, пристроями та модулями BLE, ніж з Bluetooth Classic.

особливості:

• Сертифікований Bluetooth 4.0 (BLE)
• Напруга живлення: від 3,3 до 4,7 В постійного струму
• Низьке енергоспоживання: 16 мА в середньому
• Діапазон частот: від 2,402 МГц до 2,480 МГц
• Робочий діапазон: 30 м
• Вбудована антена

• Схематичний

• Eagle Files

• Керівництво по підключенню

• Специфікація (BC118)

• Посібник із набору команд

• GitHub (приклади коду та файли дизайну)
