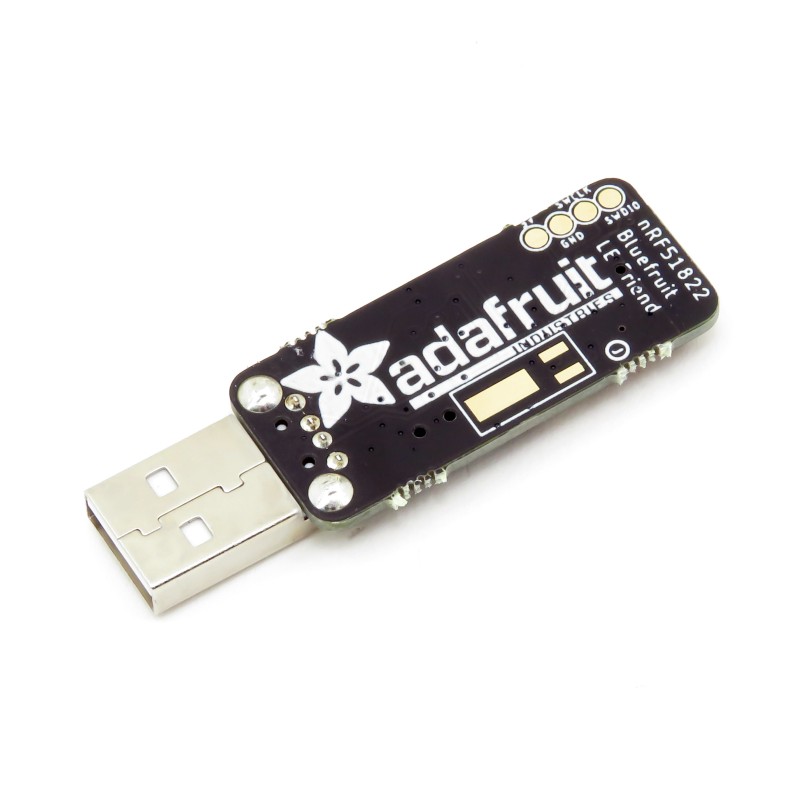

Аналізатор Bluetooth Low Energy Bluefruit LE Friend 18x61 мм, 6,5 г, підтримка Wireshark, FTDI драйвер, кросплатформний Python API

опис

Хочете дізнатися, як працює Bluetooth Low Energy на рівні пакетів? Налагоджуєте власне обладнання BLE і намагаєтесь виявити, де щось йде не так? Або, можливо, ви пишете спеціальну програму для свого телефону чи планшета, яка має спілкуватися з існуючим обладнанням BLE, але ви не знаєте, як це працює під поверхнею? У нас є ідеальний інструмент для вас!

Цей Bluefruit LE Friend запрограмований за допомогою спеціального образу мікропрограми, який перетворює його на простий у користуванні сніффер Bluetooth Low Energy. Ви можете пасивно фіксувати обмін даними між двома пристроями BLE, надсилаючи дані в Wireshark, інструмент аналізу мережі з відкритим вихідним кодом, де ви можете візуалізувати речі на рівні пакетів, за допомогою корисних дескрипторів, які допоможуть вам зрозуміти значення без необхідності кожного разу відкривати 2000 сторінок основної специфікації Bluetooth 4.0.

Підключіть його до вашої машини розробки, запустіть спеціальний Sniffer bridge SW, виберіть пристрій, який ви хочете перевірити, і він запустить Wireshark для вас і почне надсилати дані через пряму трансляцію (за допомогою програмного забезпечення Nordic для Windows) або збережіть у файл pcap, який ви зможете проаналізувати за допомогою Wireshark пізніше.

Прошивку сніфера не можна використовувати з мікропрограмою завантажувача Nordic DFU, що означає, що якщо ви хочете перепрограмувати ці пристрої, ви повинні використовувати адаптер J-Link + SWD! Ви не можете перепрограмувати його по повітрю.

Технічні деталі

• 18 мм x 61 мм x 7 мм / 0,7 дюйма x 2,4 дюйма x 0,3 дюйма
• Вага: 6,5 г

Вимоги до драйвера FTDI

Перш ніж ви зможете почати спілкуватися зі сніфером, вам потрібно буде встановити стандартний драйвер FTDI для FT231x, який знаходиться на пристрої.

Знайдіть відповідний інсталятор FTDI VCP на сторінці завантаження драйвера FTDI, інсталюйте його у своїй системі, а потім вставте сніфер у будь-який USB-порт вашої системи.

Використання Sniffer

1. Утиліта nRF Sniffer від Nordic (тільки для Windows)

Якщо ви користуєтеся Windows, найкраще працювати з користувачем буде використання офіційної програми Nordic nRFSniffer, яку можна завантажити з Nordic Semiconductors після створення облікового запису «Мої сторінки» та реєстрації пристрою за допомогою ідентифікатора продукту, указаного на упаковці Bluefruit LE Sniffer.

2. Python API (Кросплатформенний, без реєстрації)

Якщо ви не використовуєте Windows або не хочете створювати обліковий запис MyPages, альтернативою є використання інтерфейсу Python для зв’язку з мікропрограмою nRFSniffer, яка реєструватиме будь-який трафік у файлі libpcap, який можна відкрити безпосередньо в Wireshark. Це було перевірено на OS X 10.10, Ubuntu 14.04 і Windows 7, але наразі не підтримує потокове передавання даних безпосередньо в Wireshark через іменовані канали (хоча це можливо за певних зусиль на платформі).
