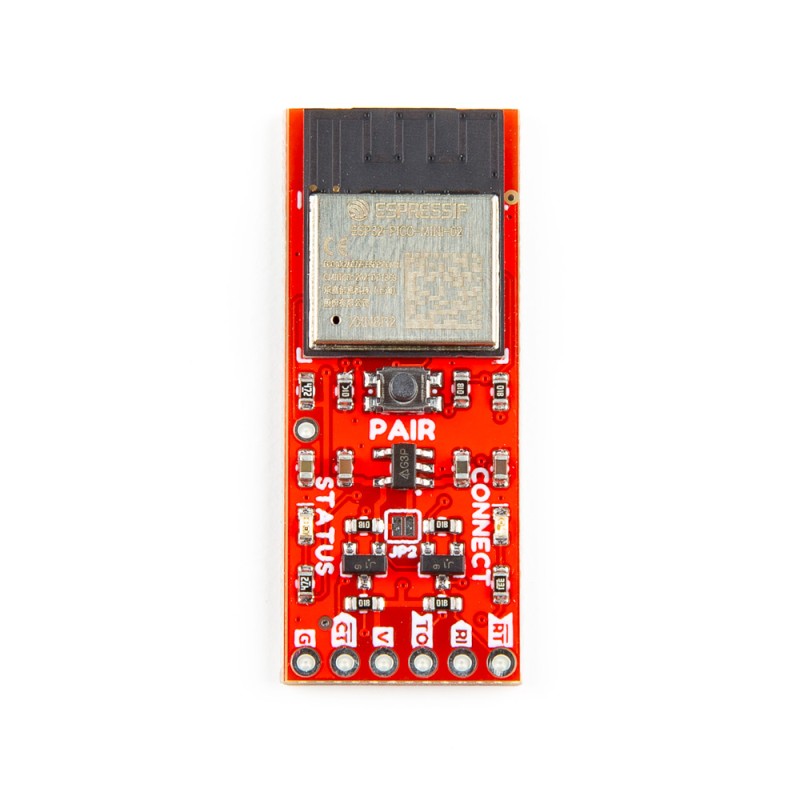

Модуль Bluetooth-передачі даних SparkFun BlueSMiRF v2, 44,2x15,22 мм, 3,3-5 В, 2400-921600 біт/с, з OTA та регулятором напруги

опис

SparkFun BlueSMiRF v2 — це модуль, призначений для зв’язку Bluetooth. Він працює як бездротовий перетворювач UART і є чудовою альтернативою популярним послідовним перетворювачам USB-UART. Просто створіть пару та підключіть пристрої та передайте послідовні дані зі швидкістю від 2400 до 921600 біт/с. BlueSMiRF буферизує, передає та доставляє потоки даних, зберігаючи повну побайтову сумісність для обох радіостанцій.

BlueSMiRF v2 має багато покращень порівняно з оригінальною версією. Розпіновка BlueSMiRF така ж, як і попередні модулі Mates Bluetooth і перетворювачі USB-UART (наприклад, FTDI, CH340 тощо), що дозволяє дуже легко підключатися до багатьох популярних плат розробки Arduino та модулів GNSS. Плату можна підключити безпосередньо до Arduino Pro, Pro Mini, LilyPad Arduino 328 Main, ZED-F9P, ZED-F9R, UM980, SerLCD або будь-якої плати зі стандартним 6-контактним послідовним роз’ємом. Він ідеально підходить для внутрішнього зв'язку на відстані до 30 м, що вимагає простого налаштування.

BlueSMiRF можна підключити до телефону або комп'ютера для перегляду даних або дистанційного керування ними. Два BlueSMiRF також можна легко підключити за допомогою кнопки PAIR. BlueSMiRF розроблено для дистанційного налаштування з вашого телефону за допомогою програми послідовного терміналу. Змінювати параметри, такі як швидкість передачі даних, керування потоком і світлодіодний режим, легко за допомогою простого набору AT-команд. Крім того, оновлення по повітрю (OTA) через Wi-Fi дозволяють легко оновлювати програмне забезпечення на місці, коли з’являються нові функції.

BlueSMiRF v2 має вбудований стабілізатор напруги. і перетворювач рівня напруги для напруги від 3,3 В до 5 В. Два вбудованих світлодіоди вказують, коли BlueSMiRF підключений і коли відбувається зв'язок UART.

Властивості

• Модуль ESP32-PICO-MINI-02 від Espressif з вбудованою антеною на платі
• Bluetooth® послідовний зв'язок точка-точка
• Підтримувані протоколи Bluetooth:
  • Профіль послідовного порту (SPP)
  • Bluetooth Low Energy (BLE)
• Бездротове оновлення мікропрограми (OTA) через Wi-Fi 2,4 ГГц
• Регулятор напруги AP2112K 3,3 В/600 мА
• Перетворювачі рівня напруги

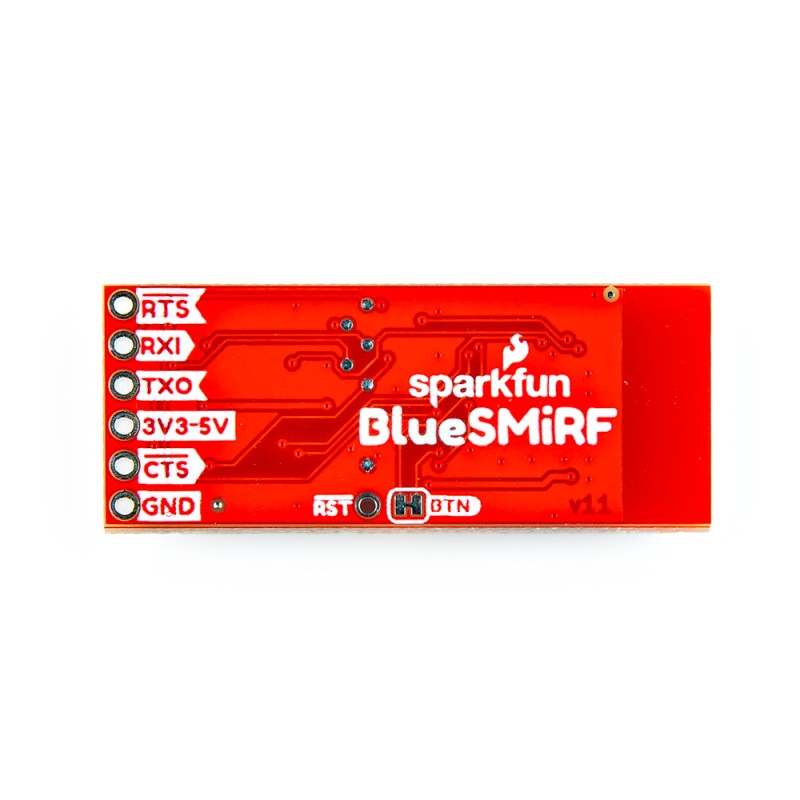

• Стандартний послідовний порт із вбудованими кутовими штекерами: RTS/RXI/TXO/VCC/CTS/GND
• Кнопка сполучення
• світлодіоди
• Рекомендована вхідна напруга: від 3,3 В до 5 В
• Струм і споживана потужність при 3,3 В:
  • У режимі очікування: 72 мА / 238 мВт
  • Непослідовне підключення: 75 мА / 248 мВт
  • Послідовний зв'язок у дуплексному режимі: 140 мА / 462 мВт
• Розміри: 44,2 х 15,22 мм
