Модуль маяка Bluetooth InPlay IN100 NanoBeacon для моніторингу та відстеження, 2,4 ГГц, 3 В, низьке енергоспоживання, Qwiic роз'єм

опис

Модуль наномаяка IN100це компактний, енергоефективний модуль маяка Bluetooth, що працює в діапазоні 2,4 ГГц. Завдяки надзвичайно низькому енергоспоживанню він ідеально підходить для таких програм, як моніторинг датчиків, відстеження активів і локалізація в реальному часі. Модуль заснований на системіIN100 NanoBeacon™з InPlay™ і підтримує стандартні протоколи 2,4 ГГц. Він має багато вбудованих функцій, які дозволяють значно знизити споживання енергії, дозволяючи йому працювати протягом багатьох років навіть при постійному підключенні до пристрою. Професійна версія має припаяні роз’єми 2,54 мм і не має припаяного світлодіода живлення та кнопки, оскільки вона призначена для безпосереднього використання в цільовій програмі.

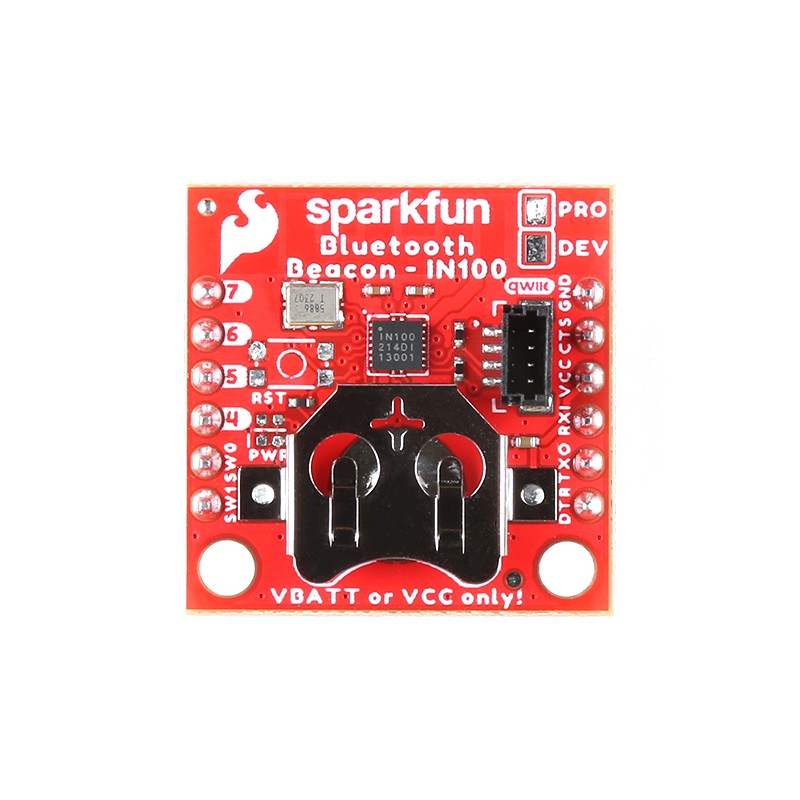

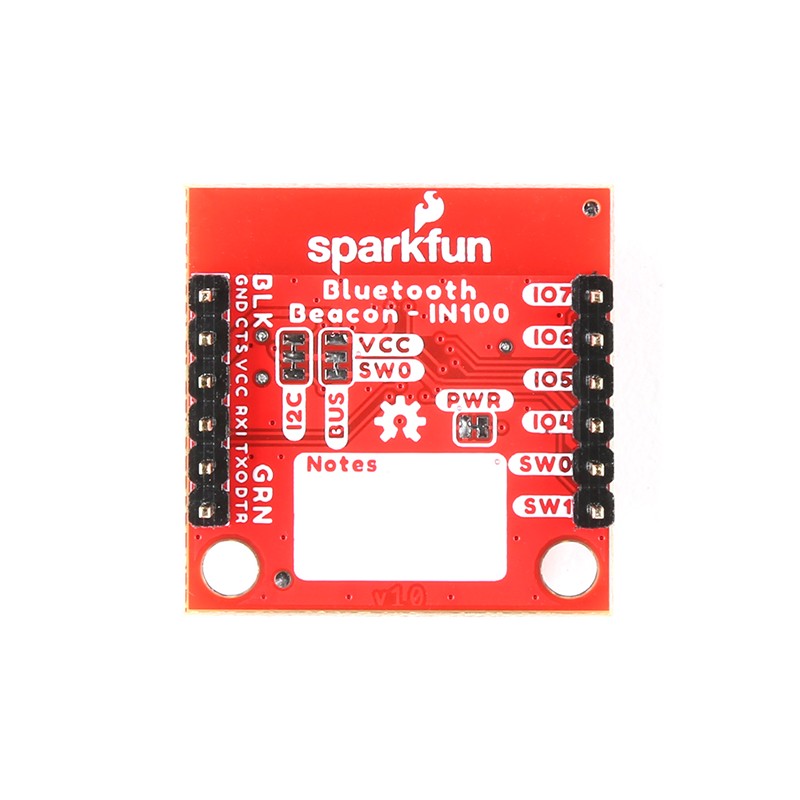

МодульIN100Його можна живити від кнопкової батареї 3 В (CR1225), тому він оснащений відповідним гніздом для батареї діаметром 12 мм (батарея не входить у комплект). Додатково модуль має роз'ємQwiic, що дозволяє легко інтегрувати в екосистему Qwiic, полегшуючи зв’язок з іншими модулями та датчиками. З одного боку плати розташований інтерфейсUARTна 6-контактному роз’ємі з кроком 2,54 мм, що забезпечує послідовний зв’язок. З іншого боку модуля є чотири контакти GPIO (4-7) і два контакти перемикача живлення (SW0 і SW1). На задній частині дошки також є місце «Примітки», де ви можете розміщувати власні примітки або позначки, щоб легко розрізняти різні модулі NanoBeacon.

Версія Pro має припаяні роз’єми 2,54 мм і не має встановленого світлодіода живлення та кнопки, оскільки вона призначена для безпосереднього використання в цільовій програмі. Налаштувати модуль надзвичайно просто завдяки інструментуInPlay NanoBeacon Config Tool, що дозволяє програмувати IN100 без необхідності писати складне програмне забезпечення. Інструмент пропонує графічний інтерфейс користувача (GUI), за допомогою якого ви можете налаштувати такі параметри модуля, як реклама та конфігурація сполучення.

Властивості

• Модуль маяка IN100 NanoBeacon з підтримкою Bluetooth 2,4 ГГц
• Режими маяка: сумісні з BT, Google™ Eddystone™ і Apple® iBeacon®
• Наскрізні з'єднувачі:
  • UART3.3V
  • 4GPIO
  • 2 контакти перемикача
• Вбудоване гніздо для батареї CR1225 (3V)
• Вертикальний роз'єм Qwiic
• Напруга живлення: від 1,1 до 3,6 В
• Споживана потужність: менше 650 нА в режимі сну
