Дисплей CharliePlex 15x7 для анімації, червоний, I2C, 2,7-5,5 В, 51x23x3 мм, 8 конфігурацій, світлові ефекти

опис

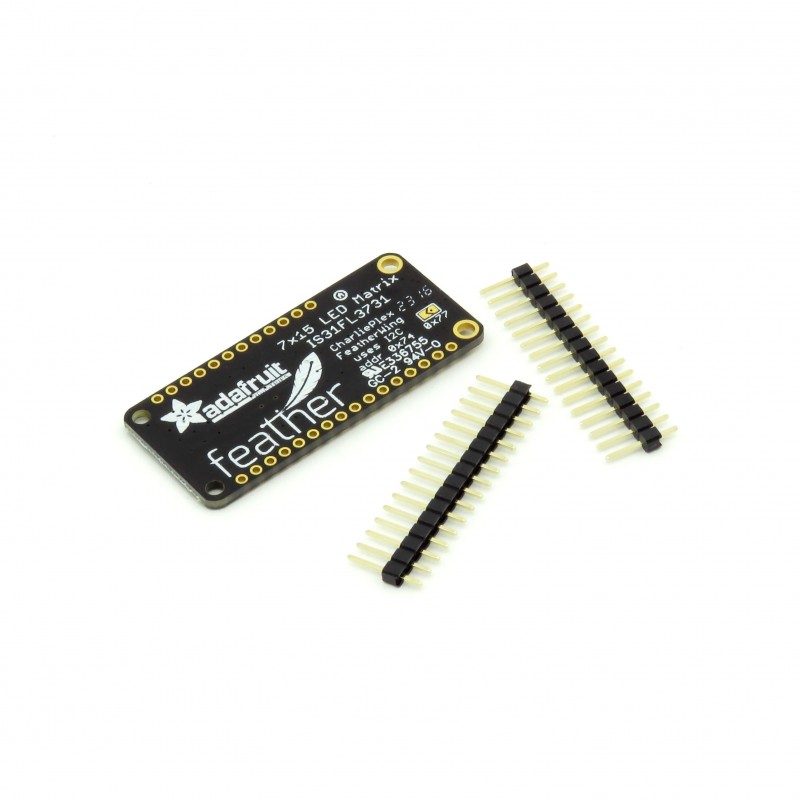

Дисплей серії CharliePlex FeatherWing побудований на основі світлодіодного модуля 15 x 7, оснащеного контролером IS31FL3731, який дозволяє керувати дисплеєм через інтерфейс I2C. Контролер дозволяє контролювати яскравість кожного світлодіода дисплея, керуючи 8-бітним сигналом ШІМ. Це дозволяє створювати дуже цікаві світлові ефекти.

Контролер IS31FL3731 живиться від напруги від 2,7 В до 5,5 В. Він має в своєму складі оперативну пам'ять, достатню для зберігання 8 незалежних конфігурацій світлодіодного підсвічування всього дисплея. Це дозволяє завантажити підготовлену анімацію в його пам’ять, а потім запустити її за допомогою однієї команди. Використання інтерфейсу I2C спрощує керування дисплеєм і зменшує потребу хост-системи в контактах GPIO. Для зв'язку використовуються дві лінії SDA і SCL і джерело живлення. У модулі можна вибрати його адресу 0x74 або 0x77.

Властивості

• Напруга живлення: 2,7...5,5 В
• Світлодіодна матриця: 15 х 7
• Інтерфейс: I2C
• Колір світлодіода: червоний
• Розміри модуля: 51 мм х 23 мм х 3 мм
