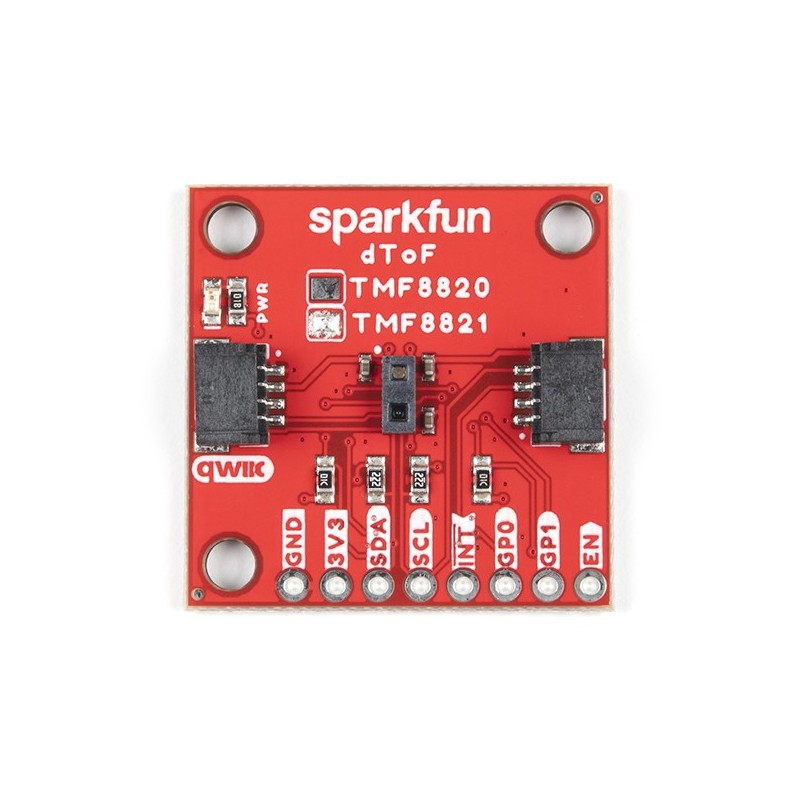

Qwiic dToF Imager - модуль з датчиком відстані TMF8821 (5м)

опис

Невеликий, простий у використанні датчик відстані ToF (час польоту) з діапазоном до 5 м. Він використовує ІЧ-лазер VCSEL класу 1, SPAD і перетворювач TDC. Це дозволяє досягти чудових показників вимірювання як у темних, так і в сонячних місцях. Датчик дозволяє вимірювати відстані в 9, 16 або 18 зонах (матриця 3x3, 4x4 або 3x6) і має дуже широке, динамічно регульоване поле зору з виявленням кількох об'єктів. Мінімальна відстань вимірювання становить 1 см. Датчик пропонує два настроювані виходи GPIO, які можна використовувати для запуску вимірювання, увімкнення датчика або як входи та виходи загального призначення. TMF8821 відкалібрований на заводі, але якщо його встановити за пластиком або склом, датчик можна відкалібрувати повторно. Модуль живиться від мережі 3,3 В і зв'язується через інтерфейс I2C. Повна документація з прикладами використання доступна на сторінці продукту.

Властивості

• Датчик ToF AMS TMF8821
• Пряма технологія TOF з виявленням падіння
• Архітектура швидкого цифрового перетворювача часу (TDC).
• Дальність виявлення від 10 до 5000 мм при 30 Гц
• 940 нм VCSEL клас 1
• Багатозонне виявлення кількох об'єктів з виведенням даних 3x3, 4x4 або 3x6
• Вбудований фільтр і алгоритм обмеження впливу сонячних променів
• Кут огляду: 63°
• Вихід переривання
• 2xGPIO
• Інтерфейс I2C (адреса 0x41)
• Напруга живлення: від 2,7 В до 3,6 В
• Струм споживання: до 57 мА
• Розміри: 2,54 х 2,54 мм
• Три кріпильні отвори
