Модуль лазерного датчика відстані VL53L0X STMicroelectronics 3-200 см, I2C, стабілізатор 150 мА, 2,6-5,5 В, 13x18x2 мм

опис

Модуль датчика відстані на основі датчика VL53L0X від STMicroelectronics. Датчик, який використовується, працює за технологією часу прольоту. Фактичний діапазон вимірювання датчика становить 3-200 см при збереженні роздільної здатності 1 мм.

Завдяки використанню в датчику лазерного світла вимірювання відстані набагато надійніше та точніше.

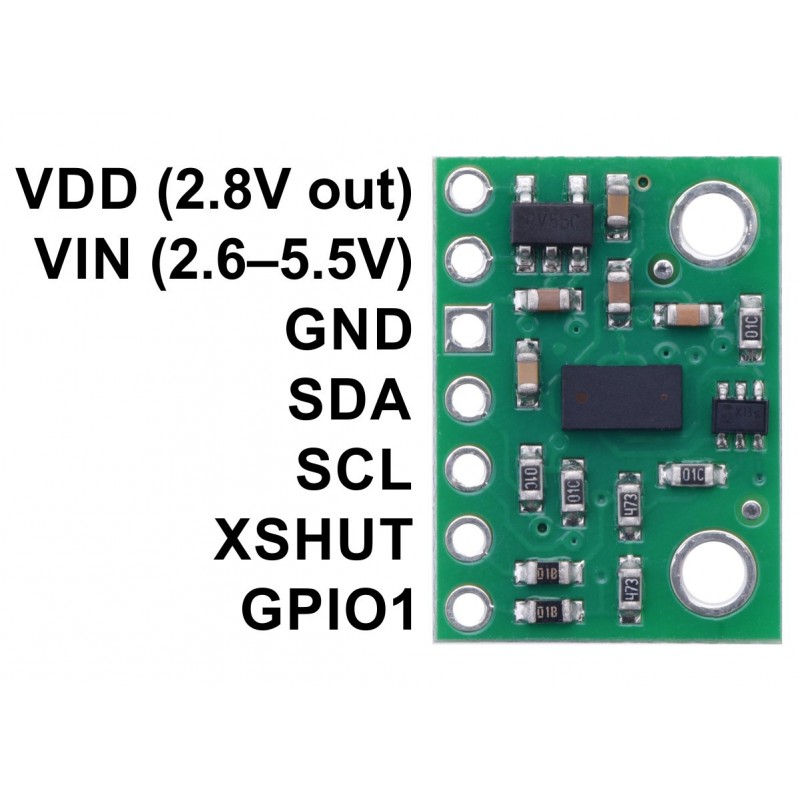

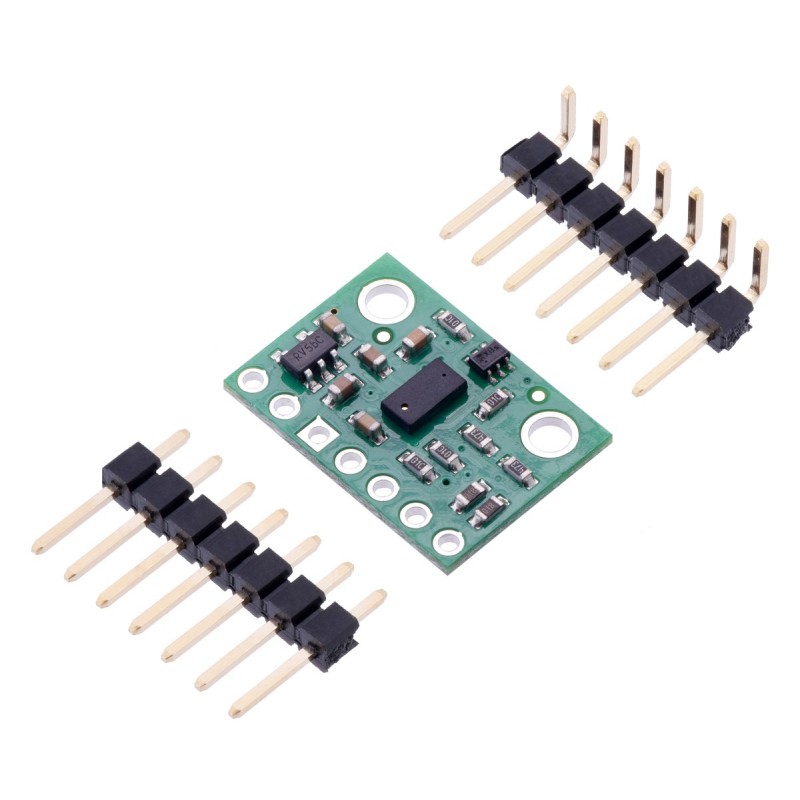

Зв'язок з датчиком і його налаштування здійснюється через шину I2C. На додаток до контактів джерела живлення та контактів комунікаційної шини, модуль також має вхід відключення датчика та вихід переривання. Паяльні майданчики виконані з кроком 2,54 мм, що означає, що модуль легко підключається до стандартної універсальної або прототипної плати.

Також на платі модуля є регулятор напруги, який дозволяє живити датчик напругою в діапазоні 2,6-5,5 В. Для коректної роботи датчика потрібна напруга не більше 2,8 В. Вбудований регулятор може живити інші системи в додатку. Його ємність становить 150 мА, напруга є на виводі VDD.

У технічній документації не вказано мінімальне значення відстані для датчика VL53L0X, але випробування показують, що мінімальне значення становить 3 см.

Властивості

• Датчик з лазерним джерелом: VL53L0X
• Діапазон датчика: 3-200 см
• Інтерфейс зв'язку: I2C
• Вбудований стабілізатор напруги з вихідною здатністю до 150 мА
• Споживаний струм: до 40 мА (зазвичай 10 мА)
• Напруга живлення: 2,6-5,5 В
• Розміри: 13 x 18 x 2 мм
• Вага (без шпильок): 0,5 г
